2SJ380 یک ماسفت سیلیکونی کانال P در حالت Enhancement است که برای درایو رله، مبدل DC-DC و درایو موتور مشخص شده است. در بررسی این قطعه، درایو گیت 4 V، نوع کانال و شرایط مقاومت روشن از نکات اصلی هستند.
برای انتخاب دقیق‌تر، ولتاژ گیت و جریان مدار را در کنار مشخصات الکتریکی قطعه در نظر بگیرید. مقاومت روشن در درایو گیت −4 V با مقدار آن در −10 V یکسان نیست؛ بنابراین باید مقدار را با همان شرایط آزمون مقایسه کرد.
مقاومت روشن Drain-Source در VGS = −10 V و ID = −6 A، مقدار معمولی 0.15 Ω و حداکثر 0.21 Ω است. در VGS = −4 V و ID = −6 A، این مشخصه به 0.25 Ω معمولی و 0.32 Ω حداکثر می‌رسد. هر دو مقدار در Tc = 25°C ارائه شده‌اند و باید با شرایط کاری مدار مقایسه شوند.
ولتاژ آستانه گیت بین −0.8 V تا −2.0 V قرار دارد. این بازه مربوط به ولتاژ آستانه است و نباید آن را با ولتاژ درایو کامل اشتباه گرفت. شارژ کل گیت 48 nC به‌صورت معمولی و زمان خاموش‌شدن 65 ns به‌صورت معمولی اعلام شده‌اند. زمان خاموش‌شدن تحت شرایط آزمون مشخص شامل ID = −6 A، تغییر VGS از 0 V به −10 V و VDD تقریباً −50 V اندازه‌گیری شده است.
| مشخصه | مقدار |
|---|---|
| نوع قطعه | ماسفت سیلیکونی کانال P، حالت Enhancement |
| درایو گیت | 4 V |
| مقاومت روشن در VGS = −10 V | 0.15 Ω معمولی، 0.21 Ω حداکثر |
| مقاومت روشن در VGS = −4 V | 0.25 Ω معمولی، 0.32 Ω حداکثر |
| شارژ کل گیت | 48 nC معمولی |
| زمان خاموش‌شدن | 65 ns معمولی |
این ماسفت در پکیج JEITA SC-67 با شناسه Toshiba 2-10R1B عرضه میشود. آرایش پایه‌ها شامل پایه 1 گیت، پایه 2 درین و پایه 3 سورس است. پیش از مونتاژ، نقشه PCB و جهت قرارگیری قطعه را با همین ترتیب پایه تطبیق دهید.
مقادیر −100 V برای Drain-Source، ±20 V برای Gate-Source، −12 A برای جریان Drain پیوسته و −48 A برای جریان Drain پالسی، همگی حدود حداکثری مطلق در شرایط اعلام‌شده هستند. این اعداد نباید به‌عنوان مقادیر کاری عادی یا هدف طراحی استفاده شوند.
برای خرید، ابتدا نوع کانال، ولتاژ درایو گیت، مقاومت روشن در شرایط موردنظر و آرایش پایه‌ها را با نیاز مدار تطبیق دهید. همچنین پکیج JEITA SC-67 یا شناسه 2-10R1B را با قطعه موردنیاز خود بررسی کنید.
توکل الکترونیک امکان استعلام قیمت و موجودی روز، فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و دریافت پیش‌فاکتور را فراهم می‌کند. ضمانت اصالت کالا، ارسال به سراسر کشور و حضور فیزیکی در بازار جمهوری تهران نیز از خدمات فروشگاه است. برای مقایسه محصولات این گروه، از عبارت مشاهده ماسفت استفاده کنید.
در زمان ثبت سفارش، پارت‌نامبر 2SJ380 و مشخصات پکیج را یک‌بار با نیاز مدار تطبیق دهید تا مدل نزدیک اما متفاوت انتخاب نشود.
این قطعه یک ماسفت سیلیکونی کانال P در حالت Enhancement است و برای درایو رله، مبدل DC-DC و درایو موتور مشخص شده است.
بله، در مشخصات قطعه درایو گیت 4 V ذکر شده است. برای ارزیابی عملکرد، مقاومت روشن را نیز در شرایط VGS و ID مناسب بررسی کنید؛ مقدار معمولی آن در VGS = −4 V و ID = −6 A برابر 0.25 Ω است.
در پکیج JEITA SC-67 با شناسه Toshiba 2-10R1B، پایه 1 گیت، پایه 2 درین و پایه 3 سورس است.
ماسفت 2SJ380 یک گزینه کانال P با حالت Enhancement، درایو گیت 4 V، مقاومت روشن مشخص در دو شرایط VGS و پکیج JEITA SC-67 است. کاربردهای اعلام‌شده آن شامل درایو رله، مبدل DC-DC و درایو موتور میشود.
برای دریافت قیمت و موجودی روز، پارت‌نامبر دقیق 2SJ380 را به توکل الکترونیک اعلام کنید تا پیش از سفارش، تطبیق مشخصات و تأمین موردنیاز انجام شود.
| Part Number | 2SJ380 |
|---|---|
| پکیج | JEITA SC-67 / Toshiba 2-10R1B |
| Channel Type | P-Channel |
| مشخصات فنی | VDS: -100 V, ID: -12 A |

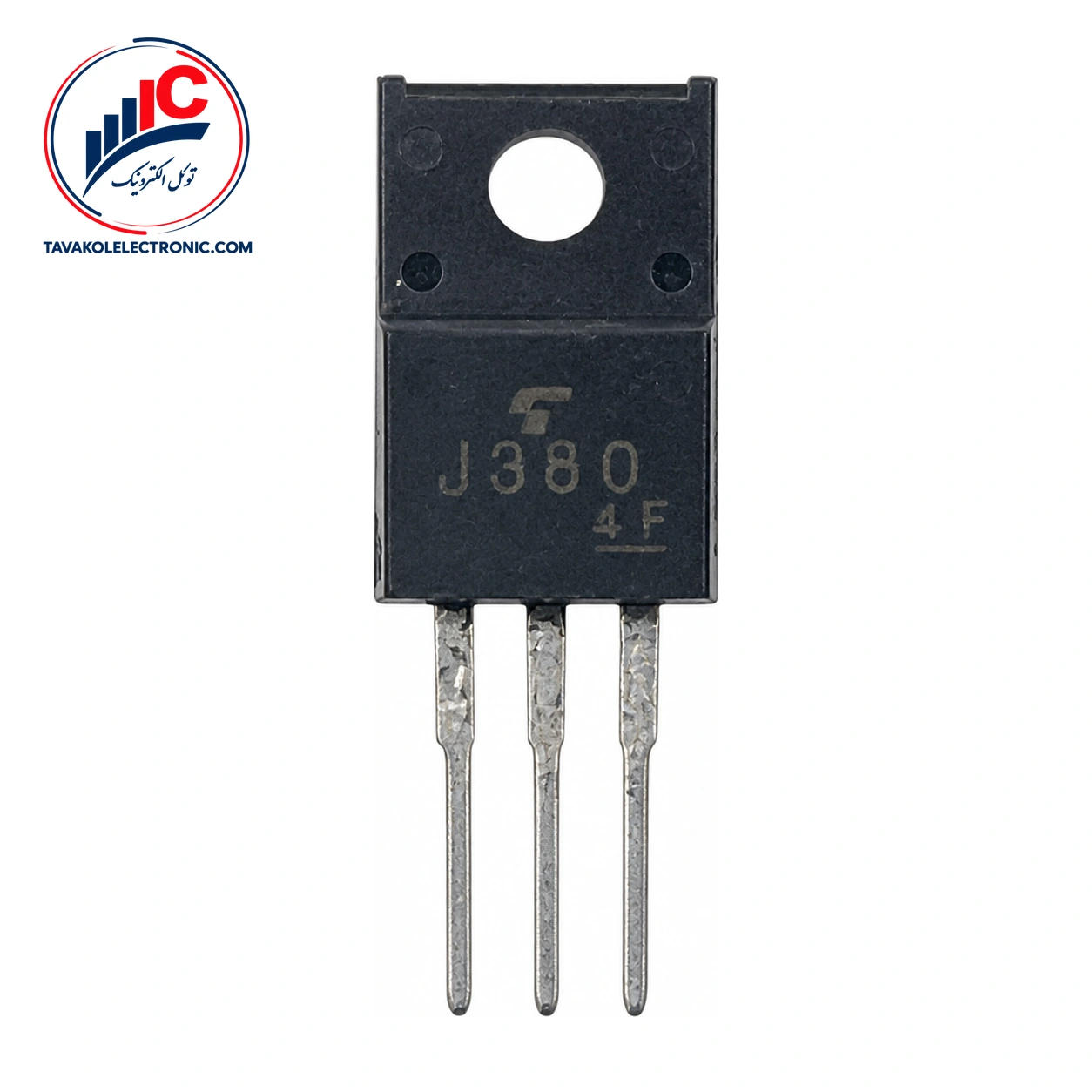

ماسفت 2SJ380
