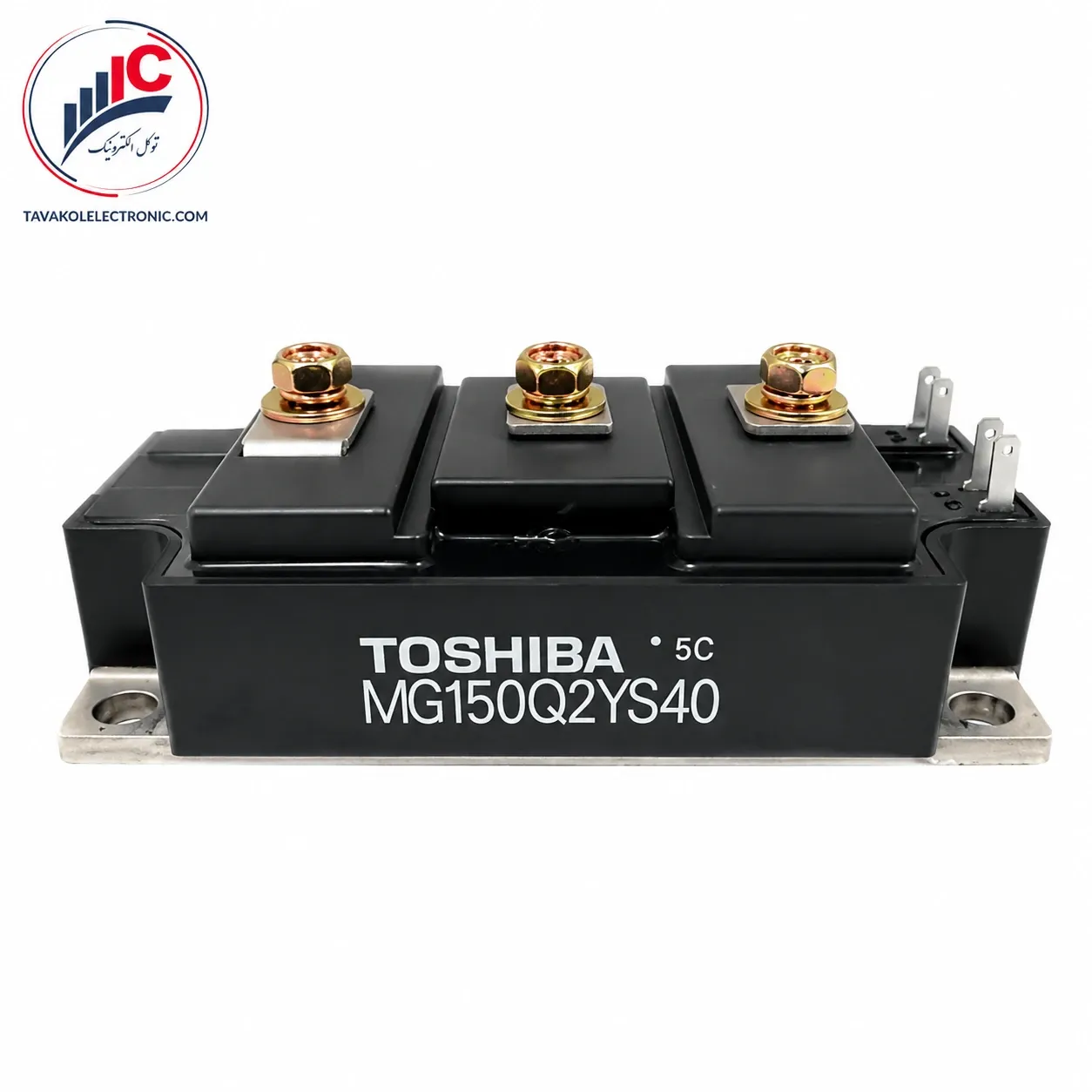

ماژول IGBT مدل MG150Q2YS40

توضیحات

⚡ معرفی و بررسی تخصصی ماژول IGBT مدل MG150Q2YS40

در دنیای الکترونیک قدرت و سیستم‌های کنترل اتوماسیون صنعتی، ماژول‌های ترانزیستور دو قطبی با گیت عایق‌بندی شده یا همان آی جی بی تی، به عنوان ستون فقرات سیستم‌های سوئیچینگ توان‌بالا شناخته می‌شوند. ماژول MG150Q2YS40 یک بلوک قدرت بسیار کارآمد است که تحت نام برند معتبر توشیبا به بازار عرضه می‌شود. این قطعه مهندسی‌شده با توانایی مدیریت سطوح بالایی از جریان و ولتاژ، پایداری فوق‌العاده‌ای را در مدارهای سخت صنعتی تامین می‌کند. انتخاب و خرید قطعات نیمه‌هادی اورجینال همواره یکی از چالش‌های اصلی مهندسان در خطوط تولید و کارگاه‌های تعمیراتی است، چرا که پایداری کل سیستم به کیفیت این سوئیچ‌ها بستگی دارد. این قطعه سیلیکونی از نوع کانال N بوده و با ترکیب ویژگی‌های سرعت بالای سوئیچینگ ترانزیستورهای ماسفت و توانایی مدیریت جریان بالای ترانزیستورهای دوقطبی، راندمان بی‌نظیری را ارایه می‌دهد.

🛠️ ویژگی‌های فنی و ساختاری قطعه

طراحی این ماژول صنعتی به گونه‌ای انجام شده است که کمترین تلفات سوئیچینگ و بالاترین راندمان حرارتی را به همراه داشته باشد. این قطعه شامل یک نیم‌پل (Half Bridge) کامل در یک پکیج مجتمع است که از دو ترانزیستور داخلی به همراه دیودهای هرزگرد متناظر تشکیل می‌شود. این ساختار یکپارچه به طراحان مدارهای الکترونیک قدرت اجازه می‌دهد تا پیچیدگی‌های سیم‌کشی را کاهش داده و نویزهای الکترومغناطیسی را مهار کنند. ویژگی‌های حرارتی مدل MG150Q2YS40 به دلیل استفاده از صفحه پایه عایق‌شده، انتقال حرارت بسیار سریعی را به هیت‌سینک ارائه می‌دهد که مانع از آسیب‌های ناشی از بالا رفتن ناگهانی دمای تراشه‌ها می‌گردد. ایزولاسیون کامل تمامی الکترودها از بدنه فلزی (Case)، فرآیند نصب را بسیار ایمن‌تر و از نظر الکتریکی پایدارتر کرده است.

📊 جدول مشخصات فنی و داده‌های مرجع کارخانه

بررسی دقیق مشخصات فنی قطعه پیش از خرید، تضمین‌کننده عملکرد صحیح دستگاه شما خواهد بود. در جدول زیر، پارامترهای کلیدی این قطعه را که مستقیماً از مستندات مرجع کارخانه استخراج شده است، مشاهده می‌کنید:

⚙️ کاربردهای استراتژیک در صنایع سنگین و اتوماسیون

تحمل ولتاژ ۱۲۰۰ ولت در کنار جریان نامی ۱۵۰ آمپر، این نیمه‌هادی را به انتخابی ایده‌آل برای طیف وسیعی از تجهیزات اتوماسیون تبدیل کرده است. ماژول MG150Q2YS40 در سیستم‌های کنترل موتور (Motor Control Applications) برای سوئیچینگ توان‌بالا کاربرد وسیعی دارد. همچنین در آمپلی‌فایرهای سروو موتور، سیستم‌های یو پی اس صنعتی و کوره‌های القایی به عنوان کلید اصلی قدرت مورد استفاده قرار می‌گیرد. سرعت بالای این قطعه (با زمان افت و زمان بازیابی ۰.۵ میکروثانیه) سبب شده تا در فرکانس‌های کاری بالا عملکردی کاملاً پایدار از خود نشان دهد و نرخ خطای ناشی از پدیده‌های الکترومغناطیسی ناخواسته را به حداقل ممکن برساند.

🛡️ اصالت کالا و اهمیت خرید از توکل الکترونیک MG150Q2YS40

مدیریت ولتاژهای بالا و جریان‌های هجومی در خطوط تولید، فرآیندی بسیار حساس است. ورود قطعات تقلبی یا استوک بازسازی‌شده به بازار، خطرات جدی را برای تجهیزات کارخانه‌ها به همراه دارد. استفاده از یک آی جی بی تی فیک به جای قطعه اصلی، به دلیل عدم توانایی در تحمل توان نامی، در نخستین ثانیه‌های راه‌اندازی منفجر می‌شود. این اتفاق سبب اتصال کوتاه در خط قدرت شده و بردهای کنترلی گران‌قیمت و پردازنده‌های اصلی اینورتر را نابود می‌سازد. از این رو، بررسی اصالت کالا همواره بر فاکتور قیمت ماژول MG150Q2YS40 ارجحیت مطلق دارد. فروشگاه توکل الکترونیک با درک حساسیت‌های این حوزه، اصالت فیزیکی و سلامت این قطعه را تضمین می‌کند تا مهندسان با اطمینان کامل خرید خود را نهایی کنند.

• برای دسترسی به قطعات مکمل، از دسته‌بندی ابزارآلات و قطعات الکترونیک فروشگاه توکل الکترونیک دیدن فرمایید.

• برای مشاهده تمامی قطعات صنعتی به قسمت قطعات نیمه هادی ( IGBT ….) دیدن فرمایید.

• جهت مطالعه کاتالوگ‌های جامع‌تر، می‌توانید به سایت رسمی شرکت TOSHIBA مراجعه نمایید.

❓ اتاق پاسخ به سوالات متداول مهندسان (FAQ)

۱. ساختار داخلی ماژول MG150Q2YS40 به چه صورت است؟ این ماژول دارای ساختار دوقلو یا هاف بریج است که دو ترانزیستور مجزا از نوع سیلیکون کانال N را به همراه دیودهای هرزگرد متناظر در یک پکیج واحد در اختیار طراح قرار می‌دهد.

۲. حداکثر ولتاژ و جریان مجاز این قطعه چقدر است؟ این نیمه‌هادی به طور استاندارد توانایی تحمل ولتاژ کلکتور-امیتر تا سقف ۱۲۰۰ ولت را دارا بوده و جریان مداوم کلکتور آن ۱۵۰ آمپر تعیین شده است.

۳. آیا الکترودهای این ماژول از بدنه ایزوله هستند؟ بله، تمامی الکترودهای این قطعه از بدنه فلزی کاملاً ایزوله شده‌اند که این ویژگی نصب آن را روی هیت‌سینک بسیار ساده و ایمن می‌کند.

۴. گشتاور مناسب برای سفت کردن پیچ‌های ترمینال چقدر است؟ برای جلوگیری از ایجاد مقاومت تماسی، سفت کردن پیچ‌های قدرت و پیچ‌های نصب روی هیت‌سینک باید با گشتاور استاندارد ۳ نیوتن‌متر انجام شود تا اتصال الکتریکی کاملی برقرار گردد.

۵. حداکثر تلفات توان در MG150Q2YS40 چقدر است؟ تلفات توان کلکتور (Power Dissipation) در دمای ۲۵ درجه سانتی‌گراد برای این ماژول حداکثر ۱۱۰۰ وات ارزیابی شده است.
