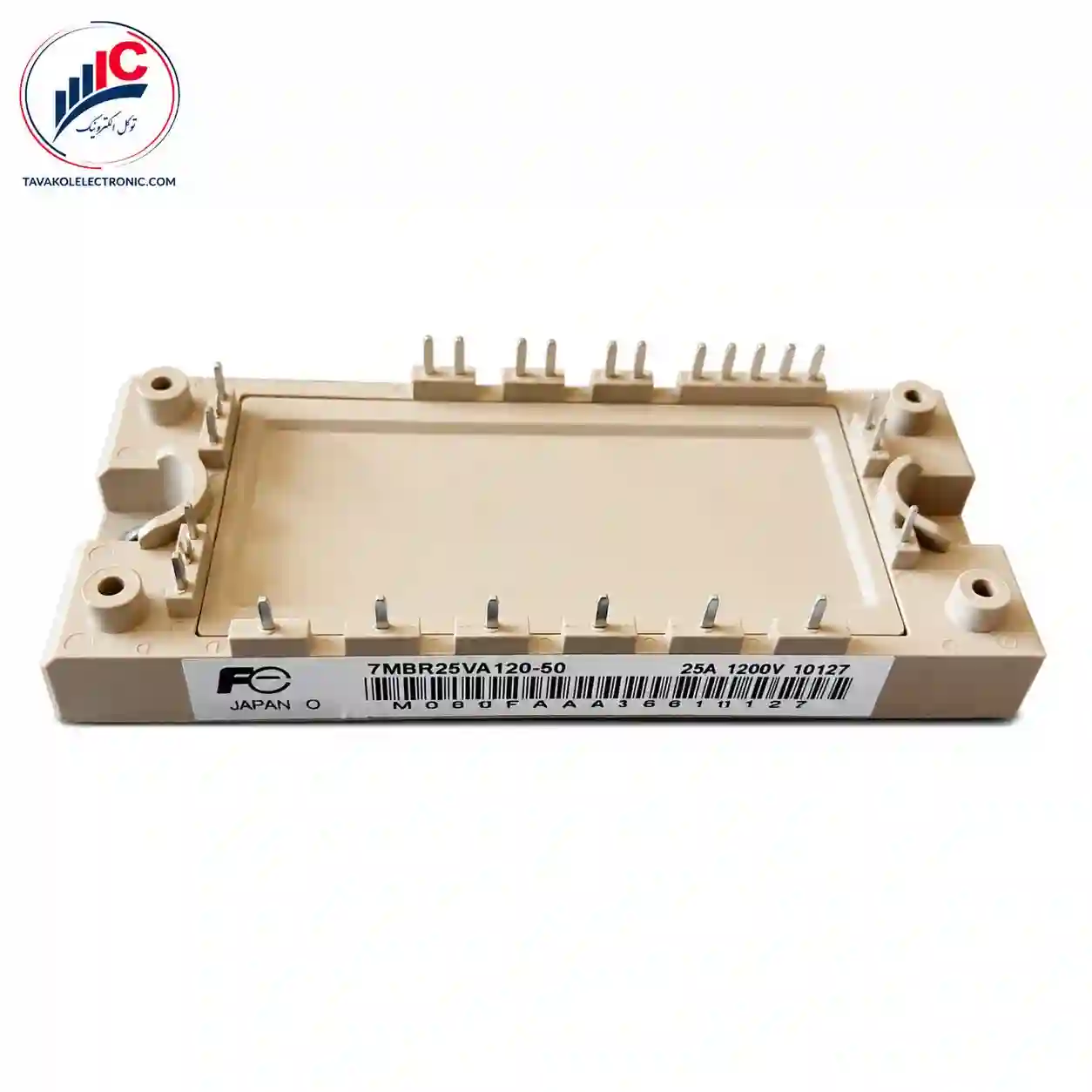

کنترل هوشمندانه و بدون نقص جریان الکتریکی در دستگاههای اتوماسیون ۳۸۰ ولت، نیازمند پلتفرمهای مقتدر یکپارچه است. ماژول 7MBR25VA120-50 محصولی تمامعیار و استراتژیک از کمپانی مطرح فوجی الکتریک ژاپن است که در دسته ماژولهای قدرت یکپارچه (PIM) قرار میگیرد.
بزرگترین مزیت این قطعه، تجمیع هوشمندانه پل دیود یکسوساز ورودی سهفاز، بخش چاپر ترمز (Brake Chopper) و مدار اینورتر خروجی در یک پکیج سختکار مینیاتوری است. سری VA به لطف بهینهسازی کانالهای سیلیکونی نسل ششم، اتلاف توان فوقالعاده پایینی دارد و برای کارکرد مداوم در ولتاژ ۱۲۰۰ ولت و جریان نامی ۲۵ آمپر طراحی شده است. فروشگاه توکل الکترونیک اصالت قطعی و سلامت فیزیکی این نیمههادی خاص صنعتی را برای بردهای شما تضمین مینماید.
شناخت دقیق معیارهای الکتریکی و سقف تحمل بار برای مهندسان اتوماسیون و تعمیرکاران مجرب پیش از فرآیند تعویض قطعه الزامی است:
| پارامترهای کلیدی نیمههادی قدرت | دادههای آزمایشگاهی و ویژگیهای قطعه |
| پارتنامبر دقیق کالا | 7MBR25VA120-50 |
| برند سازنده و کشور مبدأ | فوجی الکتریک (Fuji Electric – 🇯🇵) |
| نوع پکیج و معماری | ماژول قدرت یکپارچه (Power Integrated Module – PIM) |
| ساختار مدار داخلی کلاستر | شامل پل دیود سهفاز ورودی + سوییچ ترمز + اینورتر ۶ تایی |
| سقف ولتاژ عایق (Vces) | ۱۲۰۰ ولت واقعی |
| جریاندهی مداوم بار (Ic) | ۲۵ آمپر نامی (تلفات هدایتی بسیار ناچیز نسل ششم) |
| مکانیزمهای حفاظتی جانبی | مجهز به سنسور حرارتی توکار (NTC Thermistor) جهت مانیتورینگ دمای سیلیکون |
| ساختار کفی و عایقبندی | بیسپلیت مس خالص با آبکاری پیشرفته و ضریب انتقال حرارت فوقالعاده |
کاهش ابعاد برد قدرت و تجمیع اجزای اصلی در یک کلاستر، خرید این قطعه را در صنایع زیر به انتخاب اول مهندسان تبدیل کرده است:
درایوهای فرکانس متغیر (VFD): المان اصلی قدرت در بخش سوئیچینگ اینورترهای ۳۸۰ ولت صنعتی جهت تنظیم سرعت و گشتاور موتورهای توان متوسط.
سروو درایوهای پیشرفته (Servo Drives): تامین جریان یکنواخت، دقیق و پاسخدهی فرکانسی عالی در ماشینآلات CNC و خطوط بستهبندی.
بردهای چیلر و تهویه مطبوع: مدیریت بهینه سوییچینگ در کمپرسورهای اسکرال اینورتری سهفاز جهت کاهش چشمگیر مصرف انرژی.
ماشینآلات تزریق پلاستیک و نساجی: تحمل مداوم شوکهای جریانی ناشی از تغییر بارهای ناگهانی سلفی بر روی خط خروجی.
بهبود رفتار حرارتی سری VA: مهندسی نوین گیتها در این پکیج، فرار حرارتی تراشه زیر بار سنگین متوالی را تا حد زیادی مهار کرده و عمر قطعه را افزایش میدهد.
طراحی همهکاره فشرده: ادغام رکتیفایر و ترمز دینامیکی در بدنه ماژول، نیاز به سیمکشیها و شینهبندیهای پیچیده و شلوغ بر روی بورد PCB را برطرف میسازد.
ترمیستور داخلی هوشمند: سنسور دمایی توکار قطعه، وضعیت حرارتی سیلیکون را لحظه به لحظه به بورد کنترل گزارش میدهد تا قبل از آسیب به قطعه، خط خروجی مسدود شود.
💡 یک نکته حیاتی از بخش فنی فروشگاه توکل الکترونیک:
اگرچه پارتنامبر 7MBR25VA120-50 راندمان حرارتی بهتری دارد، اما کار در ولتاژ ۱۲۰۰ ولت نیازمند ظرافتهای خاص نصب است. سطح هیتسینک آلومینیومی خنککننده باید کاملاً صاف، بدون کوچکترین اعوجاج، خط و خش و براده فلزی باشد. اعمال خمیر سیلیکون با کیفیت بالا به صورت یک لایه نازک، یکنواخت و بدون حباب هوا الزامی است. پیچهای قطعه را به صورت ضربدری و با گشتاور متقارن سفت کنید؛ اعمال فشار نامتقارن، سبب ایجاد فاصله میکرونی بین ماژول و هیتسینک شده و قطعه را زیر بار سنگین ذوب میکند.
بررسی خطوط پیشران گیت: پیش از قرار دادن ماژول جدید بر روی دستگاه، ولتاژهای بخش تغذیه گیت و سلامت اپتوکوپلرهای ایزولاتور فرمان را حتماً پایش کنید.
اصالت قطعه تضمین پایداری کارخانه: به دلیل حساسیت بالا و ارزش ریالی این قطعه، نمونههای بازسازیشده و تقلبی در بازار یافت میشوند که عدم تحمل توان نامی در آنها، آسیبهای جبرانناپذیری به برد اصلی دستگاه میزند.
تامین قطعات نیمههادی قدرت خاص، نیازمند تخصص فنی و شناخت زنجیره تامین است. ما در فروشگاه توکل الکترونیک با درک دغدغههای مهندسان و کارگاههای تعمیراتی، ماژولهای قدرت یکپارچه اصل فوجی الکتریک ژاپن را با تضمین کیفیت، قیمت واقعی و ارسال سریع به سراسر کشور فراهم آوردهایم. شما میتوانید جهت ثبت سفارش آنلاین، استعلام قیمت موجودی تعداد بالا و یا بهرهمندی از مشاوره فنی، از طریق همین صفحه اقدام نموده و یا با مجموعه ما تماس حاصل فرمایید.
برای مشاهده سایر مدلها و بررسی قطعات مشابه، میتوانید از دستهبندی ماژولهای IGBT در فروشگاه بازدید کنید:
https://tavakolelectronic.com/product-category/نیمههادی-ها/ماژول-igbt/
همچنین برای دریافت اطلاعات فنی رسمی، میتوانید به سایت سازنده مراجعه کنید:
| Part Number | 7MBR25VA120-50 |
|---|---|
| برند | FUJI |
| مشخصات فنی | 25A-1200V |
