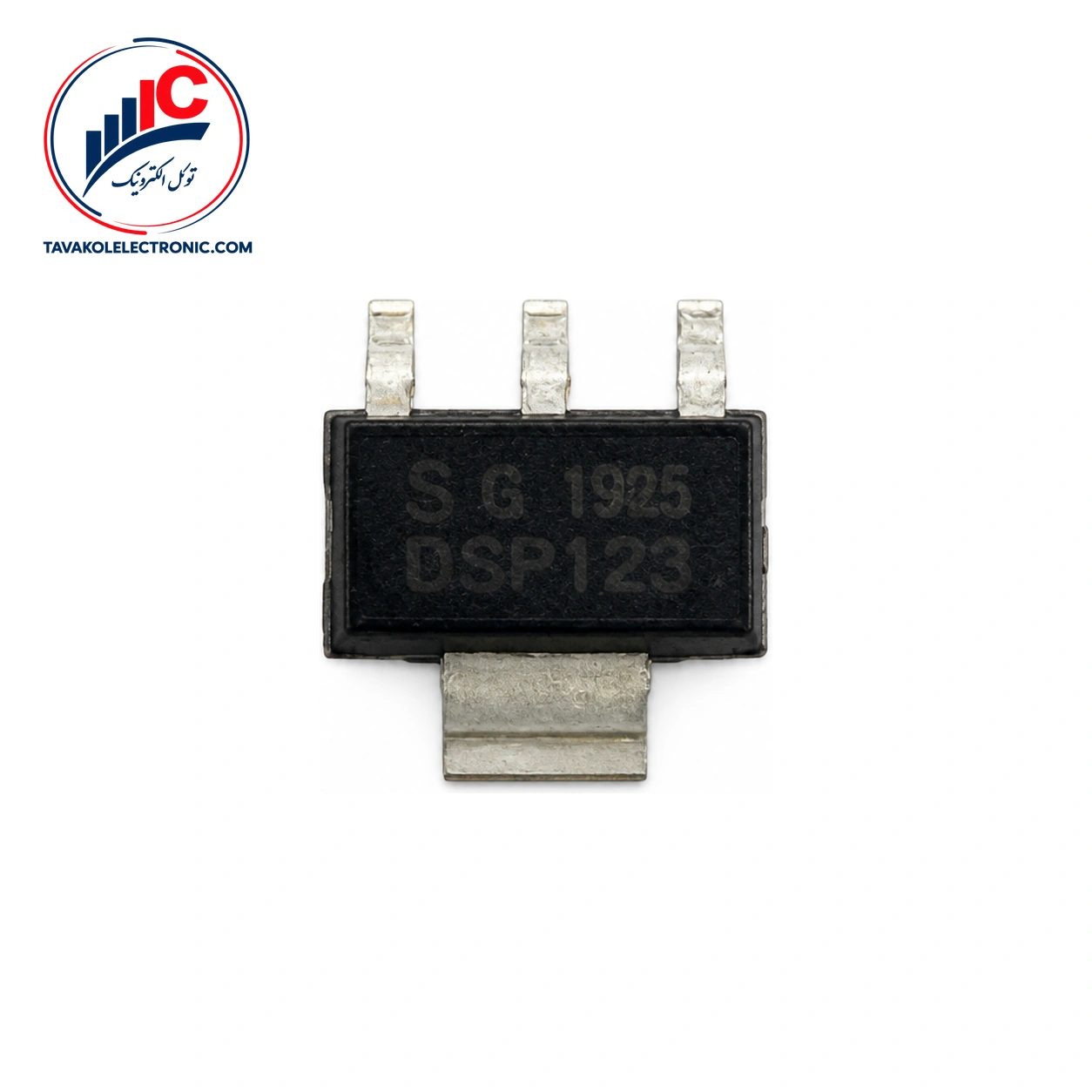

ماسفت BSP123 محصول Infineon، یک ماسفت کانال N با ساختار Enhancement و سطح منطقی Logic Level است. این قطعه در پکیج PG-SOT223 عرضه میشود؛ بنابراین پیش از سفارش، تطبیق پکیج با طراحی برد و نمونه موجود را بررسی کنید.
در مقایسه انواع ماسفت، فقط به نوع کانال اکتفا نکنید و ولتاژ شکست درین-سورس، مقاومت حالت روشن، ولتاژ آستانه و شرایط آزمون هر پارامتر را هم در نظر بگیرید. این بررسی به انتخاب دقیقتر قطعه برای مدار کمک میکند.
| پارامتر | مشخصه |
|---|---|
| نوع کانال | N-Channel |
| حالت عملکرد | Enhancement mode |
| سطح منطقی | Logic Level |
| پکیج | PG-SOT223 |
| ولتاژ شکست درین-سورس | حداقل 100 V |
| مقاومت درین-سورس در حالت روشن | 3.5 Ω معمولی، 6 Ω حداکثر |
| ولتاژ آستانه گیت | 0.8 تا 1.8 V؛ معمولی 1.4 V |
ولتاژ شکست درین-سورس حداقل 100 V است که با VGS=0، جریان ID برابر 250 µA و دمای پیوند 25 °C مشخص شده است. مقاومت درین-سورس در حالت روشن، در شرایط VGS=10 V و ID=0.37 A، مقدار معمولی 3.5 Ω و مقدار حداکثری 6 Ω دارد. در محاسبه تلفات، مقدار حداکثری و شرایط واقعی مدار را جداگانه در نظر بگیرید.
ولتاژ آستانه گیت بین 0.8 تا 1.8 V قرار دارد و مقدار معمولی آن 1.4 V است. این مشخصه با VGS=VDS، جریان ID برابر 50 µA و دمای پیوند 25 °C اندازهگیری شده است. ولتاژ آستانه بهتنهایی نشاندهنده مقاومت حالت روشن در جریان کاری نیست؛ بنابراین شرایط درایو گیت هم باید بررسی شود.
زمان تأخیر روشنشدن، مقدار معمولی 3.3 ns و حداکثر 5 ns دارد. بار کل گیت نیز در شرایط آزمون اعلامشده، مقدار معمولی 1.6 nC و حداکثر 2.4 nC است. این دو پارامتر برای بررسی رفتار کلیدزنی و انتخاب مدار راهانداز گیت اهمیت دارند.
مقادیر زیر حد مجاز یا Maximum Rating هستند و نباید بهعنوان شرایط کاری عادی در نظر گرفته شوند. جریان درین پیوسته حداکثر 0.37 A در دمای محیط 25 °C و حداکثر 0.3 A در دمای محیط 70 °C است. جریان درین پالسی نیز حداکثر 1.48 A اعلام شده است.
حد ولتاژ گیت-سورس ±20 V، محدوده دمای پیوند و نگهداری −55 تا +150 °C و توان تلفاتی کل حداکثر 1.79 W در دمای محیط 25 °C است. این اعداد برای بررسی حدود مجاز قطعه هستند و انتخاب شرایط کار باید با توجه به مدار، دما و دفع حرارت انجام شود.
برای استعلام قیمت و موجودی روز ماسفت BSP123 با توکل الکترونیک تماس بگیرید. فروش تکی و تعدادی انجام میشود و برای خرید عمده یا تأمین شرکتی، امکان دریافت پیشفاکتور وجود دارد.
توکل الکترونیک ضمانت اصالت کالا، بررسی پارتنامبر قبل از سفارش و ارسال به سراسر کشور را ارائه میدهد. هنگام درخواست، تعداد موردنیاز و اطلاعات پارتنامبر را اعلام کنید تا موجودی و شرایط فروش بررسی شود.
پیش از ثبت سفارش، نوع کانال N، پکیج PG-SOT223 و مشخصات الکتریکی موردنیاز مدار را با BOM یا نمونه خود تطبیق دهید. برای دریافت قیمت، موجودی یا پیشفاکتور، اطلاعات سفارش را برای کارشناسان توکل الکترونیک ارسال کنید. امکان مراجعه حضوری در بازار جمهوری تهران نیز وجود دارد.
این قطعه یک ماسفت کانال N، از نوع Enhancement و دارای سطح منطقی است که در پکیج PG-SOT223 عرضه میشود.
خیر. جریان پیوسته و پالسی ذکرشده در بخش محدودیتها، Maximum Rating یا حد مجاز هستند و نباید بدون بررسی شرایط مدار بهعنوان جریان کاری عادی استفاده شوند.
پیش از ثبت سفارش، پارتنامبر را با درخواست خرید خود تطبیق دهید.
| Part Number | BSP123 |
|---|---|
| پکیج | SOT-223-4 |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 100 V, ID: 0.37 A |
