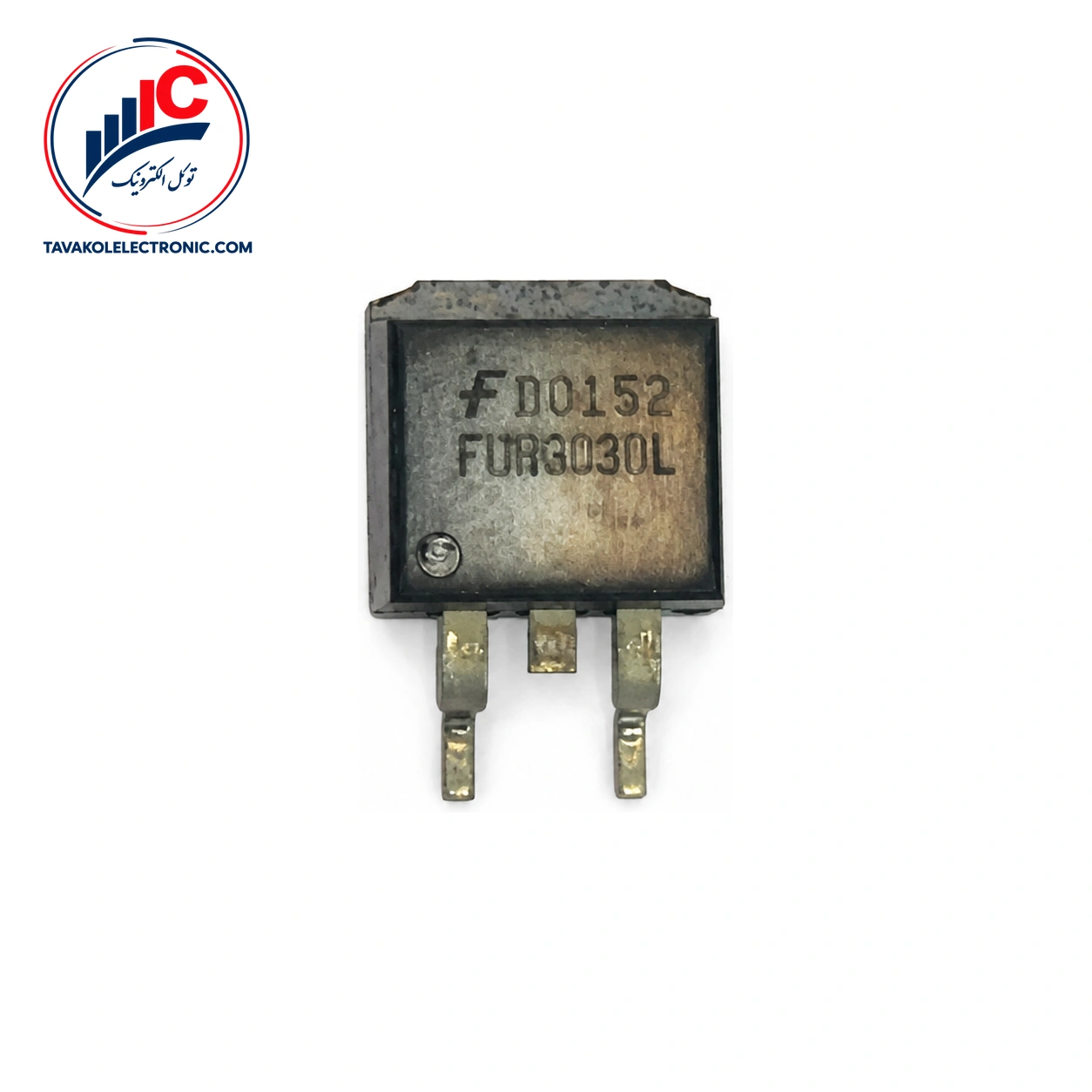

FDB6030L از محصولات onsemi و یک ماسفت قدرت کانال N از نوع Logic Level PowerTrench است. این قطعه برای مدارهایی طراحی شده که به کلیدزنی توان در مبدل‌های DC/DC نیاز دارند و می‌تواند در کنترلرهای PWM سنکرون یا معمولی به کار رود. پکیج این مدل TO-263AB است و هنگام طراحی یا تعمیر، تطبیق دقیق پارت‌نامبر و نوع نصب اهمیت دارد.
مقاومت روشن پایین، شارژ گیت مشخص و زمان‌های کلیدزنی نانوثانیه‌ای از پارامترهای مهم برای بررسی این مدل در مدارهای سوئیچینگ هستند. توجه داشته باشید مقادیر ولتاژ و جریان درج‌شده به‌عنوان Absolute Maximum، حد مجاز قطعه‌اند و نباید به‌عنوان شرایط کار عادی در نظر گرفته شوند.
مهم‌ترین اطلاعات انتخاب FDB6030L در جدول زیر آمده است. مقادیر مقاومت روشن، بسته به ولتاژ گیت و شرایط آزمون تغییر می‌کنند؛ بنابراین برای مقایسه با مدار، شرط مربوط به هر مقدار را هم در نظر بگیرید.
| پارامتر | مقدار | شرایط یا توضیح |
|---|---|---|
| نوع کانال | N-Channel Logic Level PowerTrench | ماسفت قدرت |
| پکیج | TO-263AB | پکیج مدل FDB6030L |
| مقاومت روشن RDS(on) | 7.9 میلی‌اهم typ / 13 میلی‌اهم max | VGS=10V، ID=26A |
| مقاومت روشن RDS(on) | 10.2 میلی‌اهم typ / 17 میلی‌اهم max | VGS=4.5V، ID=21A |
| شارژ کل گیت | 13 نانوکولن typ / 18 نانوکولن max | VDS=15V، ID=26A، VGS=5V |
| محدوده دمای پیوند | −65 تا +175°C | دمای کاری و ذخیره‌سازی پیوند |
در VGS برابر 10 ولت، مقاومت روشن استاتیک این ماسفت مقدار معمولی 7.9 میلی‌اهم و حداکثر 13 میلی‌اهم دارد؛ این مشخصات در ID برابر 26 آمپر و دمای محیط 25°C ارائه شده‌اند. در راه‌اندازی با VGS برابر 4.5 ولت، مقدار معمولی 10.2 میلی‌اهم و حداکثر 17 میلی‌اهم در ID برابر 21 آمپر است. این اعداد برای بررسی افت ولتاژ و تلفات هدایتی در شرایط مشخص کاربرد دارند.
ولتاژ آستانه گیت بین 1 ولت حداقل، 1.9 ولت معمولی و 3 ولت حداکثر اعلام شده است؛ این پارامتر به‌تنهایی نشان‌دهنده روشن‌شدن کامل ماسفت نیست. همچنین جریان در حالت روشن حداقل 60 آمپر، با VGS و VDS برابر 10 ولت، مشخص شده است.
شارژ کل گیت این مدل 13 نانوکولن معمولی و 18 نانوکولن حداکثر است. زمان تأخیر روشن‌شدن 11 نانوثانیه معمولی و 20 نانوثانیه حداکثر، زمان خیز 12 و 22 نانوثانیه، زمان تأخیر خاموش‌شدن 29 و 46 نانوثانیه و زمان افت 12 و 21 نانوثانیه اعلام شده‌اند. این مقادیر با VDD برابر 15 ولت، ID برابر 1 آمپر، VGS برابر 10 ولت و مقاومت مولد 6 اهم در آزمون پالسی به دست آمده‌اند.
ظرفیت ورودی نیز 1250 پیکوفاراد به‌صورت معمولی و در VDS برابر 15 ولت، VGS برابر صفر و فرکانس 1 مگاهرتز مشخص شده است. برای انتخاب درایور گیت، این شرایط آزمون را از شرایط واقعی مدار جدا کنید.
کاربرد تعریف‌شده برای این ماسفت، مبدل‌های DC/DC با کنترلرهای PWM سنکرون یا معمولی است. پیش از سفارش، پکیج TO-263AB، کانال N و شرایط درایو گیت را با برد خود تطبیق دهید. حداکثر ولتاژ درین-سورس 30 ولت و حداکثر ولتاژ گیت-سورس ±20 ولت است؛ این مقادیر فقط حدود مطلق مجاز هستند.
حداکثر جریان درین پیوسته 48 آمپر و جریان پالسی 150 آمپر اعلام شده است. این اعداد نیز رتبه‌بندی‌های Absolute Maximum هستند و برای تعیین جریان کاری پایدار بدون بررسی حرارت، مدار و شرایط نصب استفاده نمی‌شوند. برای آشنایی با دسته‌بندی قطعات مشابه، عبارت انواع ماسفت را نیز بررسی کنید.
برای استعلام قیمت و موجودی روز، ثبت سفارش یا دریافت پیش‌فاکتور با توکل الکترونیک در ارتباط باشید. ضمانت اصالت کالا نیز مطابق شرایط فروشگاه ارائه میشود.
FDB6030L یک ماسفت قدرت کانال N از نوع Logic Level PowerTrench است و برای استفاده در مبدل‌های DC/DC با کنترلر PWM سنکرون یا معمولی معرفی شده است.
پکیج این مدل TO-263AB است. تطبیق این مشخصه با الگوی نصب برد، پیش از سفارش ضروری است.
FDB6030L برای طراحانی مناسب است که به یک ماسفت کانال N با پکیج TO-263AB، مقاومت روشن پایین و مشخصات کلیدزنی تعریف‌شده برای مدارهای DC/DC نیاز دارند. برای دریافت قیمت، موجودی روز یا پیش‌فاکتور، مشخصات پارت‌نامبر و تعداد موردنیاز را به توکل الکترونیک اعلام کنید. این فروشگاه با حضور فیزیکی در بازار جمهوری تهران، سفارش‌های تکی و تعدادی را پیگیری می‌کند.
| Part Number | FDB6030L |
|---|---|
| پکیج | TO-263-3 |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 30 V, ID: 48 A |
