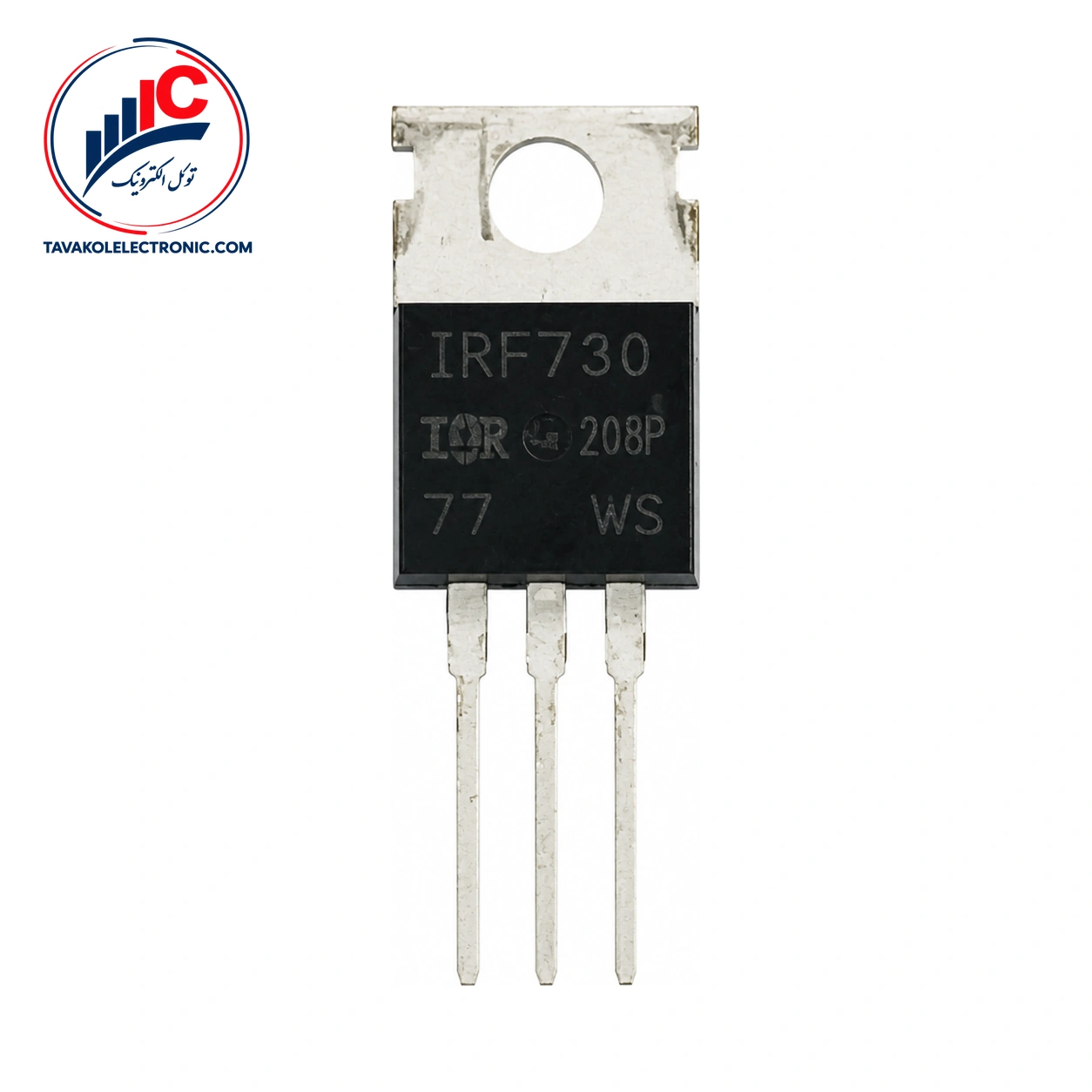

IRF730 یک ماسفت قدرت کانال N از نوع Enhancement-Mode است و برای مدارهای سوئیچینگ طراحی شده است. این قطعه در پکیج پایه‌دار SOT78 (TO220AB) عرضه میشود و برای مدارهایی مناسب است که به ترانزیستور قدرت با ولتاژ شکست Drain-Source حداقل 400 V نیاز دارند.
– نوع قطعه: ماسفت قدرت کانال N، حالت افزایشی – پکیج: SOT78 (TO220AB) – ولتاژ شکست Drain-Source: حداقل 400 V – مقاومت روشن Drain-Source: 0.7 Ω معمولی و 1 Ω حداکثر – شارژ کل گیت: 52 nC معمولی و 62 nC حداکثر
مقاومت روشن Drain-Source این قطعه 0.7 Ω به‌صورت معمولی و 1 Ω به‌صورت حداکثر است. این مقادیر در VGS برابر 10 V و ID برابر 3.6 A، با شرایط آزمون اعلام‌شده، اندازه‌گیری شده‌اند. ولتاژ آستانه گیت نیز حداقل 2.0 V، معمولی 3.0 V و حداکثر 4.0 V است؛ این مشخصه با شرایط VDS = VGS و ID = 0.25 mA ارائه شده است.
| پارامتر | مقدار | شرایط آزمون |
|---|---|---|
| ولتاژ شکست Drain-Source | حداقل 400 V | VGS = 0 V، ID = 0.25 mA |
| مقاومت روشن Drain-Source | 0.7 Ω معمولی، 1 Ω حداکثر | VGS = 10 V، ID = 3.6 A |
| شارژ کل گیت | 52 nC معمولی، 62 nC حداکثر | ID = 7.2 A، VDD = 320 V، VGS = 10 V |
| ولتاژ آستانه گیت | 2.0 تا 4.0 V | VDS = VGS، ID = 0.25 mA |
شارژ کل گیت این قطعه 52 nC معمولی و 62 nC حداکثر است. زمان‌های سوئیچینگ معمولی نیز شامل تأخیر روشن‌شدن 12 ns، زمان افزایش 33 ns، تأخیر خاموش‌شدن 93 ns و زمان افت 42 ns است. این اعداد برای مقایسه فنی مفیدند و باید همراه با مدار درایور گیت و بار بررسی شوند.
در پکیج SOT78 (TO220AB)، پایه 1 به Gate، پایه 2 به Drain و پایه 3 به Source اختصاص دارد. زبانه فلزی پکیج نیز به Drain متصل است؛ بنابراین هنگام طراحی برد و نصب قطعه، مسیرهای الکتریکی و جهت قرارگیری آن را بررسی کنید.
ولتاژ مستقیم دیود بدنه Source-Drain حداکثر 1.2 V است؛ این مقدار در IS برابر 7.2 A و VGS برابر 0 V مشخص شده است. همچنین ولتاژ Gate-Source برابر ±30 V، یک مقدار حداکثر محدودکننده است و نباید به‌عنوان ولتاژ کاری عادی در نظر گرفته شود.
حداکثر جریان پیوسته Drain در دمای پایه نصب 25 °C برابر 7.2 A و در دمای 100 °C برابر 4.6 A است؛ هر دو مقدار با VGS برابر 10 V و در محدوده مقادیر محدودکننده بیان شده‌اند.
این ماسفت برای منابع تغذیه آفلاین، منابع تغذیه تلویزیون و مانیتور، مبدل‌های DC-DC، کنترل موتور و کاربردهای عمومی سوئیچینگ در نظر گرفته شده است. برای انتخاب دقیق، نوع کانال، پکیج، ترتیب پایه‌ها و شرایط ولتاژ و جریان مدار را کنار هم بررسی کنید.
برای خرید ماسفت IRF730 میتوانید قیمت و موجودی روز را از توکل الکترونیک استعلام کنید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و امکان دریافت پیش‌فاکتور فراهم است. این مجموعه ضمانت اصالت کالا، بررسی پارت‌نامبر قبل از سفارش و ارسال به سراسر کشور را ارائه می‌دهد. حضور فیزیکی در بازار جمهوری تهران نیز برای پیگیری حضوری سفارش در دسترس است.
IRF730 یک ماسفت قدرت کانال N از نوع Enhancement-Mode است و برای منابع تغذیه سوئیچینگ، مبدل‌های DC-DC، کنترل موتور و سوئیچینگ عمومی کاربرد دارد.
پکیج قطعه SOT78 (TO220AB) است. پایه 1 Gate، پایه 2 Drain و پایه 3 Source است و زبانه فلزی نیز به Drain متصل میشود.
این ماسفت قدرت کانال N با پکیج SOT78 (TO220AB)، ولتاژ شکست حداقل 400 V و مشخصات سوئیچینگ تعریف‌شده، برای کاربردهای مشخص منابع تغذیه و مبدل‌ها مناسب است. پیش از سفارش، تطبیق پارت‌نامبر، پکیج، پایه‌ها و شرایط مدار را انجام دهید و برای استعلام قیمت و موجودی با توکل الکترونیک تماس بگیرید.
| Part Number | IRF730 |
|---|---|
| پکیج | SOT78 (TO220AB |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 400 V, ID: 7.2 A |
ماسفت IRF730
