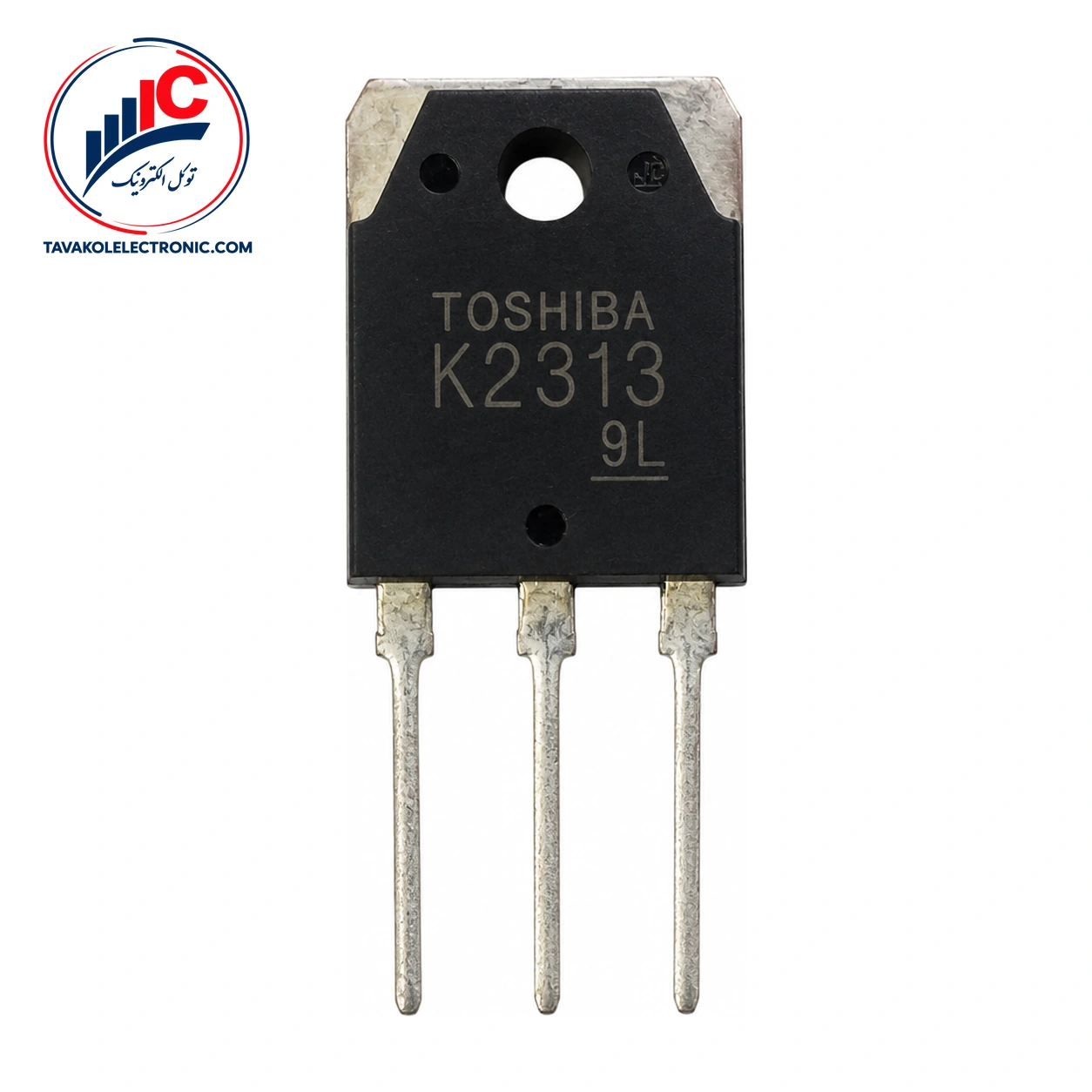

ماسفت 2SK2313 محصول Toshiba یک ماسفت سیلیکونی کانال N است که برای استفاده در مدارهای درایو توان طراحی شده است. این قطعه در کاربردهایی مانند درایو رله، مبدل DC-DC و درایو موتور به کار می‌رود و برای طراحی‌هایی که به کنترل بار با ماسفت کانال N نیاز دارند، گزینه‌ای قابل بررسی است.
از ویژگی‌های مهم این مدل، امکان درایو گیت با 4 ولت است. هنگام انتخاب قطعه، شرایط واقعی مدار، جریان بار، نحوه خنک‌کاری و مشخصات درایور گیت را با نیاز طراحی خود تطبیق دهید. پیش از سفارش نیز پارت‌نامبر را با نمونه مورد نیاز مقایسه کنید.
این ماسفت در پکیج Toshiba 2-16C1B قرار دارد که با استاندارد JEITA SC-65 شناخته میشود و سه پایه دارد. مشخصات مقاومت روشن، آستانه گیت و شارژ گیت به شرایط آزمون وابسته هستند؛ بنابراین مقادیر جدول باید همراه با شرط درج‌شده خوانده شوند.
| پارامتر | مقدار | شرایط یا توضیح |
|---|---|---|
| نوع کانال | سیلیکونی، N-channel | ساختار L²-π-MOS V |
| درایو گیت | 4 V | مقدار اعلام‌شده برای درایو گیت |
| مقاومت روشن Drain-Source | 8 mΩ typ. | VGS=10 V، ID=30 A، Ta=25°C |
| مقاومت روشن Drain-Source | 12 mΩ typ. | VGS=4 V، ID=30 A، Ta=25°C |
| ولتاژ آستانه گیت | 0.8 تا 2.0 V | VDS=10 V، ID=1 mA، Ta=25°C |
| شارژ کل گیت | 170 nC typ. | VDD≈48 V، VGS=10 V، ID=60 A، Ta=25°C |
مقاومت روشن معمولی 8 میلی‌اهم در VGS برابر 10 ولت و جریان Drain برابر 30 آمپر اعلام شده است. در درایو گیت 4 ولت، مقدار معمولی مقاومت روشن 12 میلی‌اهم در همان جریان و دمای آزمون است. این اعداد typ. هستند و برای مقایسه اولیه مناسب‌اند؛ بررسی افت ولتاژ و تلفات مدار باید با شرایط واقعی انجام شود.
حداکثر ولتاژ Drain-Source برابر 60 ولت و حد مجاز Gate-Source برابر ±20 ولت است. این مقادیر Absolute Maximum Rating هستند و نباید به‌عنوان شرایط کار عادی یا مقدار طراحی دائمی در نظر گرفته شوند. حداکثر جریان Drain پیوسته 60 آمپر و جریان پالسی 240 آمپر نیز در محدوده مقادیر مطلق اعلام شده‌اند.
2SK2313 برای درایو رله، مبدل‌های DC-DC و درایو موتور مشخص شده است. در این کاربردها، انتخاب نهایی به ولتاژ بار، جریان مورد نیاز، نوع سوئیچینگ و توان تلف‌شده در قطعه بستگی دارد. مقاومت روشن پایین می‌تواند در ارزیابی تلفات هدایتی مفید باشد، اما باید با جریان و شرایط حرارتی واقعی مدار بررسی شود.
مقاومت حرارتی حداکثر کانال به بدنه 0.833 درجه سانتی‌گراد بر وات اعلام شده است. همچنین حداکثر دمای کانال 150°C به‌عنوان Absolute Maximum Rating مشخص شده؛ بنابراین طراحی مسیر حرارتی و شرایط نصب باید جداگانه بررسی شود. این مدل برای مدارهایی مناسب است که پکیج سه‌پایه Toshiba 2-16C1B یا JEITA SC-65 با طراحی شما همخوانی داشته باشد.
برای مقایسه این مدل با انواع ماسفت، علاوه بر نوع کانال، به پارت‌نامبر، پکیج، ولتاژ مدار و روش تحریک گیت توجه کنید. صرفاً مشابه بودن ظاهر قطعه یا تعداد پایه‌ها، سازگاری الکتریکی را تضمین نمی‌کند.
برای اطلاع از قیمت و موجودی روز 2SK2313 با توکل الکترونیک تماس بگیرید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و امکان دریافت پیش‌فاکتور فراهم است. این قطعه با ضمانت اصالت کالا عرضه میشود و ارسال به سراسر کشور انجام می‌گیرد.
این قطعه یک ماسفت سیلیکونی کانال N با ساختار L²-π-MOS V است و برای درایو رله، مبدل DC-DC و درایو موتور مشخص شده است.
پکیج آن Toshiba 2-16C1B، معادل JEITA SC-65، با سه پایه است. پیش از جایگزینی یا نصب، تطبیق پکیج و مشخصات الکتریکی را بررسی کنید.
خیر. 60 آمپر حداکثر جریان Drain در شرایط Absolute Maximum Rating است و نباید به‌عنوان جریان کاری دائمی در نظر گرفته شود. جریان واقعی باید بر اساس طراحی، خنک‌کاری و شرایط مدار تعیین شود.
2SK2313 یک ماسفت کانال N سه‌پایه از Toshiba است که با درایو گیت 4 ولت، مقاومت روشن معمولی 8 میلی‌اهم در VGS=10 ولت و کاربردهای درایو رله، مبدل DC-DC و موتور شناخته میشود. برای خرید، پارت‌نامبر و پکیج را با نیاز مدار تطبیق دهید و برای استعلام قیمت، موجودی روز و ثبت سفارش با توکل الکترونیک در ارتباط باشید.
| Part Number | 2SK2313 |
|---|---|
| پکیج | Toshiba 2-16C1B; JEITA SC-65; 3-pin |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 60 V, ID: 60 A |
