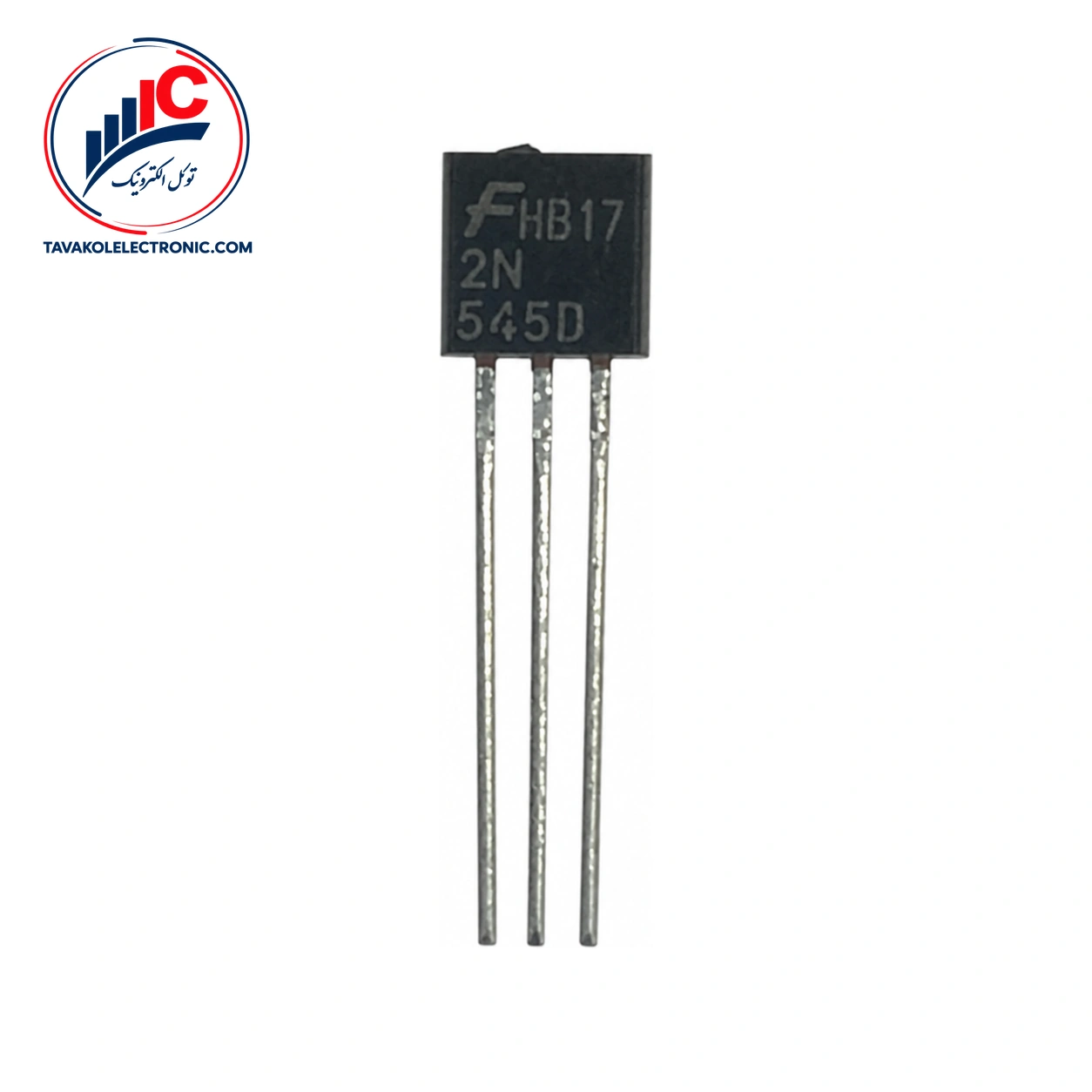

2N5458 یک JFET کانال N با عملکرد در حالت تخلیه است. این قطعه برای مدارهای صوتی و سوئیچینگ قابل بررسی است. پکیج آن TO-92 است و برای طراحی‌هایی با فضای نصب محدود، انتخابی جمع‌وجور به شمار می‌آید.
در انتخاب این قطعه، تطبیق دقیق پارت‌نامبر، نوع قطعه و آرایش پایه‌ها اهمیت دارد. در خانواده انواع ماسفت و ترانزیستورهای اثر میدان، شباهت ظاهری قطعات به‌تنهایی برای جایگزینی کافی نیست؛ بنابراین مشخصات مدار و نیاز پروژه را با اطلاعات قطعه مقایسه کنید.
برای بررسی این قطعه، کانال N، حالت تخلیه، کاربرد صوتی و سوئیچینگ و پکیج TO-92 مهم‌ترین موارد هستند. پایه‌های پکیج نیز طبق آرایش مشخص‌شده شامل درین، سورس و گیت است.
| مشخصه | مقدار |
|---|---|
| نوع قطعه | JFET کانال N، حالت تخلیه |
| کاربرد | صوتی و سوئیچینگ |
| پکیج | TO-92 |
| آرایش پایه‌ها | 1: Drain، 2: Source، 3: Gate |
| جریان درین با گیت صفر | حداقل 2.0، معمولی 6.0، حداکثر 9.0 mAdc |
| ظرفیت ورودی | معمولی 4.5 و حداکثر 7.0 pF |
برای 2N5458، ولتاژ قطع گیت-سورس در شرایط VDS = 15 Vdc و iD = 10 nAdc، از 1.0- تا 7.0- Vdc است. مقدار معمول ولتاژ گیت-سورس نیز در VDS = 15 Vdc و iD = 200 mAdc برابر با 3.5- Vdc است. این شرایط آزمون باید هنگام مقایسه با طراحی یا دیتاشیت مدار در نظر گرفته شود.
جریان درین با ولتاژ گیت صفر، در VDS = 15 Vdc و VGS = 0، حداقل 2.0، مقدار معمول 6.0 و حداکثر 9.0 mAdc است. این اندازه‌گیری به‌صورت پالسی، با عرض پالس حداکثر 630 ms و چرخه کاری حداکثر 10 درصد انجام شده است. هدایت انتقالی رو به جلو نیز در فرکانس 1 kHz، حداقل 1500، معمولی 4000 و حداکثر 5500 µmhos است.
ظرفیت انتقال معکوس در همین شرایط 1.5 pF به‌صورت معمول و 3.0 pF به‌عنوان حداکثر مقدار است. این پارامترها برای مقایسه رفتار قطعه در مدارهای صوتی و سوئیچینگ مفید هستند، اما جایگزین بررسی کامل شرایط کاری مدار نمی‌شوند.
در پکیج TO-92 با Case 29، Style 5، پایه 1 درین، پایه 2 سورس و پایه 3 گیت است. حداکثر ولتاژ درین-سورس و درین-گیت 25 Vdc است؛ این اعداد حد مجاز مطلق هستند و نباید به‌عنوان ولتاژ کاری عادی تفسیر شوند. ولتاژ معکوس گیت-سورس نیز حداکثر 25- Vdc و جریان گیت حداکثر 10 mAdc است.
توان تلفاتی کل قطعه در دمای بدنه 25°C برابر با 310 mW است و حداکثر دمای پیوند کاری 135°C اعلام شده است. رعایت این حدود برای جلوگیری از انتخاب نادرست و آسیب به قطعه ضروری است.
برای خرید 2N5458 از توکل الکترونیک میتوانید قیمت و موجودی روز را استعلام کنید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و امکان دریافت پیش‌فاکتور برای سفارش‌های مختلف فراهم است. این قطعه با ضمانت اصالت کالا عرضه میشود و پیش از ثبت سفارش، بررسی پارت‌نامبر و پکیج موردنیاز توصیه میشود.
اگر برای پروژه به چند قطعه نیاز دارید، تعداد موردنیاز و شرایط تأمین را هنگام درخواست اعلام کنید تا روند بررسی سریع‌تر انجام شود. ارسال به سراسر کشور انجام میشود و امکان مراجعه حضوری به بازار جمهوری تهران نیز وجود دارد.
2N5458 یک JFET کانال N است که در حالت تخلیه کار می‌کند و برای کاربردهای صوتی و سوئیچینگ طراحی شده است.
پکیج قطعه TO-92 است. در آرایش اعلام‌شده، پایه 1 درین، پایه 2 سورس و پایه 3 گیت است.
خیر. مقدار 25 Vdc برای ولتاژ درین-سورس و درین-گیت، حد مجاز مطلق است و نباید به‌عنوان مقدار کاری معمول استفاده شود.
این قطعه یک JFET کانال N در حالت تخلیه با پکیج TO-92، آرایش پایه مشخص و کاربردهای صوتی و سوئیچینگ است. پیش از سفارش، پارت‌نامبر، نوع قطعه، پکیج و شرایط الکتریکی مدار خود را تطبیق دهید. برای استعلام قیمت، موجودی و ثبت سفارش، با توکل الکترونیک تماس بگیرید.
| Part Number | 2N5458 |
|---|---|
| پکیج | TO-92 |
| Channel Type | N-Channel |
