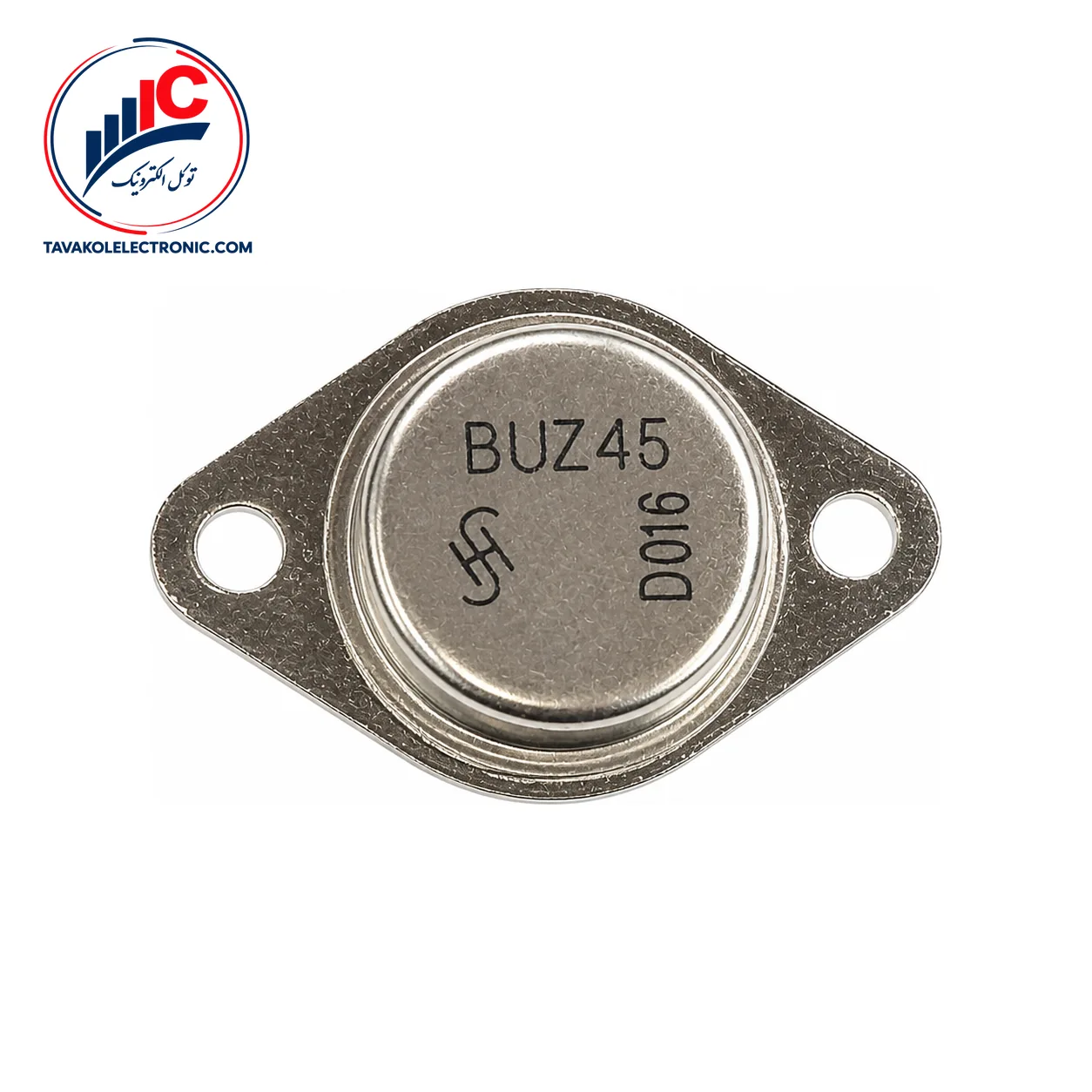

ماسفت BUZ45 یک ترانزیستور MOSFET کانال N از شرکت INCHANGE است که در پکیج TO-3 عرضه میشود. این قطعه برای مدارهایی طراحی شده که به سوئیچینگ سریع و توان تحریک گیت پایین نیاز دارند. پکیج، آرایش پایه‌ها، ولتاژ شکست درین-سورس و مقاومت روشن، از مهم‌ترین موارد برای بررسی پیش از انتخاب این قطعه هستند.
این ماسفت در رگولاتورهای سوئیچینگ، مبدل‌های سوئیچینگ، درایور موتور، درایور رله و درایور ترانزیستورهای بای‌پولار توان بالا کاربرد دارد. در هر یک از این مدارها، شرایط آزمون مشخصات باید با شرایط واقعی طراحی مقایسه شود و تطبیق پارت‌نامبر و پکیج با برد نیز پیش از سفارش انجام گیرد. برای بررسی گزینه‌های مرتبط، عبارت مشاهده ماسفت را دنبال کنید.
مقادیر اصلی این قطعه در جدول زیر خلاصه شده‌اند. ولتاژ شکست درین-سورس حداقل 500 V و مقاومت درین-سورس در حالت روشن حداکثر 0.6 Ω است. مقدار مقاومت روشن در شرایط VGS برابر 10 V و جریان ID برابر 5 A مشخص شده است؛ بنابراین نباید آن را بدون توجه به شرایط آزمون به همه وضعیت‌های کاری تعمیم داد.
| پارامتر | مقدار | شرایط آزمون |
|---|---|---|
| نوع کانال | N-channel | — |
| پکیج | TO-3 | — |
| ولتاژ شکست VDS | حداقل 500 V | VGS=0، ID=0.25 mA، TC=25°C |
| ولتاژ آستانه گیت | 2.1 تا 4.0 V | VDS=VGS، ID=1 mA، TC=25°C |
| مقاومت روشن RDS(on) | حداکثر 0.6 Ω | VGS=10 V، ID=5 A، TC=25°C |
| ترارسانایی مستقیم | حداقل 2.7 S | VDS=25 V، ID=5 A، TC=25°C |
در پکیج TO-3، پایه 1 گیت، پایه 2 درین و پایه 3 سورس است. جریان نشتی گیت-بدنه حداکثر ±100 nA و جریان درین با گیت صفر حداکثر 250 µA اعلام شده است. این دو مقدار نیز در شرایط آزمون تعیین‌شده، شامل ولتاژها و دمای 25°C، قابل تفسیر هستند.
برای ارزیابی رفتار سوئیچینگ، زمان تأخیر روشن‌شدن حداکثر 75 ns، زمان خیز حداکثر 120 ns، زمان تأخیر خاموش‌شدن حداکثر 430 ns و زمان افت حداکثر 140 ns است. این مقادیر با VGS برابر 10 V، جریان ID برابر 2.8 A، ولتاژ VDD برابر 30 V و مقاومت RGS برابر 50 Ω در دمای 25°C مشخص شده‌اند.
در انتخاب این قطعه، کانال N و پکیج TO-3 باید با مدار و روش نصب هماهنگ باشند. آرایش پایه‌ها را با نقشه برد یا نمونه موجود تطبیق دهید تا اتصال گیت، درین و سورس به‌درستی انجام شود. مقدار ولتاژ آستانه بین 2.1 V حداقل و 4.0 V حداکثر است و برای تصمیم‌گیری درباره مدار تحریک گیت باید همراه با سایر مشخصات بررسی شود.
مقادیر 500 V برای ولتاژ درین-سورس و ±20 V برای ولتاژ گیت-سورس، حد مطلق هستند و نباید به‌عنوان شرایط کار عادی در نظر گرفته شوند. جریان درین پیوسته 9.6 A و دمای اتصال 150°C نیز مقادیر حداکثری اعلام‌شده‌اند. طراحی نهایی باید شرایط حرارتی و الکتریکی مدار را جداگانه بررسی کند.
برای خرید این قطعه از توکل الکترونیک، پارت‌نامبر و پکیج TO-3 را پیش از ثبت سفارش با نیاز مدار خود تطبیق دهید. امکان استعلام قیمت و موجودی روز، فروش تکی و تعدادی و دریافت پیش‌فاکتور برای خرید عمده و تأمین شرکتی فراهم است.
این قطعه یک ماسفت کانال N با پکیج TO-3 است. در آرایش اعلام‌شده، پایه 1 گیت، پایه 2 درین و پایه 3 سورس قرار دارد.
رگولاتورهای سوئیچینگ، مبدل‌های سوئیچینگ، درایور موتور، درایور رله و درایور ترانزیستورهای بای‌پولار توان بالا، کاربردهای اعلام‌شده برای آن هستند؛ به‌ویژه در مدارهایی که به سوئیچینگ سریع و توان تحریک گیت پایین نیاز دارند.
اگر در مدار خود به یک ماسفت کانال N با پکیج TO-3، ولتاژ شکست درین-سورس حداقل 500 V و مقاومت روشن حداکثر 0.6 Ω نیاز دارید، این قطعه می‌تواند برای بررسی مناسب باشد. پیش از سفارش، شرایط آزمون، آرایش پایه‌ها و حدود مطلق ولتاژ، جریان و دما را با طراحی خود تطبیق دهید. برای دریافت قیمت و موجودی روز و ثبت سفارش، با توکل الکترونیک تماس بگیرید.
| Part Number | BUZ45 |
|---|---|
| پکیج | TO-3 |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 500 V, ID: 9.6 A |
