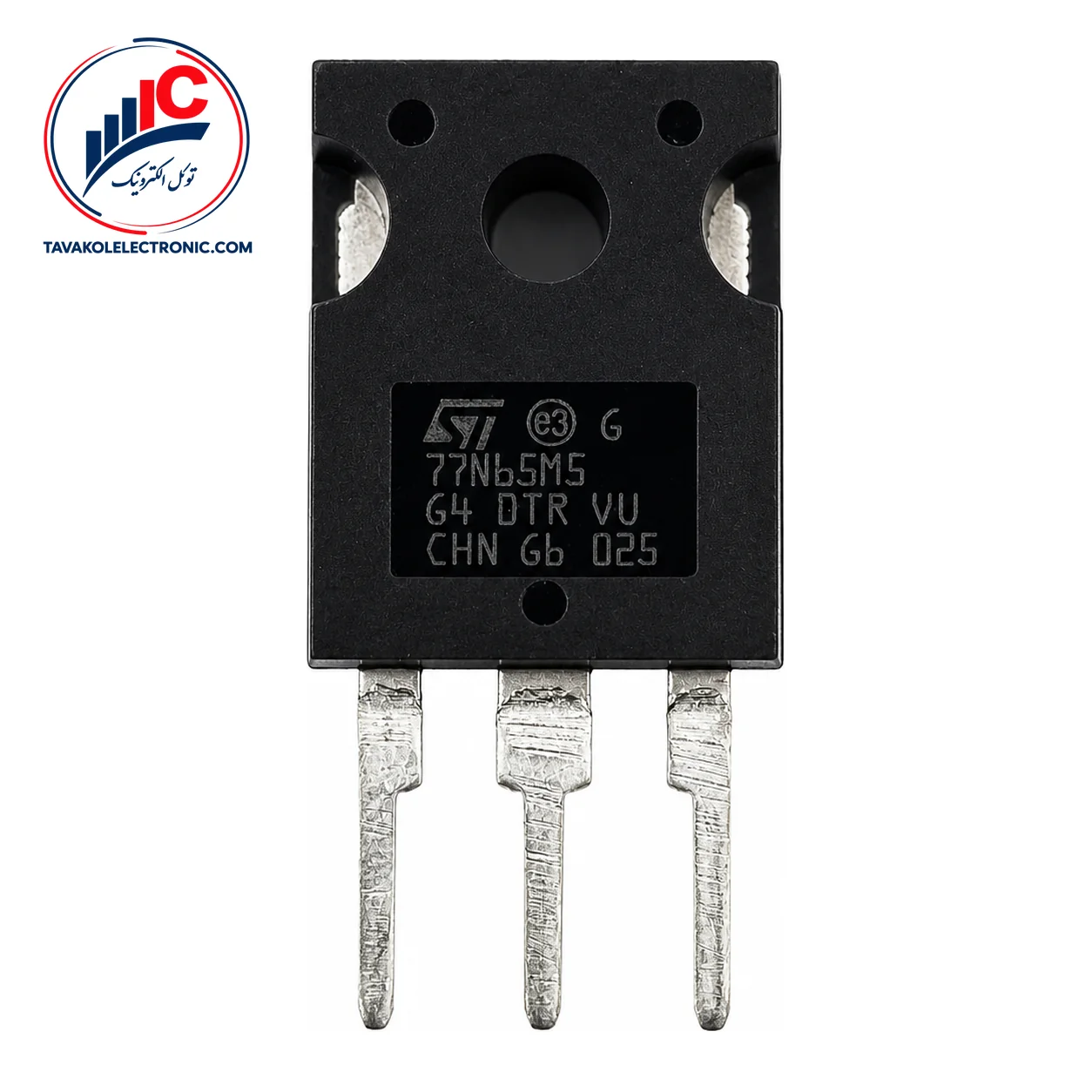

ماسفت STW77N65M5 یک ماسفت توان کانال N از محصولات STMicroelectronics است که برای کاربردهای سوئیچینگ طراحی شده است. این قطعه با پکیج TO-247 عرضه میشود و برای پروژه‌هایی که به یک ماسفت توان با تحمل ولتاژ بالا نیاز دارند، گزینه‌ای قابل بررسی است.
در انتخاب این قطعه، تطبیق پارت‌نامبر، نوع کانال و پکیج با طراحی اهمیت دارد. STW77N65M5 برای مدارهایی که سوئیچینگ توان بخشی از عملکرد آن‌هاست مناسب است، اما انتخاب نهایی باید بر اساس شرایط واقعی مدار، درایو گیت و محدوده کاری انجام شود.
| مشخصه | مقدار |
|---|---|
| نوع قطعه | ماسفت توان کانال N |
| پکیج | TO-247 |
| ولتاژ شکست درین-سورس | حداقل 650 V |
| مقاومت روشن درین-سورس | 33 mΩ typ.، 38 mΩ max. |
| کاربرد | سوئیچینگ |
ولتاژ شکست درین-سورس حداقل 650 V است و این مقدار با شرایط VGS = 0 V و ID = 1 mA تعریف شده است. مقاومت روشن استاتیک در شرایط VGS = 10 V و ID = 34.5 A، مقدار معمولی 33 mΩ و مقدار حداکثری 38 mΩ دارد؛ همچنین دمای کیس در این مشخصه 25 °C در نظر گرفته شده است، مگر آنکه خلاف آن ذکر شود.
خرید ماسفت را برای مشاهده مدل‌های بیشتر و مقایسه گزینه‌های موجود بررسی کنید.
ولتاژ آستانه گیت بین 3 تا 5 V قرار دارد و مقدار معمولی آن 4 V است. این مشخصه در VDS = VGS و جریان ID = 250 µA، با دمای کیس 25 °C تعریف شده است؛ بنابراین نباید ولتاژ آستانه را به‌تنهایی به‌عنوان ولتاژ کامل روشن‌شدن قطعه در مدار در نظر گرفت.
ظرفیت ورودی معمولی 9800 pF و شارژ کل گیت معمولی 185 nC است. شارژ کل گیت در شرایط VDD = 520 V، جریان ID = 34.5 A و تغییر VGS از 0 تا 10 V مشخص شده است. این مقادیر هنگام انتخاب مدار درایور گیت و ارزیابی رفتار سوئیچینگ اهمیت دارند.
برای زمان‌های سوئیچینگ، تأخیر ولتاژ معمولی 160 ns، زمان خیز ولتاژ معمولی 22 ns و زمان افت جریان معمولی 20 ns گزارش شده است. این سه مقدار در شرایط VDD = 400 V، ID = 40 A، RG = 4.7 Ω و VGS = 10 V تعریف شده‌اند و نباید بدون در نظر گرفتن شرایط مدار به‌صورت عمومی تعمیم داده شوند.
جریان‌های درج‌شده در بخش حدود مطلق، مشخصه کار عادی نیستند. حد جریان پیوسته 69 A در TC = 25 °C و 41.5 A در TC = 100 °C، هر دو از نوع Absolute Maximum هستند. جریان پالسی نیز حداکثر 276 A است و عرض پالس آن به ناحیه عملکرد ایمن وابسته است. محدوده ولتاژ گیت-سورس حداکثر ±25 V و حد دمای اتصال کاری حداکثر 150 °C است.
برای استعلام قیمت و موجودی روز STW77N65M5 با توکل الکترونیک تماس بگیرید. امکان فروش تکی و تعدادی، خرید عمده و تأمین شرکتی، همچنین دریافت پیش‌فاکتور وجود دارد. این قطعه با ضمانت اصالت کالا عرضه میشود و ارسال به سراسر کشور انجام می‌گیرد.
پیش از ثبت سفارش، پارت‌نامبر STW77N65M5 را با نیاز فنی و لیست قطعات پروژه تطبیق دهید. بررسی پارت‌نامبر قبل از سفارش به جلوگیری از انتخاب نسخه نادرست با مشخصات یا پکیج متفاوت کمک می‌کند. برای سفارش‌های سازمانی، تعداد موردنیاز و زمان تأمین را اعلام کنید تا شرایط تهیه دقیق‌تر بررسی شود.
این قطعه یک ماسفت توان کانال N است و برای کاربردهای سوئیچینگ در نظر گرفته شده است. نوع کانال و مشخصات ولتاژی باید با توپولوژی مدار و روش درایو گیت هماهنگ باشد.
این قطعه با پکیج TO-247 عرضه میشود.
خیر. مقدار 69 A در TC = 25 °C یک حد مطلق است و نباید بدون تحلیل حرارتی، شرایط مدار و ناحیه عملکرد ایمن به‌عنوان جریان کاری پیوسته استفاده شود.
STW77N65M5 یک ماسفت توان N-Channel با پکیج TO-247، ولتاژ شکست حداقل 650 V و مقاومت روشن معمولی 33 mΩ است. ظرفیت ورودی، شارژ گیت و زمان‌های سوئیچینگ آن نیز برای ارزیابی درایور و عملکرد مدار قابل استفاده هستند؛ البته هر مقدار باید با شرط آزمون خود بررسی شود.
برای دریافت قیمت، موجودی و پیش‌فاکتور، مشخصات قطعه و تعداد موردنیاز را به توکل الکترونیک اعلام کنید. این مجموعه با حضور فیزیکی در بازار جمهوری تهران، امکان بررسی پارت‌نامبر و تأمین سفارش‌های تکی، تعدادی و شرکتی را فراهم می‌کند.
| Part Number | STW77N65M5 |
|---|---|
| پکیج | TO-247 |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 650 V, ID: 69 A |
ماسفت STW77N65M5
