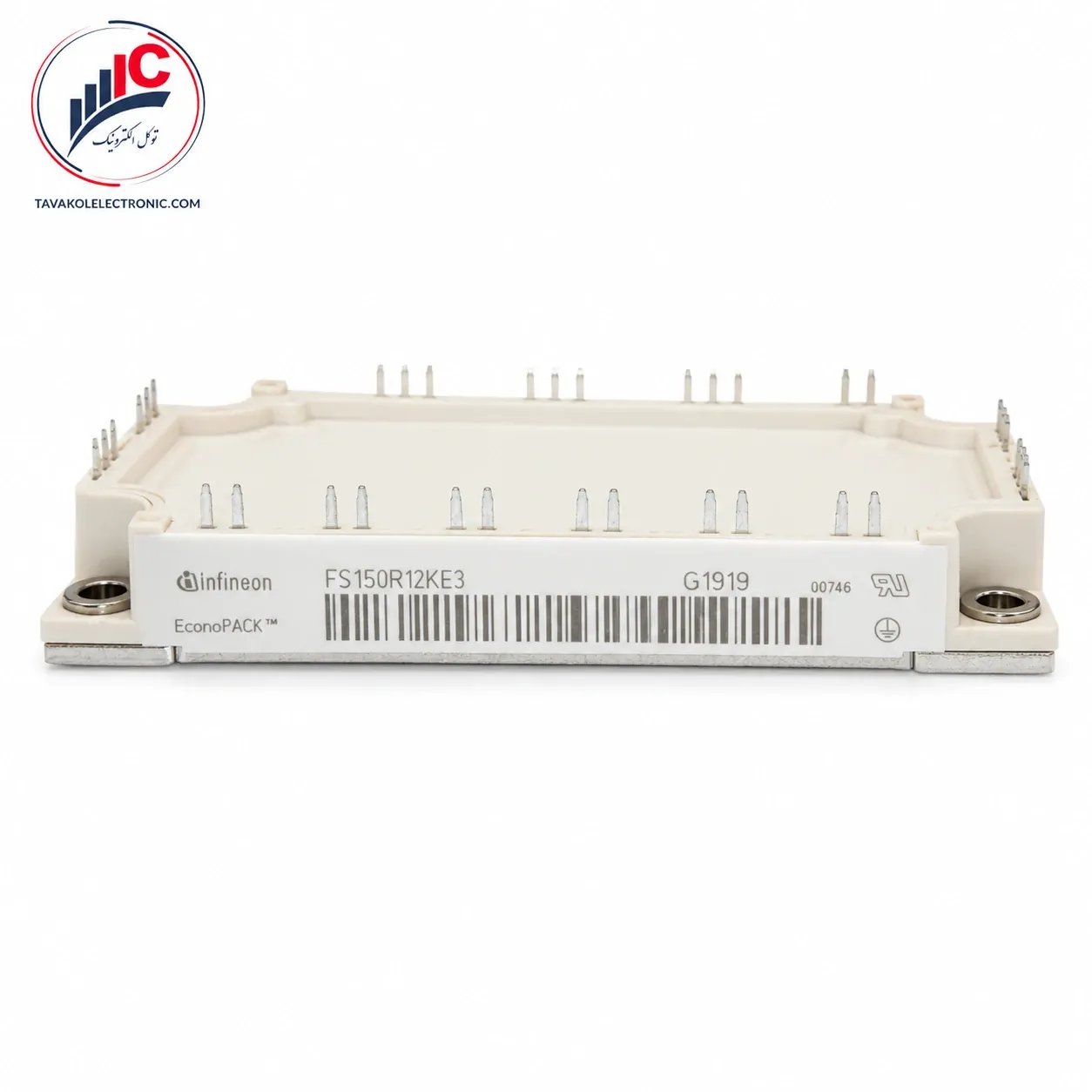

ماژول IGBT مدل FS150R12KE3

توضیحات

⚙️ کالبدشکافی قطعه و فناوری ساخت ماژول FS150R12KE3

خوابیدن خط تولید کارخانجات به دلیل سوختن سوییچ‌های قدرت، یکی از کابوس‌های همیشگی مهندسان نگهداری و تعمیرات است. شرکت آلمانی اینفینئون با عرضه ماژول شش‌تایی FS150R12KE3 تحت نام تجاری و اصیل یوپک (eupec)، راهکاری عاری از ریسک برای پایداری بلندمدت سیستم‌های درایو سنگین ارائه داده است. این نیمه‌هادی پیشرفته با متریال مهندسی‌شده عایق، پایداری فوق‌العاده‌ای در شرایط سخت کاری از خود نشان می‌دهد.

راز دوام بالای ماژول FS150R12KE3 در پکیج منسجم آن نهفته است. در فرآیند تولید این قطعه، از سرامیک پیشرفته اکسید آلومینیوم در بخش عایق داخلی استفاده شده که نرخ انتقال حرارت را به شدت افزایش داده و از پدیده شکست عایق الکتریکی در ولتاژهای بالا جلوگیری می‌کند.

مشخصات الکتریکی و پارامترهای نامی

طراحی یک مدار پایدار، نیازمند پایبندی به محدودیت‌های ولتاژی و جریانی قطعه است. جدول زیر، خلاصه دیتای فنی و پارامترهای مرجع ماژول FS150R12KE3 را در یک ساختار منظم نمایش می‌دهد:

نقش استراتژیک FS150R12KE3 در اتوماسیون صنعتی

ظرفیت توان اتلافی ۷۰۰ واتی و ولتاژ ۱۲۰۰ ولتی این نیمه‌هادی، آن را به قطعه‌ای همه‌فن‌حریف در مدارات سنگین تبدیل کرده است. از جمله کاربردهای اصلی این قطعه می‌توان به موارد زیر اشاره کرد:

• اینورترهای فرکانسی دور سنگین: تامین توان خروجی و کنترل فرکانس در درایوهای صنعتی موتورهای سه فاز AC.

• کوره‌های القایی با فرکانس متوسط: تحمل جریان‌های پالسی مداوم در بخش مبدل کوره‌های ذوب صنعتی.

• سیستم‌های قدرت UPS کارخانجات: تضمین پایداری ولتاژ خروجی بدون افت توان در منابع تغذیه بدون وقفه بزرگ.

• کلیدهای الکترونیکی ولتاژ بالا: به کارگیری در سیستم‌های سوییچینگ توزیع توان به دلیل عایق قدرتمند ۲.۵ کیلوولتی.

✅ اصالت قطعه؛ فاکتور غیرقابل حذف در خرید ماژول FS150R12KE3

بسیاری از بردهای صنعتی پس از تعمیر با قطعات فیک یا استوکِ بازیابی‌شده (Refurbished)، در همان لحظه اول زیر بار منفجر می‌شوند. ماژول FS150R12KE3 به دلیل قیمت و حساسیت بالا در مدار، هدف اول کپی‌برداران است. خرید یک قطعه غیراورجینال با هدر دادن ۷۰۰ وات توان حرارتی، کل سیستم شما را به نابودی می‌کشاند.

فروشگاه توکل الکترونیک با درک عمیق از اهمیت پایداری کارخانجات، اصالت فیزیکی، پارت‌نامبر دقیق کارخانه و مشخصات فنی ماژول FS150R12KE3 را تضمین می‌کند. شما می‌توانید این قطعه را با قیمت رقابتی و مطابق با آخرین دیتای شرکت یوپک اینفینئون از ما تحویل بگیرید.

• برای دسترسی به تجهیزات تعمیراتی، از دسته‌بندی ابزارآلات و قطعات الکترونیک فروشگاه توکل الکترونیک دیدن فرمایید.

• جهت بررسی اسناد فنی و دیتای مادر، می‌توانید به سایت رسمی شرکت اینفینئون مراجعه نمایید.

❓ اتاق پاسخ به سوالات فنی مهندسان

۱. ولتاژ ایزولاسیون بدنه ماژول FS150R12KE3 چقدر است؟

این قطعه عایق‌بندی بسیار قدرتمندی دارد و ولتاژ تست ایزولاسیون آن ۲.۵ کیلوولت به صورت RMS در فرکانس ۵۰ هرتز (به مدت ۱ دقیقه) تایید شده است.

۲. سنسور دما در این ماژول چه مشخصاتی دارد Mom؟

یک مقاومت حرارتی NTC داخلی با مقدار نامی ۵ کیلو‌اهم در دمای ۲۵ درجه برای این قطعه در نظر گرفته شده که وظیفه حفاظت از کل مدار در برابر اورلود حرارتی را بر عهده دارد.

۳. چرا در دمای پایین‌تر جریان بیشتری از قطعه عبور می‌کند؟

این یک رفتار طبیعی در نیمه‌هادی‌هاست؛ جریان مداوم قطعه FS150R12KE3 در دمای ۸۰ درجه برابر ۱۵۰ آمپر است، اما اگر دمای هیت‌سینک در ۲۵ درجه حفظ شود، قطعه توانایی جریان‌دهی تا ۲۰۰ آمپر را نیز خواهد داشت.

۴. میزان ولتاژ آستانه گیت برای روشن شدن ترانزیستور چقدر است؟

ولتاژ آستانه برای این مدل جهت هدایت جریان ۶ میلی‌آمپر، در کمترین حالت ۵ ولت، به صورت تیپیک ۵.۸ ولت و حداکثر ۶.۵ ولت می‌باشد.

۵. مقدار بار گیت (Gate Charge) در این مدل چقدر ارزیابی می‌شود؟

میزان بار گیت کل برای سوییچینگ این ماژول در بازه ولتاژی منفی ۱۵ تا مثبت ۱۵ ولت، به صورت تیپیک ۱.۴ میکروکولن اندازه‌گیری شده است.
