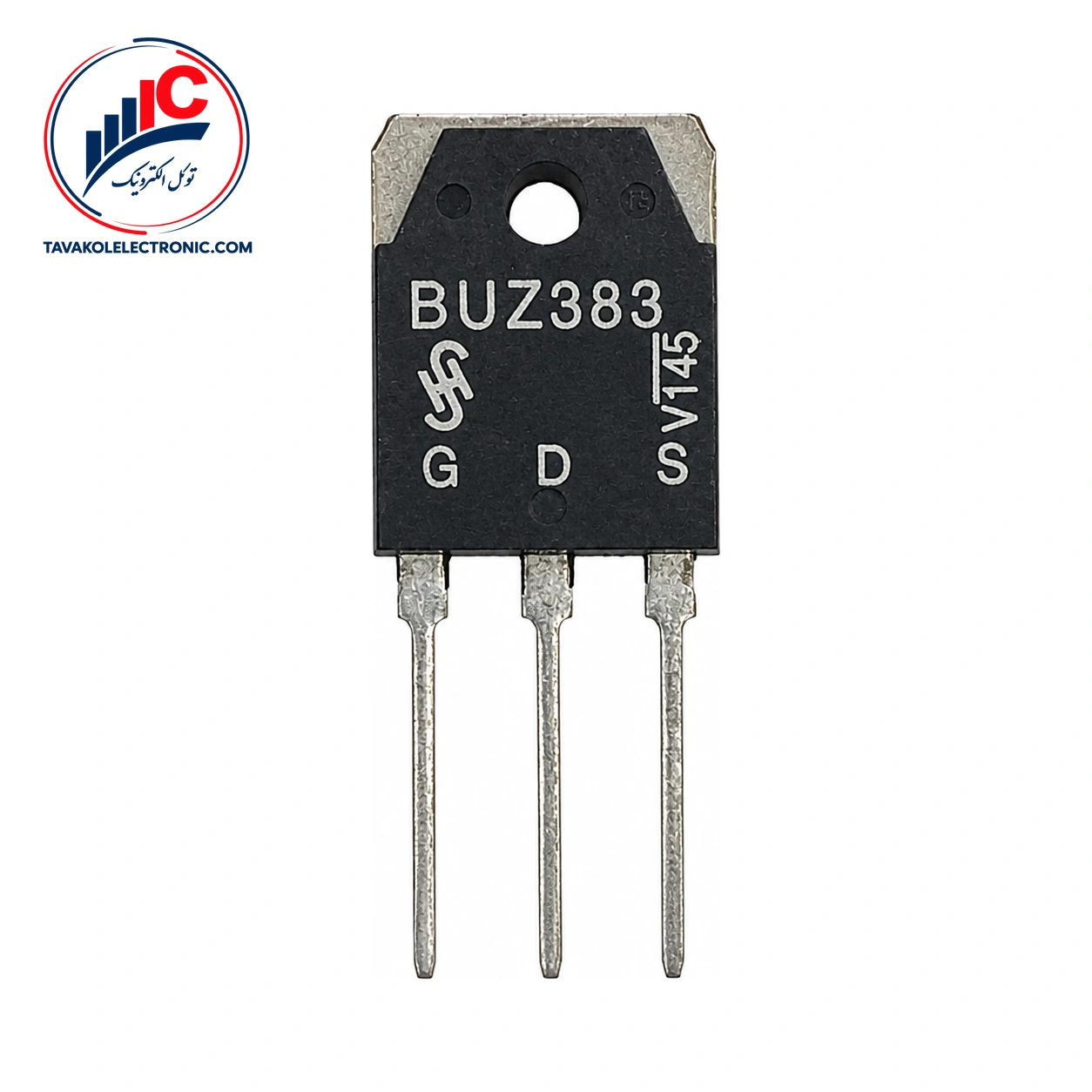

BUZ383 از محصولات زیمنس، یک قطعه N-Channel از نوع Enhancement-Mode با ساختار FREDT و دیود معکوس با بازیابی سریع است. این مشخصات، هنگام انتخاب قطعه برای طراحی یا تعمیر، دید روشنی از توپولوژی و رفتار دیود داخلی میدهد.
ولتاژ درین-سورس این قطعه 400 ولت و جریان درین پیوسته آن 11.5 آمپر است. مقاومت درین-سورس در حالت روشن نیز در مشخصات اصلی 0.5 اهم اعلام شده و مقدار معمول آن 0.45 اهم است. برای تطبیق نهایی، این مقادیر را کنار شرایط کاری مدار و مشخصات قطعه قبلی بررسی کنید.
| پارامتر | مقدار |
|---|---|
| نوع کانال و حالت کاری | N-Channel، Enhancement-Mode |
| ساختار | FREDT با دیود معکوس با بازیابی سریع |
| ولتاژ درین-سورس | 400 V |
| جریان درین پیوسته | 11.5 A |
| مقاومت درین-سورس روشن | 0.45 Ω معمولی؛ 0.5 Ω حداکثر |
| پکیج | پلاستیکی TO-218 AA (TOP 3) |
مقاومت درین-سورس روشن، 0.45 اهم بهصورت معمول و 0.5 اهم بهصورت حداکثری، در شرایط VGS = 10 V و ID = 7.5 A مشخص شده است. ولتاژ آستانه گیت نیز حداقل 2.1 ولت، معمولاً 3.0 ولت و حداکثر 4.0 ولت است؛ این مشخصه در VDS = VGS و ID = 1 mA اندازهگیری شده است.
برای بررسی رفتار دینامیکی، ترارسانایی مستقیم مقدار حداقل 3.3 زیمنس و معمولی 5.2 زیمنس دارد؛ شرط آزمون آن VDS = 25 V و ID = 7.5 A است. زمان روشنشدن معمولی 50 نانوثانیه و حداکثر 75 نانوثانیه، و زمان خاموششدن معمولی 330 نانوثانیه و حداکثر 430 نانوثانیه است. این دو زمان با VCC = 30 V، ID = 2.9 A، VGS = 10 V و RGS = 50 Ω بیان شدهاند.
این قطعه در پکیج پلاستیکی TO-218 AA (TOP 3) عرضه میشود. این پکیج مطابق DIN 41869 یا JEDEC معرفی شده است؛ بنابراین هنگام جایگزینی، شکل نصب و تطبیق مکانیکی را در کنار مشخصات الکتریکی کنترل کنید.
دیود معکوس سریع داخلی، زمان بازیابی معکوس معمولی 180 نانوثانیه و حداکثر 250 نانوثانیه در TJ = 25 °C دارد. در TJ = 150 °C، این مقادیر بهترتیب 220 و 300 نانوثانیه هستند. شرایط آزمون شامل IF = IDR، نرخ تغییر جریان 100 A/µs و VR = 100 V است.
برای خرید این قطعه از توکل الکترونیک، استعلام قیمت و موجودی روز بگیرید. این قطعه برای فروش تکی و تعدادی ارائه میشود و امکان خرید عمده، تأمین شرکتی و دریافت پیشفاکتور نیز وجود دارد. کالا با ضمانت اصالت کالا عرضه میشود و ارسال به سراسر کشور انجام میگیرد.
پیش از ثبت سفارش، پارتنامبر BUZ383 و پکیج TO-218 AA را با قطعه موردنیاز خود تطبیق دهید. در صورت نیاز، کارشناسان فروش میتوانند پارتنامبر را قبل از سفارش بررسی کنند. برای بررسی گزینههای مرتبط، عبارت مشاهده ماسفت را دنبال کنید.
محدوده دمای کاری و ذخیرهسازی اعلامشده برای BUZ383 از 55- تا 150+ درجه سانتیگراد است؛ این بازه را بهعنوان محدوده مجاز در نظر بگیرید، نه دمای کاری پیشنهادی دائمی. ولتاژ گیت-سورس ±20 ولت و توان تلفاتی 125 وات در TC = 25 °C نیز در بخش حداکثر مطلق مشخصات قرار دارند و نباید از آنها بهعنوان مقدار عملکرد عادی استفاده شود.
پیش از خرید، شماره فنی، نوع کانال، ولتاژ 400 ولت، جریان 11.5 آمپر و پکیج TO-218 AA را با نیاز مدار مقایسه کنید. اگر تعداد موردنیاز، موجودی یا قیمت روز برای شما اهمیت دارد، از توکل الکترونیک استعلام بگیرید.
BUZ383 یک ماسفت N-Channel از نوع Enhancement-Mode با ساختار FREDT و دیود معکوس با بازیابی سریع است.
پکیج این قطعه پلاستیکی TO-218 AA (TOP 3) است و مطابق DIN 41869 یا JEDEC معرفی شده است.
ولتاژ درین-سورس 400 ولت و جریان درین پیوسته 11.5 آمپر اعلام شده است. تطبیق این مقادیر با شرایط واقعی مدار ضروری است.
BUZ383 از محصولات زیمنس، یک ماسفت N-Channel با ولتاژ درین-سورس 400 ولت، جریان پیوسته 11.5 آمپر، مقاومت روشن حداکثر 0.5 اهم و پکیج TO-218 AA است. برای سفارش، ابتدا پارتنامبر و پکیج را بررسی کنید و سپس قیمت و موجودی روز را از توکل الکترونیک استعلام بگیرید.
| Part Number | BUZ383 |
|---|---|
| پکیج | TO-218 AA |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 400 V, ID: 11.5 A |
