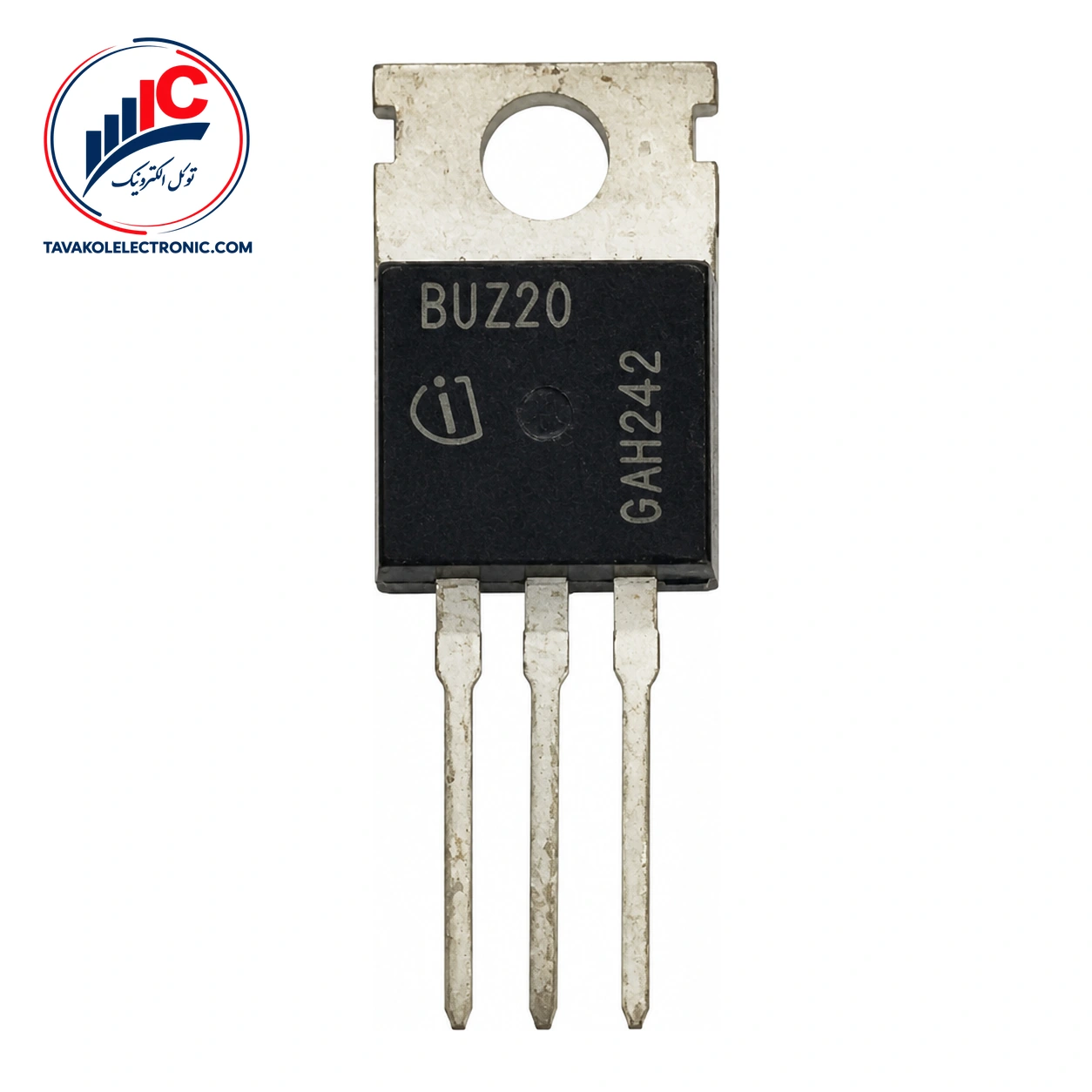

ماسفت BUZ20 از محصولات Infineon و یک ترانزیستور قدرت کانال N است که در مد کاری Enhancement فعالیت می‌کند. این قطعه با پکیج TO-220 AB عرضه میشود و تطبیق دقیق پارت‌نامبر و پکیج با نیاز پروژه اهمیت دارد.
این مدل قابلیت Avalanche-rated دارد و محدوده دمای اتصال کاری آن از −55 تا +150 °C است. برای مقایسه مدل‌های مختلف، میتوانید از بخش مشاهده ماسفت استفاده کنید و مشخصات قطعه موردنظر را با شرایط مدار خود تطبیق دهید.
مقاومت روشن درین-سورس این قطعه در شرایط VGS = 10 V و ID = 8.5 A، مقدار 0.17 Ω به‌صورت typ. و 0.2 Ω به‌صورت max. دارد. این پارامتر برای بررسی رفتار هدایتی ماسفت در شرایط مشخص آزمون اهمیت دارد و باید همراه با شرایط واقعی مدار، جریان و مدیریت حرارتی ارزیابی شود.
ولتاژ شکست درین-سورس حداقل 100 V است؛ این مقدار در VGS = 0 V، جریان ID = 0.25 mA و دمای اتصال 25 °C مشخص شده است. ولتاژ آستانه گیت نیز در ID = 1 mA، حداقل 2.1 V، مقدار typ. برابر 3 V و مقدار max. برابر 4 V است. این ولتاژ آستانه را نباید با ولتاژ لازم برای روشن‌شدن کامل ماسفت یکسان دانست.
| پارامتر | مقدار |
|---|---|
| نوع کانال | N channel |
| مد کاری | Enhancement mode |
| پکیج | TO-220 AB |
| مقاومت روشن درین-سورس | 0.17 Ω typ.؛ 0.2 Ω max. |
| ولتاژ شکست درین-سورس | 100 V min. |
| دمای اتصال کاری | −55 تا +150 °C |
ظرفیت ورودی این مدل 400 pF به‌صورت typ. و 530 pF به‌صورت max. است. این مشخصه در VGS = 0 V، VDS = 25 V، فرکانس 1 MHz و دمای اتصال 25 °C اندازه‌گیری شده است. زمان تأخیر روشن‌شدن نیز تحت شرایط VDD = 30 V، VGS = 10 V، ID = 3 A و RGS = 50 Ω، برابر 10 ns typ. و 15 ns max. اعلام شده است.
ترارسانایی در جریان ID = 8.5 A، حداقل 3 S و مقدار typ. آن 4.7 S است. ولتاژ مستقیم دیود معکوس نیز در VGS = 0 V و IF = 27 A، مقدار 1.4 V typ. و 1.6 V max. دارد.
ولتاژ درین-سورس 100 V، جریان درین پیوسته 13.5 A در TC = 28 °C و جریان پالسی 54 A در TC = 25 °C، به‌عنوان حدود مجاز مطرح هستند؛ بنابراین نباید بدون توجه به شرایط حرارتی و کاری، مشخصه عملکرد عادی در نظر گرفته شوند. محدوده ولتاژ گیت-سورس نیز ±20 V است.
برای استعلام قیمت و موجودی روز این مدل با توکل الکترونیک تماس بگیرید. امکان فروش تکی و تعدادی، خرید عمده و تأمین شرکتی وجود دارد و در صورت نیاز میتوانید پیش‌فاکتور دریافت کنید. ضمانت اصالت کالا، ارسال به سراسر کشور و حضور فیزیکی در بازار جمهوری تهران نیز از خدمات فروشگاه است.
پیش از سفارش، پارت‌نامبر و پکیج TO-220 AB را با نیاز پروژه خود تطبیق دهید. فروشگاه امکان بررسی پارت‌نامبر قبل از سفارش را فراهم می‌کند تا انتخاب قطعه با دقت بیشتری انجام شود.
اگر کانال N، مد Enhancement، پکیج TO-220 AB و پارامترهای الکتریکی این مدل با طراحی شما همخوانی دارد، برای دریافت قیمت، بررسی موجودی و ثبت سفارش با توکل الکترونیک در ارتباط باشید. انتخاب نهایی را بر اساس شرایط واقعی ولتاژ، جریان، دما و مدار گیت انجام دهید.
این قطعه یک ماسفت قدرت کانال N است و در مد کاری Enhancement فعالیت می‌کند. پکیج آن TO-220 AB است و قابلیت Avalanche-rated دارد.
مقاومت درین-سورس در شرایط VGS = 10 V و ID = 8.5 A، برابر 0.17 Ω typ. و 0.2 Ω max. است. این مقادیر در دمای اتصال 25 °C مشخص شده‌اند.
بله، فروش تکی و تعدادی انجام میشود. برای بررسی قیمت و موجودی روز یا دریافت پیش‌فاکتور، با توکل الکترونیک تماس بگیرید.
| Part Number | BUZ20 |
|---|---|
| پکیج | TO-220 AB |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 100 V, ID: 13.5 A |
ماسفت BUZ20
