ماسفت IXFK44N80P از محصولات IXYS است و به‌صورت یک ماسفت قدرت N-channel از نوع enhancement-mode در پکیج TO-264 عرضه میشود. این قطعه برای طراحی‌های قدرت، به‌ویژه در بررسی نوع کانال، پکیج، مقاومت روشن، مشخصات گیت و رفتار دیود داخلی، گزینه‌ای قابل بررسی است.
پیش از انتخاب، پارت‌نامبر و پکیج را با نیاز مدار، روش نصب و فضای مکانیکی موجود تطبیق دهید. برای مشاهده قطعات هم‌گروه میتوانید از عبارت مشاهده ماسفت استفاده کنید. ولتاژ و جریان‌های درج‌شده با عنوان حداکثر مطلق، حد مجاز قطعه هستند و نباید بدون بررسی شرایط واقعی مدار به‌عنوان مقدار کاری در نظر گرفته شوند.
| پارامتر | مقدار |
|---|---|
| نوع قطعه | ماسفت قدرت N-channel، enhancement-mode |
| پکیج | TO-264 |
| VDSS | حداکثر 800 V؛ حداکثر مطلق |
| ID25 | حداکثر 44 A در TC = 25°C؛ حداکثر مطلق |
| RDS(on) | حداکثر 190 mΩ در VGS = 10 V و ID = 0.5 ID25 |
| شارژ کل گیت Qg(on) | 198 nC در شرایط دیتاشیت |
ولتاژ آستانه گیت این قطعه بین 3.0 تا 5.0 V است. این بازه با VDS = VGS، جریان ID برابر با 8 mA و دمای اتصال 25°C مشخص شده است. ولتاژ آستانه فقط نشان می‌دهد هدایت کانال از چه نقطه‌ای آغاز میشود و به‌تنهایی تضمین نمی‌کند ماسفت در هر مدار درایوی کاملاً روشن شود.
مقاومت درین-سورس در حالت روشن، حداکثر 190 mΩ است و با VGS = 10 V، جریان ID برابر با 0.5 ID25 و در آزمون پالسی تعریف شده است. شارژ کل گیت نیز 198 nC اعلام شده و در طراحی مدار درایو باید توان شارژ و تخلیه گیت با روش سوئیچینگ مورد نظر هماهنگ باشد.
این قطعه دارای دیود داخلی سریع بین سورس و درین است و برای تحمل avalanche رتبه‌بندی شده است. ولتاژ مستقیم دیود حداکثر 1.5 V بوده و با IF = IS، VGS = 0 V و در آزمون پالسی تعیین شده است. زمان بازیابی معکوس دیود trr حداکثر 250 ns است؛ این مقدار با IF = 22 A و نرخ −di/dt برابر با 100 A/μs اندازه‌گیری شده است.
مقاومت حرارتی اتصال به بدنه RthJC برابر با 0.12 °C/W است. برای ارزیابی حرارتی، این مقدار باید همراه با روش نصب، مسیر انتقال گرما و دمای واقعی کار بررسی شود. اتکا به جریان حداکثری به‌تنهایی برای تعیین توان قابل اتلاف کافی نیست.
ولتاژ VDSS برابر با 800 V، جریان پیوسته ID25 برابر با 44 A در TC = 25°C و جریان پالسی IDM برابر با 100 A در TC = 25°C همگی در رده حداکثر مطلق قرار دارند. جریان پالسی به محدودیت عرض پالس توسط TJM وابسته است؛ بنابراین این اعداد نباید به‌عنوان جریان کاری دائمی یا مقدار پیشنهادی بدون حاشیه اطمینان استفاده شوند.
محدوده دمای اتصال از −55°C تا +150°C به‌عنوان محدوده دارای رده‌بندی حداکثری اعلام شده است. ولتاژ گیت-سورس پیوسته حداکثر ±30 V و ولتاژ گیت-سورس گذرا حداکثر ±40 V است. طراحی درایو گیت باید پالس‌ها و شرایط گذرای مدار را در محدوده مجاز نگه دارد.
در زمان جایگزینی یا مقایسه، نوع N-channel، پکیج TO-264 و شرایط آزمون RDS(on) را جداگانه بررسی کنید. شباهت ظاهری یا نزدیک‌بودن یک عدد به‌تنهایی برای انتخاب قطعه کافی نیست.
برای خرید، پارت‌نامبر IXFK44N80P و پکیج TO-264 را پیش از ثبت سفارش با نیاز پروژه تطبیق دهید. توکل الکترونیک امکان استعلام قیمت و موجودی روز، بررسی پارت‌نامبر قبل از سفارش و ضمانت اصالت کالا را فراهم می‌کند.
این محصول یک ماسفت قدرت N-channel از نوع enhancement-mode ساخت IXYS است و در پکیج TO-264 ارائه میشود.
خیر. 800 V برای VDSS و 44 A برای ID25 در رده حداکثر مطلق قرار دارند. مقدار مناسب کارکرد باید با توجه به شرایط مدار، دما، خنک‌کاری و حاشیه اطمینان طراحی تعیین شود.
IXFK44N80P یک ماسفت قدرت N-channel با پکیج TO-264، دیود داخلی سریع، مقاومت روشن حداکثر 190 mΩ و مشخصات گیت قابل بررسی است. برای استعلام قیمت و موجودی روز، پارت‌نامبر، تعداد و پکیج موردنظر خود را به توکل الکترونیک اعلام کنید تا سفارش یا پیش‌فاکتور بررسی شود.
| Part Number | IXFK44N80P |
|---|---|
| پکیج | TO-264 |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 800 V, ID: 44 A |

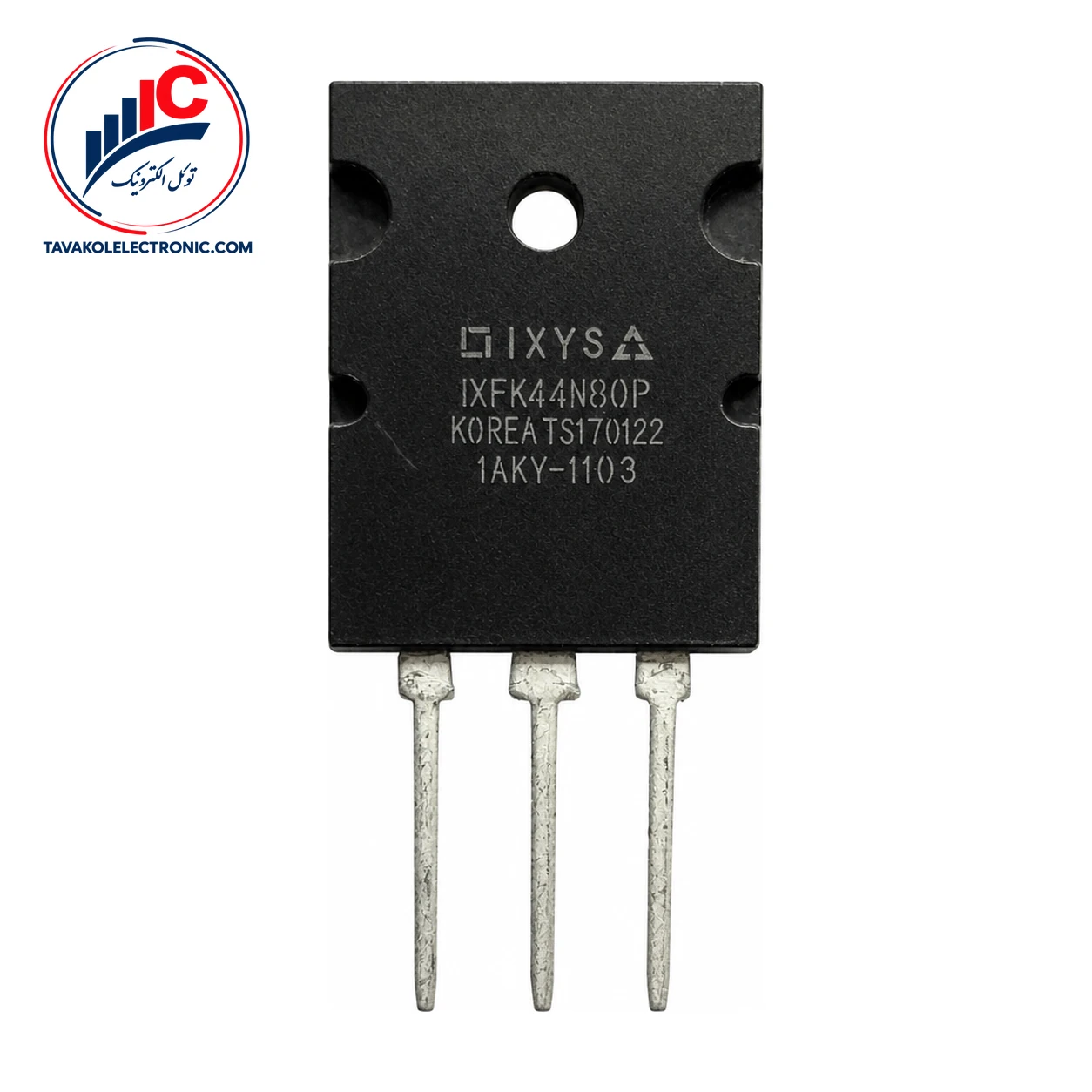

ماسفت IXFK44N80P
