BUZ171 ساخت Siemens، یک ترانزیستور توان SIPMOS از نوع کانال P است که در حالت Enhancement کار می‌کند. این قطعه قابلیت Avalanche هم دارد و با پکیج TO-220 AB عرضه میشود؛ بنابراین این مشخصات، برای بررسی اولیه و تطبیق با مدار اهمیت دارند.
پیش از انتخاب، نوع کانال و روش درایو گیت را با طراحی خود مقایسه کنید. همچنین بهتر است هنگام استعلام، پارت‌نامبر کامل را اعلام کنید تا تطبیق مدل و پکیج دقیق‌تر انجام شود.
| پارامتر | مقدار |
|---|---|
| نوع قطعه | SIPMOS Power Transistor |
| نوع کانال | P channel |
| حالت کاری | Enhancement mode |
| پکیج | TO-220 AB |
| ولتاژ شکست Drain-Source | حداقل -50 V؛ در VGS = 0 V، ID = -0.25 mA و Tj = 25 °C |
| مقاومت روشن Drain-Source | 0.25 Ω معمولی، 0.3 Ω حداکثر؛ در VGS = -10 V و ID = -5 A |
| زمان تأخیر روشن‌شدن | 20 ns معمولی، 30 ns حداکثر |
ولتاژ آستانه گیت این ماسفت در شرایط VGS = VDS و ID = 1 mA، مقدار معمول -3 V دارد و حداقل و حداکثر آن به‌ترتیب -2.1 V و -4 V است. مقاومت روشن Drain-Source در دمای پیوند 25 °C، با VGS = -10 V و ID = -5 A، مقدار معمول 0.25 Ω و حداکثر 0.3 Ω اعلام شده است.
ظرفیت ورودی قطعه در VGS = 0 V، VDS = -25 V، فرکانس 1 MHz و دمای پیوند 25 °C، برابر 750 pF معمولی و 1000 pF حداکثر است. زمان تأخیر روشن‌شدن نیز در شرایط VDD = -30 V، VGS = -10 V، ID = -2.9 A، RGS = 50 Ω و Tj = 25 °C، مقدار معمول 20 ns و حداکثر 30 ns دارد.
حدود مجاز را جدا از مشخصات عملکردی در نظر بگیرید. ولتاژ Drain-Source برابر -50 V، جریان Drain پیوسته -8 A در TC = 30 °C و جریان پالسی -32 A در TC = 25 °C است. حداکثر ولتاژ Gate-Source برابر ±20 V و حداکثر توان تلفاتی 40 W در TC = 25 °C است. محدوده دمای پیوند کاری نیز -55 تا +150 °C اعلام شده است.
برای مقایسه این قطعه با مدل‌های دیگر، بررسی انواع ماسفت، نوع کانال، پکیج و شرایط واقعی مدار اهمیت دارد. مشخصات منفی ولتاژ و جریان را هم هنگام تطبیق با طراحی خود با دقت بخوانید.
قیمت این ماسفت به موجودی و شرایط تأمین بستگی دارد. برای استعلام قیمت و موجودی روز، پارت‌نامبر و تعداد موردنیاز را برای توکل الکترونیک ارسال کنید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و امکان دریافت پیش‌فاکتور برای سفارش فراهم است.
این قطعه با ضمانت اصالت کالا عرضه میشود و ارسال به سراسر کشور انجام می‌گیرد. پیش از ثبت سفارش، بررسی پارت‌نامبر و تطبیق آن با نیاز مدار ضروری است؛ به‌ویژه نوع کانال P و پکیج TO-220 AB را با مشخصات طراحی خود مقایسه کنید. امکان مراجعه حضوری در بازار جمهوری تهران نیز وجود دارد.
برای دریافت قیمت و موجودی، نام قطعه، تعداد، نوع خرید و اطلاعات موردنیاز برای پیش‌فاکتور را اعلام کنید. کارشناسان فروش پس از بررسی درخواست، شرایط تأمین و نحوه ارسال را اطلاع می‌دهند.
BUZ171 یک ترانزیستور توان SIPMOS از نوع کانال P و دارای حالت کاری Enhancement است. قابلیت Avalanche نیز برای آن ثبت شده است.
پکیج این مدل TO-220 AB است. پیش از خرید، مشخصات مکانیکی و روش نصب موردنیاز مدار را با این پکیج تطبیق دهید.
خیر. جریان پیوسته -8 A و جریان پالسی -32 A در بخش حدود مجاز و تحت شرایط دمایی مشخص قرار می‌گیرند؛ بنابراین نباید بدون بررسی مدار و شرایط حرارتی به‌عنوان مقدار کاری قطعی استفاده شوند.
این ماسفت یک ماسفت توان کانال P با حالت Enhancement و پکیج TO-220 AB است. مقاومت روشن Drain-Source آن 0.25 Ω معمولی و زمان تأخیر روشن‌شدن آن 20 ns معمولی اعلام شده است؛ هر دو مقدار باید همراه با شرایط آزمون تفسیر شوند.
برای استعلام قیمت، موجودی روز و ثبت سفارش، اطلاعات موردنیاز خود را با توکل الکترونیک در میان بگذارید. سفارش این مدل به‌صورت تکی، تعدادی یا برای تأمین شرکتی قابل پیگیری است.
| Part Number | BUZ171 |
|---|---|
| پکیج | TO-220 AB |
| Channel Type | P-Channel |
| مشخصات فنی | VDS: -50 V, ID: -8 A |

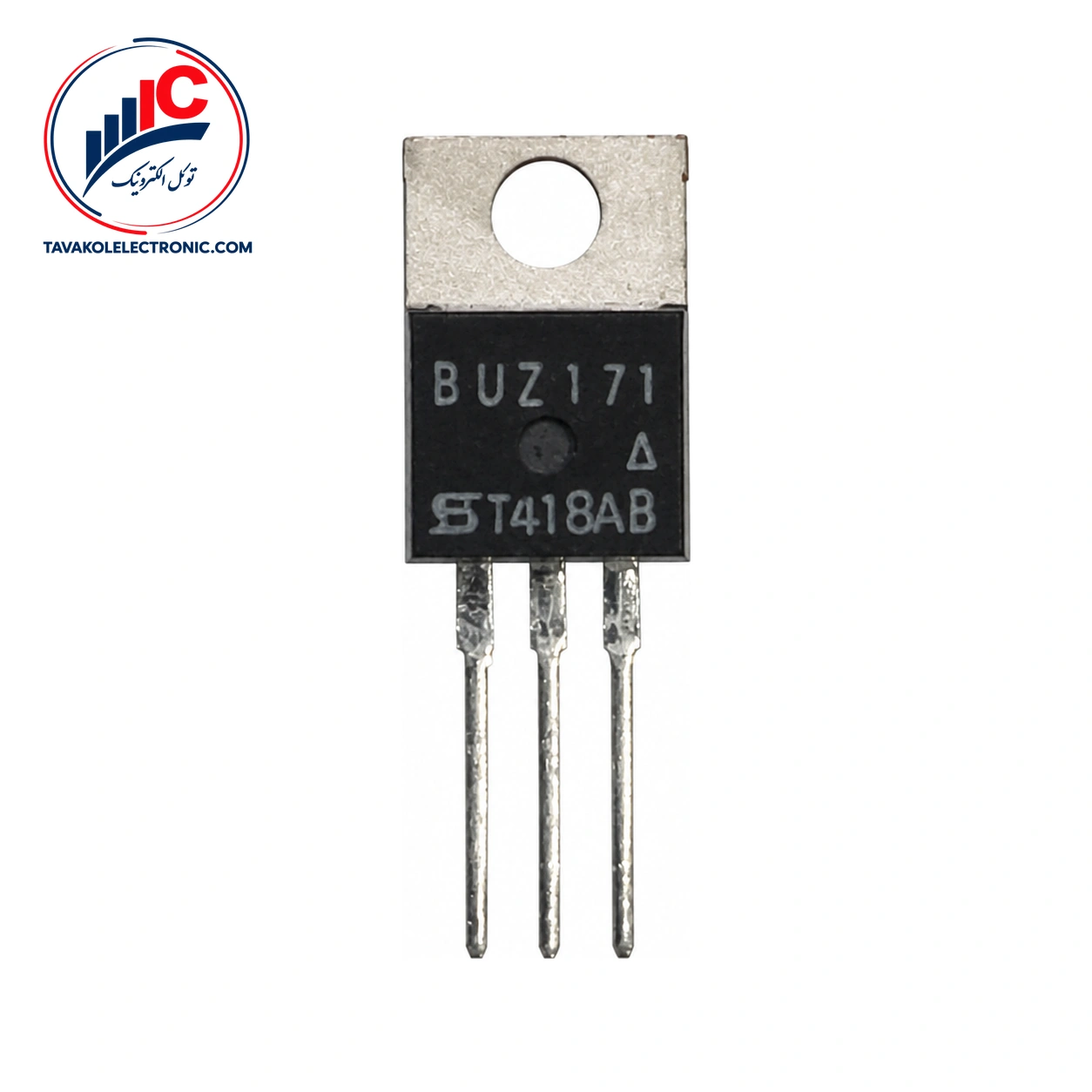

ماسفت BUZ171
