ماژول IPM مدل FNE41060

توضیحات

خرید FNE41060

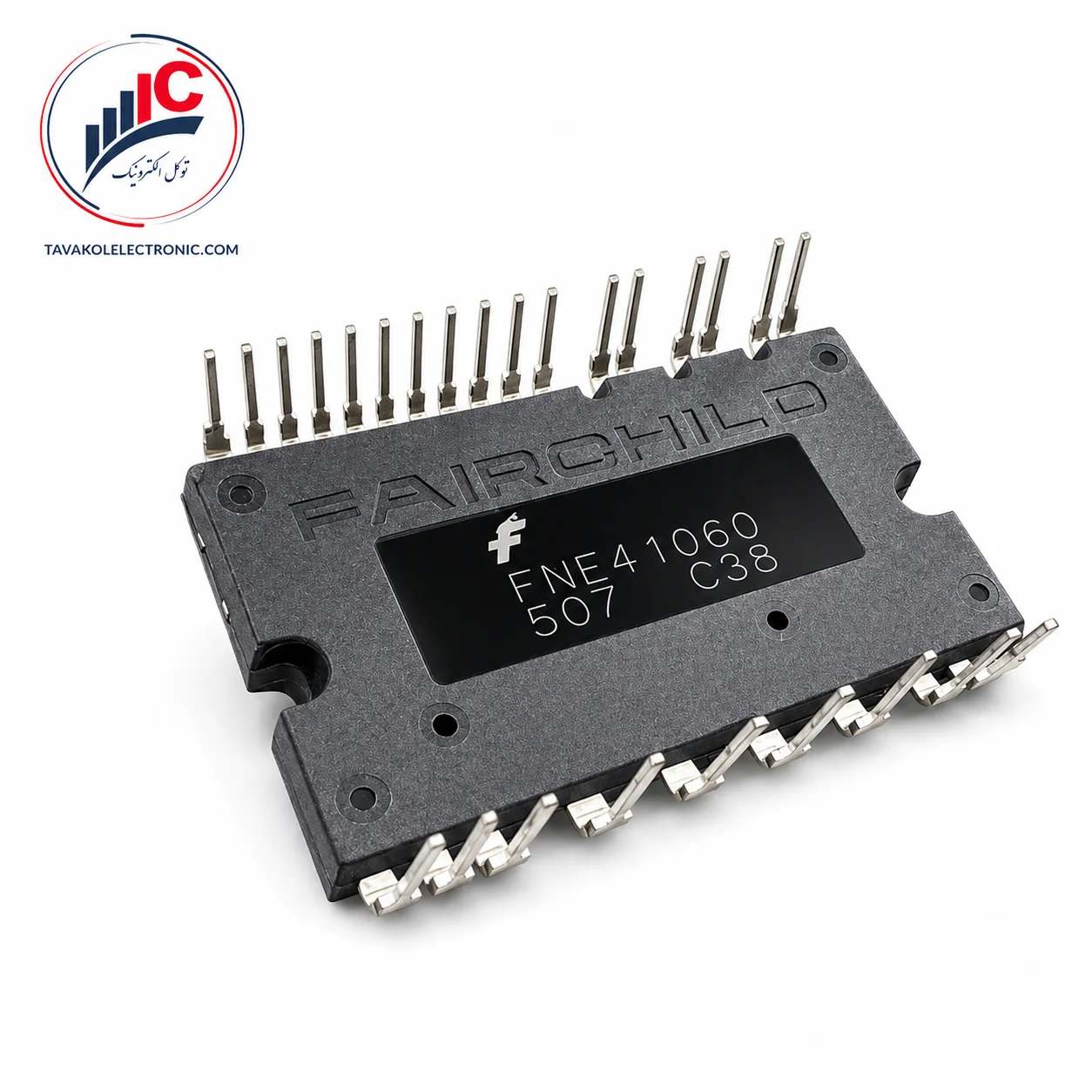

FNE41060 یک ماژول قدرت هوشمند سه‌فاز از خانواده Motion-SPM شرکت Fairchild Semiconductor است که برای ساخت طبقه خروجی اینورتر و کنترل موتورهای AC کم‌قدرت طراحی شده است. براساس عنوان اختصاصی دیتاشیت، این مدل برای استفاده در بردهای اینورتر برخی یخچال‌های سامسونگ توسعه یافته است.

بخش قدرت این ماژول شامل شش IGBT به‌همراه دیودهای هرزگرد است. ولتاژ کلکتور–امیتر IGBTها 600 ولت و جریان خروجی هر فاز در دمای کیس 25 درجه سانتی‌گراد 10 آمپر اعلام شده است. جریان مجاز در دمای کیس 100 درجه سانتی‌گراد به 5 آمپر کاهش می‌یابد و جریان پیک کوتاه‌مدت آن تحت شرایط دیتاشیت تا 15 آمپر است.

گیت‌درایورهای High Side و Low Side، مدار HVIC، دیودهای Bootstrap و حفاظت‌های اصلی درون ماژول قرار دارند. ورودی‌های کنترلی با منطق 3.3 و 5 ولت سازگار هستند و سه پایه منفی مجزای NU، NV و NW امکان اندازه‌گیری جریان هر فاز را فراهم می‌کنند.

برای دریافت قیمت روز، استعلام موجودی و سفارش FNE41060 با توکل الکترونیک تماس بگیرید.

مشخصات کلیدی محصول

ویژگی‌های مهم FNE41060

• اینورتر کامل سه‌فاز مبتنی بر شش IGBT
• گیت‌درایور داخلی برای بخش High Side و Low Side
• مدار HVIC داخلی برای Level Shifting ولتاژ بالا
• دیودهای Bootstrap داخلی
• حفاظت افت ولتاژ تغذیه در بخش‌های بالا و پایین
• حفاظت اتصال کوتاه برای IGBTهای سمت پایین
• خروجی خطای VFO
• ورودی‌های سازگار با منطق 3.3V و 5V
• پایه‌های مجزای NU، NV و NW برای سنجش جریان
• تغذیه تک‌زمین به‌واسطه HVIC داخلی
• ولتاژ ایزولاسیون 2000Vrms

کاربرد محصول

دیتاشیت این قطعه را برای درایو اینورتر سه‌فاز موتورهای AC کم‌قدرت در محدوده ورودی 100 تا 253 ولت AC معرفی می‌کند. بااین‌حال، درج عبارت «Samsung Refrigerator Only» نشان می‌دهد که کاربرد اصلی آن در یک طراحی یا خانواده مشخص از بردهای یخچال سامسونگ بوده است.

کاربردهای قابل اتکا عبارت‌اند از:

• تعمیر برد اینورتر یخچال سامسونگ دارای همین کد
• راه‌اندازی کمپرسور یا موتور سه‌فاز در برد سازگار
• طبقه خروجی اینورتر DC به AC
• بردهای دارای پکیج SPM26-AAA
• سیستم‌هایی با اندازه‌گیری جداگانه جریان سه فاز

استفاده از این محصول در کولر، ماشین لباسشویی یا تجهیزات دیگر فقط در صورت تطبیق کامل مدار، پین‌آوت و مشخصات الکتریکی قابل بررسی است.

برای مشاهده مدل‌های دیگر می‌توانید به دسته خرید ماژول IPM مراجعه کنید.

نکات مهم قبل از خرید

پیش از خرید FNE41060، کد روی قطعه معیوب باید به‌طور کامل بررسی شود. شباهت ظاهری این مدل به قطعات خانواده FNB ممکن است باعث انتخاب اشتباه شود.

یکی از تفاوت‌های بسیار مهم این مدل، وضعیت پایه‌های 1 و 2 است. در FNE41060 این پایه‌ها بدون اتصال یا N.C. هستند. در برخی مدل‌های مشابه مانند FNB41060 همین پایه‌ها برای ترمیستور داخلی استفاده می‌شوند. بنابراین این دو مدل فقط به‌دلیل یکسان‌بودن ولتاژ، جریان یا ظاهر، جایگزین مستقیم یکدیگر نیستند.

پیش از سفارش موارد زیر را تطبیق دهید:

• پارت‌نامبر کامل FNE41060
• مدل دقیق یخچال یا برد
• پکیج SPM26-AAA
• تعداد و ترتیب 26 پایه
• وضعیت N.C. بودن پایه‌های 1 و 2
• ورودی مثبت باس P
• خروجی‌های U، V و W
• پایه‌های منفی NU، NV و NW
• ورودی‌های High Side و Low Side
• پایه خروجی خطا VFO
• پایه حفاظت اتصال کوتاه CSC
• ابعاد بدنه و محل نصب روی هیت‌سینک

هنگام استعلام موجودی FNE41060 بهتر است تصویر واضح قطعه قبلی، شماره برد، مدل کامل دستگاه و تعداد موردنیاز ارسال شود.

اطلاعات فنی قابل اتکا

حفاظت اتصال کوتاه فقط برای IGBTهای Low Side فعال است و به مقاومت شنت و مدار فیلتر خارجی متصل به پایه CSC نیاز دارد. خروجی VFO نیز خطای اتصال کوتاه و افت ولتاژ تغذیه بخش Low Side را گزارش می‌کند.

در افت ولتاژ بخش High Side، IGBT مربوطه خاموش می‌شود؛ اما طبق نمودارهای حفاظتی دیتاشیت، لزوماً سیگنال خطا از VFO ایجاد نمی‌شود.

نکات تعویض و نصب

قبل از تعویض ماژول، خازن‌های باس DC باید کاملاً تخلیه شوند. تغذیه 15 ولت، خازن‌های Bootstrap، مقاومت‌های شنت، مدار CSC، فرمان‌های MCU، سیم‌پیچ کمپرسور و خازن اصلی باس نیز باید بررسی شوند.

سطح هیت‌سینک باید صاف و تمیز باشد و از خمیر حرارتی مناسب استفاده شود. گشتاور پیشنهادی برای پیچ M3 برابر 0.7 نیوتن‌متر است. سفت‌کردن بیش‌ازحد یا نامتقارن پیچ‌ها می‌تواند به زیرلایه سرامیکی ماژول آسیب برساند.

چرا خرید از توکل الکترونیک؟

توکل الکترونیک در فروش و تأمین ماژول IPM، قطعات اینورتر، ماژول IGBT و نیمه‌هادی‌های قدرت فعالیت دارد.

مزایای خرید شامل موارد زیر است:

• بررسی پارت‌نامبر قبل از سفارش
• امکان ارسال تصویر قطعه معیوب
• استعلام قیمت و موجودی روز
• امکان خرید تعدادی و تأمین شرکتی
• صدور پیش‌فاکتور
• حضور فیزیکی در بازار جمهوری تهران
• ارسال به سراسر کشور

سوالات متداول

FNE41060 چه نوع قطعه‌ای است؟

یک ماژول IPM سه‌فاز مبتنی بر IGBT با ولتاژ 600 ولت و جریان 10 آمپر است.

آیا این مدل برای یخچال سامسونگ است؟

بله، عنوان دیتاشیت آن را به‌عنوان مدل مخصوص یخچال سامسونگ معرفی می‌کند؛ اما مدل برد و دستگاه باید تطبیق داده شود.

آیا FNE41060 ترمیستور داخلی دارد؟

بخش معرفی دیتاشیت به پایش دما اشاره می‌کند، اما پین‌آوت و مدار داخلی پایه‌های 1 و 2 را N.C. نشان می‌دهند. بنابراین وجود خروجی NTC قابل استفاده تأیید نمی‌شود.

آیا FNB41060 جایگزین این مدل است؟

خیر. در FNB41060 پایه‌های 1 و 2 مربوط به ترمیستور هستند، اما در این مدل بدون اتصال‌اند. جایگزینی بدون بررسی برد توصیه نمی‌شود.

آیا حفاظت اتصال کوتاه دارد؟

بله، اما فقط برای IGBTهای Low Side و با استفاده از شنت و فیلتر خارجی.
