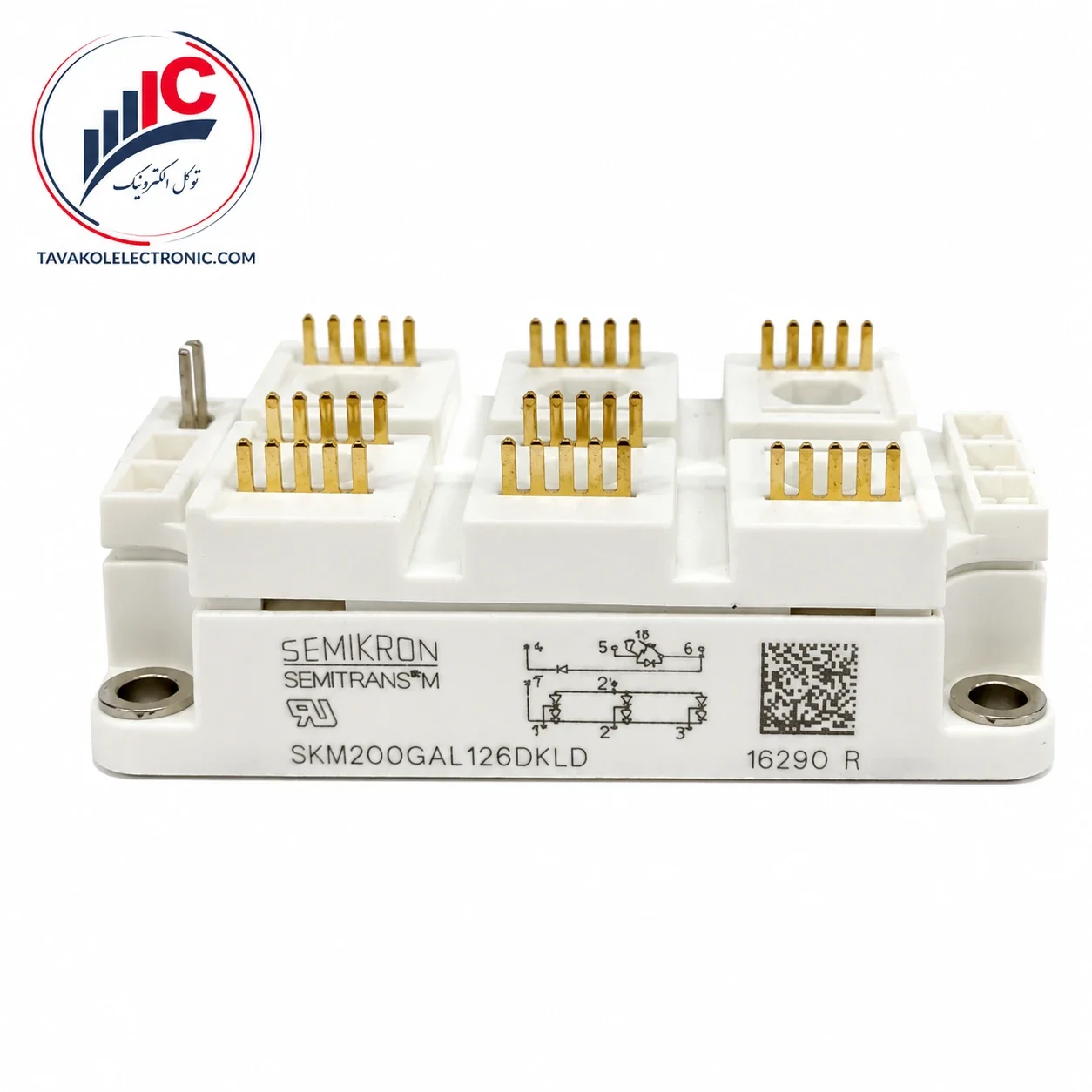

SKM200GAL126DKLD یک ماژول قدرت صنعتی از برند SEMIKRON و خانواده GAL است که برای مدارهای چاپر، کنترل انرژی باس DC و سوئیچینگ توان بالا بهکار میرود. مدار چاپشده روی بدنه نشان میدهد این محصول فقط یک IGBT ساده یا نیمپل معمولی نیست و از آرایش اختصاصی IGBT و دیودهای قدرت استفاده میکند.
این نسخه با بدنه SEMITRANS M عرضه شده و پسوند DKLD بخش مهمی از کد فنی آن است. مدل استاندارد SKM200GAL126D در بدنه SEMITRANS 3 قرار دارد؛ بنابراین نزدیکبودن نام یا ظاهر برای جایگزینی مستقیم کافی نیست. خریدار باید پینآوت، دیاگرام داخلی، ابعاد و مدل برد دستگاه را بررسی کند.
خانواده مرجع این محصول با فناوری IGBT 3 Trench، ولتاژ 1200 ولت و توپولوژی Chopper/Booster معرفی شده است. کاربردهای رسمی خانواده شامل درایوهای AC، سیستم UPS و دستگاههای جوش الکترونیکی است.
SKM200GAL126DKLD در بازار تعمیرات همچنین بهعنوان یکی از ماژولهای مورد استفاده در برخی تجهیزات نساجی Picanol شناخته میشود؛ بااینحال مدل ماشین و شماره برد باید پیش از خرید بررسی شوند.
برای خرید SKM200GAL126DKLD، استعلام قیمت و بررسی تطبیق فنی، با توکل الکترونیک تماس بگیرید.
| مشخصه | اطلاعات |
|---|---|
| پارتنامبر | SKM200GAL126DKLD |
| برند | SEMIKRON |
| سری درجشده روی لیبل | SEMITRANS M |
| نوع قطعه | ماژول چاپر IGBT |
| توپولوژی خانواده | Chopper / Booster |
| ولتاژ مرجع | 1200 ولت |
| جریان اعلامشده در بازار | 200 آمپر؛ نیازمند تأیید |
| جریان نامی مدل پایه | 150 آمپر |
| فناوری مرجع | IGBT 3 Trench |
| کاربرد | درایو، UPS، جوش و برخی تجهیزات Picanol |
| وضعیت دیتاشیت | دیتاشیت دقیق DKLD در دسترس نیست |
مقادیر 1200 ولت و 150 آمپر از مدل پایه رسمی گرفته شدهاند. عدد 200 آمپر فقط در منابع فروش مربوط به کد دقیق دیده میشود و برای طراحی یا جایگزینی باید جداگانه تأیید شود.
فناوری Trench، ضریب دمایی مثبت VCE(sat) و قابلیت تحمل اتصال کوتاه از ویژگیهای اعلامشده برای مدل پایه خانواده GAL هستند.
SKM200GAL126DKLD برای مدارهایی قابل استفاده است که دقیقاً همین آرایش داخلی و ترمینالبندی را بهکار میبرند. کاربردهای قابلبررسی آن شامل موارد زیر است:
در تجهیزات Picanol بهتر است علاوه بر کد کامل قطعه، مدل ماشین و شماره برد نیز هنگام استعلام اعلام شود. این کار احتمال اشتباه میان نسخههای DKL، DKLD و مدلهای 123 یا 126 را کاهش میدهد.
برای مشاهده قطعات مشابه، میتوانید دسته خرید IGBT توکل الکترونیک را بررسی کنید.
جهت بررسی اسناد فنی ، میتوانید به سایت رسمی شرکت SEMIKRON مراجعه نمایید
| مدل نزدیک | تفاوت مهم |
|---|---|
| SKM200GAL126D | مدل پایه با بدنه SEMITRANS 3 |
| SKM200GAL126DKL | پسوند متفاوت و نیازمند بررسی |
| SKM200GAL123DKLD | نسخه خانواده نزدیک با کد 123 |
| SKM200GAH126DKLT | حروف GAH و پسوند DKLT |
| SKM200GB126D | ماژول نیمپل با مدار داخلی متفاوت |
هیچیک از مدلهای بالا بدون بررسی مدار داخلی و پینآوت، جایگزین قطعی SKM200GAL126DKLD محسوب نمیشوند. حتی حذف یک حرف از انتهای کد ممکن است به نسخه متفاوتی از ماژول مربوط باشد.
پیش از سفارش SKM200GAL126DKLD این موارد را تطبیق دهید:
شباهت ظاهری یا یکسانبودن ولتاژ برای جایگزینی کافی نیست. انتخاب نمونه ناسازگار میتواند باعث خرابی مجدد برد قدرت، گیتدرایور یا قطعات متصل به باس DC شود.
| پارامتر | مقدار مرجع مدل پایه |
|---|---|
| VCES | 1200 ولت |
| ICnom | 150 آمپر |
| IC در TC=80°C | 186 آمپر |
| IC در TC=25°C | 260 آمپر |
| VGES | ±20 ولت |
| محدوده دمای پیوند | 40- تا 150+ درجه سانتیگراد |
| Visol | 4000 ولت AC |
| VCE(sat) معمول در 150A و 25°C | 1.71 ولت |
| Rth(j-c) هر IGBT | 0.13 K/W |
| فناوری | IGBT 3 Trench |
این جدول مربوط به مدل پایه SKM200GAL126D است. برای نسخه SKM200GAL126DKLD، مقادیر تلفات، گشتاور نصب، مقاومت حرارتی و مشخصات دقیق سوئیچینگ باید از مدرک اختصاصی سازنده یا اطلاعات دستگاه تأیید شوند.
سطح هیتسینک باید صاف، تمیز و بدون باقیمانده خمیر حرارتی قبلی باشد. خمیر حرارتی را با ضخامت یکنواخت استفاده کنید و پیچها را مرحلهای و متقارن ببندید. از گشتاور مربوط به مدلهای ظاهراً مشابه استفاده نکنید.
پیش از روشنکردن SKM200GAL126DKLD موارد زیر بررسی شوند:
این خانواده در دیتاشیت بهعنوان قطعه حساس به تخلیه الکترواستاتیکی معرفی شده است؛ بنابراین هنگام حمل و نصب باید اصول ESD رعایت شوند.
توکل الکترونیک امکان بررسی پارتنامبر، لیبل و تفاوت مدلهای نزدیک را پیش از خرید فراهم میکند. تخصص در قطعات قدرت صنعتی، حضور فیزیکی در بازار جمهوری تهران و پیگیری سفارش، احتمال خرید قطعه ناسازگار را کاهش میدهد.
برای استعلام موجودی و قیمت SKM200GAL126DKLD با واحد فروش توکل الکترونیک تماس بگیرید.
یک ماژول IGBT قدرت از خانواده GAL با توپولوژی مرجع چاپر/بوستر و مدار سفارشی است.
برخی منابع فروش کد دقیق را 200 آمپر معرفی میکنند، اما دیتاشیت رسمی مدل پایه جریان نامی 150 آمپر را اعلام کرده است؛ بنابراین مقدار دقیق نسخه DKLD باید تأیید شود.
این پارتنامبر در بازار برای بعضی تجهیزات Picanol عرضه میشود، اما شماره برد، مدل ماشین و کد کامل قطعه قبلی باید تطبیق داده شوند.
خیر. تفاوت پسوند ممکن است به مدار داخلی، پینآوت، بدنه یا نسخه سفارشی محصول مربوط باشد.
گیتدرایور، خازن DC Link، مدار پیششارژ، اسنابر، فیوزها، بار خروجی و سیستم خنککاری باید بررسی شوند.
| Part Number | SKM200GAL126DKLD |
|---|---|
| برند | SEMIKRON |
| مشخصات فنی | 1200V |
