توضیحات

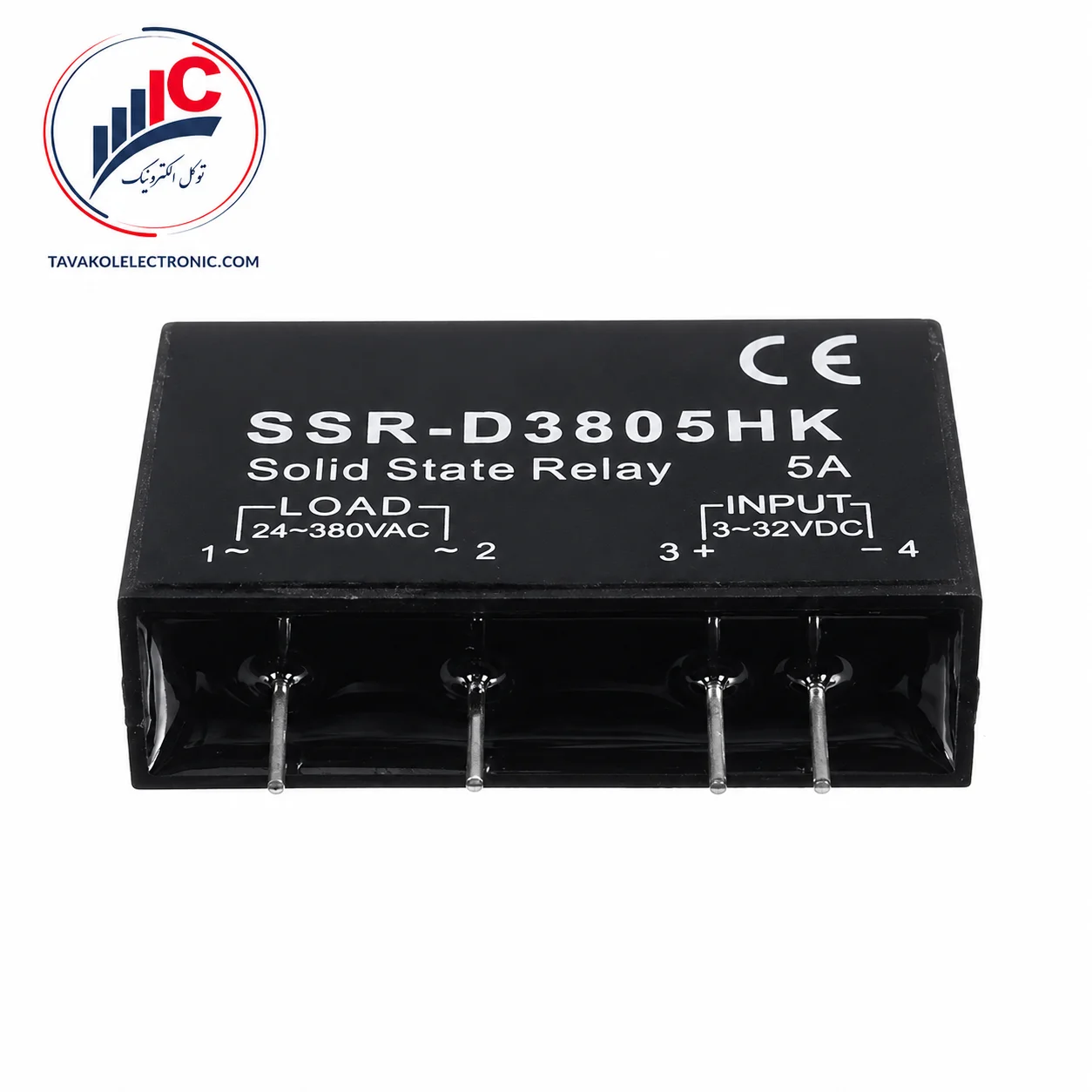

رله حالت جامد بردی 5 آمپر SSR-D3805HK

رله SSR-D3805HK یک رله حالت جامد تک‌فاز برای کنترل بار AC با استفاده از فرمان DC است. براساس مشخصات درج‌شده روی بدنه، این مدل با ورودی 3 تا 32 ولت DC فعال می‌شود و برای قطع و وصل بارهای 24 تا 380 ولت AC با جریان درج‌شده 5 آمپر طراحی شده است.

فرم پایه‌دار این محصول برای نصب مستقیم روی برد مدار چاپی یا PCB مناسب است. این قطعه می‌تواند برای تعمیر بردهایی استفاده شود که دقیقاً از همین پارت‌نامبر، آرایش پایه و مشخصات الکتریکی استفاده می‌کنند.

خرید و قیمت SSR-D3805HK

برای خرید SSR-D3805HK مهم‌ترین نکته، تطبیق کامل پارت‌نامبر، نوع ورودی و خروجی، ترتیب پایه‌ها و مشخصات بار با قطعه قبلی است. این محصول یک رله مکانیکی معمولی نیست؛ خروجی آن با استفاده از عنصر نیمه‌هادی قطع و وصل می‌شود و برای کنترل بار AC از طریق یک سیگنال فرمان DC در نظر گرفته شده است.

قیمت SSR-D3805HK به موجودی روز، تعداد سفارش و شرایط تأمین بستگی دارد. برای استعلام قیمت و موجودی، تعداد موردنیاز و در صورت امکان تصویر قطعه قبلی یا برد محل نصب را برای بخش فروش توکل الکترونیک ارسال کنید.

در سفارش‌های تعدادی، خرید عمده و تأمین شرکتی نیز امکان بررسی تعداد قابل‌تحویل، قیمت عمده، زمان آماده‌سازی و صدور پیش‌فاکتور وجود دارد.

این مدل چهار پایه دارد. پایه‌های ۱ و ۲ در مسیر بار AC قرار می‌گیرند و پایه‌های ۳ مثبت و ۴ منفی برای ورودی فرمان DC هستند. پیش از ثبت سفارش، فاصله و محل پایه‌ها را با PCB دستگاه مقایسه کنید.

مشخصات مهم برای خریدار

ویژگی‌های مهم SSR-D3805HK

در رله‌های حالت جامد، قطع و وصل مدار بدون کنتاکت متحرک انجام می‌شود. به همین دلیل صدای مکانیکی رله‌های معمولی وجود ندارد و سایش فیزیکی کنتاکت نیز اتفاق نمی‌افتد. این ساختار در مدارهای سازگار با تعداد دفعات قطع و وصل بیشتر کاربرد دارد.

پکیج پایه‌دار SSR-D3805HK برای نصب مستقیم روی PCB طراحی شده است. این ویژگی برای تعمیر بردی که قبلاً همین قطعه روی آن نصب بوده یا برای طراحی‌هایی که فضای محدودی دارند اهمیت دارد.

محدوده ورودی 3 تا 32 ولت DC امکان فرمان‌دادن به قطعه از مدارهای کنترلی مختلف را فراهم می‌کند. بااین‌حال باید قطب مثبت و منفی ورودی کاملاً رعایت شود.

عدد 5 آمپر مقدار درج‌شده روی بدنه محصول است. جریان قابل استفاده در عمل به نوع بار، جریان هجومی، دمای محیط، مدت روشن‌بودن و طراحی حرارتی برد بستگی دارد. در رله‌های SSR، افزایش جریان و دمای محیط می‌تواند ظرفیت عملی خروجی را کاهش دهد؛ بنابراین جریان نامی نباید بدون بررسی شرایط نصب مبنای انتخاب نهایی قرار گیرد.

کاربردهای SSR-D3805HK

این محصول می‌تواند در بردهای سازگار برای کنترل بارهای AC استفاده شود. برخی کاربردهای منطقی آن عبارت‌اند از:

• کنترل هیتر و المنت در محدوده مجاز
• مدارهای کنترل دما
• کنترل روشنایی AC
• بردهای اتوماسیون و فرمان
• تجهیزات آزمایشگاهی و کنترلی
• مدارهای کنترل بار با فرمان DC
• تعمیر برد دارای همین پارت‌نامبر و پین‌آوت

برای بارهای القایی مانند موتور، فن، پمپ، کمپرسور یا شیر برقی، تنها عدد 5 آمپر معیار کافی نیست. جریان راه‌اندازی، اختلاف فاز بار، نوع سوئیچینگ SSR و حفاظت مدار باید جداگانه بررسی شوند.

به‌دلیل در دسترس‌نبودن دیتاشیت رسمی دقیق، استفاده از این مدل برای بارهای حساس، القایی یا دارای جریان هجومی بالا بدون بررسی عملی مدار توصیه نمی‌شود.

برای مشاهده مدل‌های دیگر می‌توانید به دسته خرید رله در فروشگاه توکل الکترونیک مراجعه کنید.

نکات مهم قبل از خرید

پیش از سفارش SSR-D3805HK موارد زیر را بررسی کنید:

• تطبیق کامل پارت‌نامبر روی قطعه قبلی
• ورودی فرمان 3 تا 32 ولت DC
• خروجی مناسب بار 24 تا 380 ولت AC
• رعایت مثبت و منفی پایه‌های 3 و 4
• تطبیق پایه‌های 1 تا 4 با مدار چاپی
• بررسی فاصله پایه‌ها و ابعاد بدنه
• بررسی نوع بار مصرف‌کننده
• بررسی جریان لحظه شروع بار
• بررسی دمای محیط و تهویه اطراف قطعه
• بررسی سالم‌بودن مدار فرمان و بار
• ارسال تصویر پشت و روی برد هنگام استعلام

این مدل برای قطع و وصل بار DC در بخش خروجی معرفی نشده است. عبارت DC به ورودی فرمان مربوط می‌شود و خروجی آن برای بار AC مشخص شده است.

تنها مشابه‌بودن ظاهر یا تعداد پایه‌ها برای انتخاب جایگزین کافی نیست. در صورت تعویض رله سوخته، ابتدا علت خرابی، اتصال کوتاه احتمالی بار و سلامت مدار فرمان نیز بررسی شود.

تفاوت با مدل‌های مشابه

در همین خانواده، مدل‌های SSR-D3803HK و SSR-D3808HK نیز در بازار دیده می‌شوند. این مدل‌ها معمولاً به‌ترتیب با جریان‌های درج‌شده 3، 5 و 8 آمپر عرضه می‌شوند.

بااین‌حال، مدل 8 آمپر را نباید فقط به‌دلیل بالاتر بودن عدد جریان، جایگزین مستقیم مدل 5 آمپر در نظر گرفت. ابعاد، فاصله پایه‌ها، طراحی داخلی، شرایط حرارتی و سازگاری با PCB باید بررسی شوند.

برای تعمیر برد، اولویت با همان کد کامل درج‌شده روی قطعه قبلی است. جایگزینی مدل‌های نزدیک بدون بررسی مدار و فرم پایه‌ها توصیه نمی‌شود.

چرا خرید از توکل الکترونیک؟

• بررسی پارت‌نامبر پیش از ثبت سفارش
• امکان ارسال تصویر قطعه برای تطبیق اولیه
• استعلام قیمت و موجودی روز
• فروش تکی و تعدادی براساس موجودی
• امکان خرید عمده و تأمین شرکتی
• صدور پیش‌فاکتور
• ارسال سفارش به سراسر کشور
• امکان مراجعه حضوری در بازار جمهوری تهران
• مشاوره برای کاهش احتمال خرید اشتباه

برای خرید SSR-D3805HK، تعداد موردنیاز و تصویر واضح قطعه قبلی را ارسال کنید تا قیمت، موجودی و شرایط فروش بررسی شود.

سوالات متداول خرید SSR-D3805HK

SSR-D3805HK چه نوع قطعه‌ای است؟

این محصول یک رله حالت جامد بردی با ورودی فرمان DC و خروجی مخصوص بار AC است.

ولتاژ ورودی این رله چقدر است؟

براساس نوشته روی بدنه، ورودی کنترل آن 3 تا 32 ولت DC است. قطب مثبت و منفی پایه‌های ورودی باید رعایت شوند.

ولتاژ و جریان خروجی چقدر است؟

محدوده ولتاژ بار 24 تا 380 ولت AC و جریان درج‌شده روی بدنه 5 آمپر است. جریان عملی باید براساس نوع بار و شرایط حرارتی بررسی شود.

آیا این مدل برای کنترل بار DC مناسب است؟

خیر. این مدل از نوع DC-AC است؛ یعنی ورودی فرمان آن DC و خروجی آن برای قطع و وصل بار AC در نظر گرفته شده است.

آیا SSR-D3805HK رله مکانیکی است؟

خیر. این محصول یک رله حالت جامد است و در بخش خروجی از ساختار نیمه‌هادی استفاده می‌کند.

آیا SSR-D3808HK جایگزین مستقیم این مدل است؟

صرفاً بالاتر بودن عدد جریان کافی نیست. ابعاد، پین‌آوت، مدار داخلی و شرایط حرارتی باید بررسی شوند.

برای استعلام موجودی چه اطلاعاتی ارسال کنیم؟

پارت‌نامبر کامل، تعداد موردنیاز، تصویر واضح قطعه، نمای پایه‌ها، شماره برد و نوع باری که قرار است کنترل شود را ارسال کنید.

جمع‌بندی و استعلام موجودی

SSR-D3805HK یک رله SSR بردی 5 آمپر با ورودی فرمان 3 تا 32 ولت DC و خروجی مناسب بار 24 تا 380 ولت AC است. مهم‌ترین نکته در زمان سفارش، تطبیق پارت‌نامبر، قطب ورودی، آرایش پایه‌ها، نوع بار و شرایط حرارتی با مدار قبلی است.

برای دریافت قیمت روز، بررسی موجودی، خرید عمده یا سفارش SSR-D3805HK با توکل الکترونیک تماس بگیرید.
