در طراحی شبکههای کنترل توان تمامکنترلشده و سافت استارترهای صنعتی، استفاده از سوئیچهای قدرتی که قابلیت کنترل دقیق زاویه آتش در هر دو نیمسیکل را داشته باشند، یک الزام مهندسی است. ماژول MCC162-16io1 یک بلوک قدرت فوقالعاده جانسخت از تولیدات کمپانی پرآوازه آی ایکس وای اس (IXYS) است. این پارتنامبر استراتژیک، یک ماژول تریستور دوبل (Dual Thyristor) یکپارچه است که به طور اختصاصی برای مدیریت توان متناوب (AC) و یکسوسازی کنترلشده در جریانهای بالا طراحی شده است.
استفاده از فناوری پیشرفته اتصال مستقیم مسی (DCB) روی بستر سرامیکی در این قطعه، باعث شده تا انتقال حرارت با بالاترین سرعت ممکن انجام شود. برای تکنسینهایی که در زمینه تعمیر سافت استارتر و کورههای القایی فعالیت میکنند، خرید ماژول MCC162-16io1 به دلیل دارا بودن دو عدد تریستور (SCR) کاملاً مستقل در یک پکیج، قابلیت اطمینان بینظیری در برابر جریانهای هجومی به ارمغان میآورد و نیاز به سیمکشیهای اضافی روی هیتسینک را کاملاً از بین میبرد.
جهت کپی کردن آسان در سایت و جلوگیری از هرگونه بههمریختگی چیدمان متنی در مرورگرها، تمامی مقادیر الکتریکی استخراجشده از دیتاشیت رسمی شرکت IXYS به صورت کاملاً فارسی و متنی تنظیم شدهاند. جدول زیر پارامترهای نامی این قطعه را نشان میدهد:
| پارامتر الکتریکی و فیزیکی کالا MCC162-16io1 | مقادیر استاندارد کارخانه (دیتاشیت رسمی) |
| برند و اصالت قطعه | آی ایکس وای اس (IXYS) |
| نوع ساختار نیمههادی داخلی | دو عدد تریستور قدرت به صورت سری (تریستور دوبل) |
| بیشینه ولتاژ معکوس پیک (VRRM) | ۱۶۰۰ ولت |
| جریان متوسط نامی هدایتی (ITAVM) | ۱۹۰ آمپر (تضمینشده در دمای بدنه ۸۰ درجه سانتیگراد) |
| جریان موثر عبوری (ITRMS) | ۳۰۰ آمپر |
| پیک جریان هجومی غیرتکراری (ITSM) | ۵۴۰۰ آمپر (در پالس ۱۰ میلیثانیه و دمای ۴۵ درجه سانتیگراد) |
| ولتاژ تست ایزولاسیون عایق بدنه | ۳ کیلوولت به صورت موثر در فرکانس ۵۰ هرتز (به مدت ۱ دقیقه) |
| ولتاژ آستانه گیت (VGT) | ۱.۵ ولت (حداکثر ولتاژ برای تریگر شدن تریستورها) |
| نوع عایقبندی و انتقال حرارت | صفحه پایه فلزی با بستر سرامیکی ایزوله اکسید آلومینیوم |
تحمل ولتاژ شبکه تا ۱۶۰۰ ولت در کنار جریان متوسط ۱۹۰ آمپر، ماژول MCC162-16io1 را به ارکان اصلی مدارهای تمامکنترلشده تبدیل کرده است. عمده موارد مصرف این نیمههادی قدرتمند شامل گزینههای زیر است:
سافت استارترهای صنعتی: کنترل زاویه آتش و راهاندازی نرم موتورهای متناوب (AC) جهت جلوگیری از شوک مکانیکی و افت ولتاژ شبکه.
درایوهای موتور دیسی (DC Drives): یکسوسازی تمامکنترلشده جهت تنظیم بسیار دقیق دور موتورهای جریان مستقیم سنگین.
تجهیزات کنترل دمای صنعتی: سوئیچینگ دقیق المنتهای حرارتی در کورههای القایی و هیترهای توان بالا با قابلیت کنترل توان خروجی.
کنترلکنندههای نور و توان متناوب: استفاده در دیمرهای صنعتی و جبرانسازهای توان راکتیو.
قطعات تریستوری به دلیل استفاده در ورودی مدارها، به شدت در معرض نوسانات شبکه برق و اسپایکهای ولتاژی هستند. ورود نمونههای تعمیری، فیک و تغییر لیبلدادهشده از این ماژول تریستور دوبل ۱۶۰۰ ولت به بازار، چالشهای بزرگی برای خطوط تولید ایجاد کرده است. استفاده از قطعه تقلبی، توانایی تحمل جریانهای هجومی ۵۴۰۰ آمپری در لحظه استارت موتور را نداشته و به سرعت اتصال کوتاه میشود. این حادثه مستقیماً باعث ذوب شدن فیوزها و آسیب به بردهای راهانداز (Gate Driver) میشود. به همین دلیل، بررسی دقیق اصالت کالا همواره بر فاکتور قیمت MCC162-16io1 ارجحیت کامل دارد.
فروشگاه “توکل الکترونیک” اصالت فیزیکی، لیبل تاییدشده کارخانه IXYS و سلامت عایق سرامیکی این قطعه را ۱۰۰٪ تضمین میکند. شما میتوانید جهت خرید ماژول MCC162-16io1 با اطمینان از تطابق آن با استانداردهای فابریک دستگاه خود، اقدام فرمایید.
برای دسترسی به قطعات مکمل، از دستهبندی ابزارآلات و قطعات الکترونیک فروشگاه توکل الکترونیک دیدن فرمایید.
۱. تفاوت قطعه سری MCC با سری MCD در چیست؟
ماژول MCC162-16io1 (همین قطعه) از دو عدد تریستور کامل تشکیل شده که برای مدارهای تمامکنترلشده نیاز به دو پالس فرمان مجزا دارد؛ اما سری MCD دارای یک تریستور و یک دیود است و در مدارهای یکسوساز نیمهکنترلشده استفاده میشود.
۲. آیا بدنه این قطعه از نظر الکتریکی ایزوله است؟
بله، پکیج این ماژول دارای ساختار ایزولاسیون داخلی تا ۳ کیلوولت است؛ بنابراین صفحه پایه فلزی آن ولتاژی نداشته و میتوانید آن را با خمیر سیلیکون مستقیماً روی هیتسینک نصب کنید.
۳. گشتاور مکانیکی مجاز برای بستن ترمینالهای قدرت چقدر است؟
طبق توصیههای اکید دیتاشیت، برای اتصال کابلشوها به ترمینالهای بالایی (پیچ M8) باید از گشتاوری بین ۴.۵ تا ۷ نیوتن متر استفاده شود تا از ایجاد مقاومت تماسی و ذوب شدن پایهها در جریان ۱۹۰ آمپر جلوگیری گردد.
۴. آیا این تریستور دوبل به مدار اسنابر (Snubber) نیاز دارد؟
بله، برای حفاظت از هر دو تریستور در برابر تغییرات ناگهانی ولتاژ (dv/dt) و جلوگیری از روشن شدن ناخواسته، استفاده از مدار اسنابر مقاومتی-خازنی (RC) در حالت موازی با پایانههای اصلی اکیداً توصیه میشود.
| Part Number | MCC162-16IO1 |
|---|---|
| برند | IXYS |
| مشخصات فنی | 190A-1600V |
درمورد این محصول دیدگاه درج کنید.

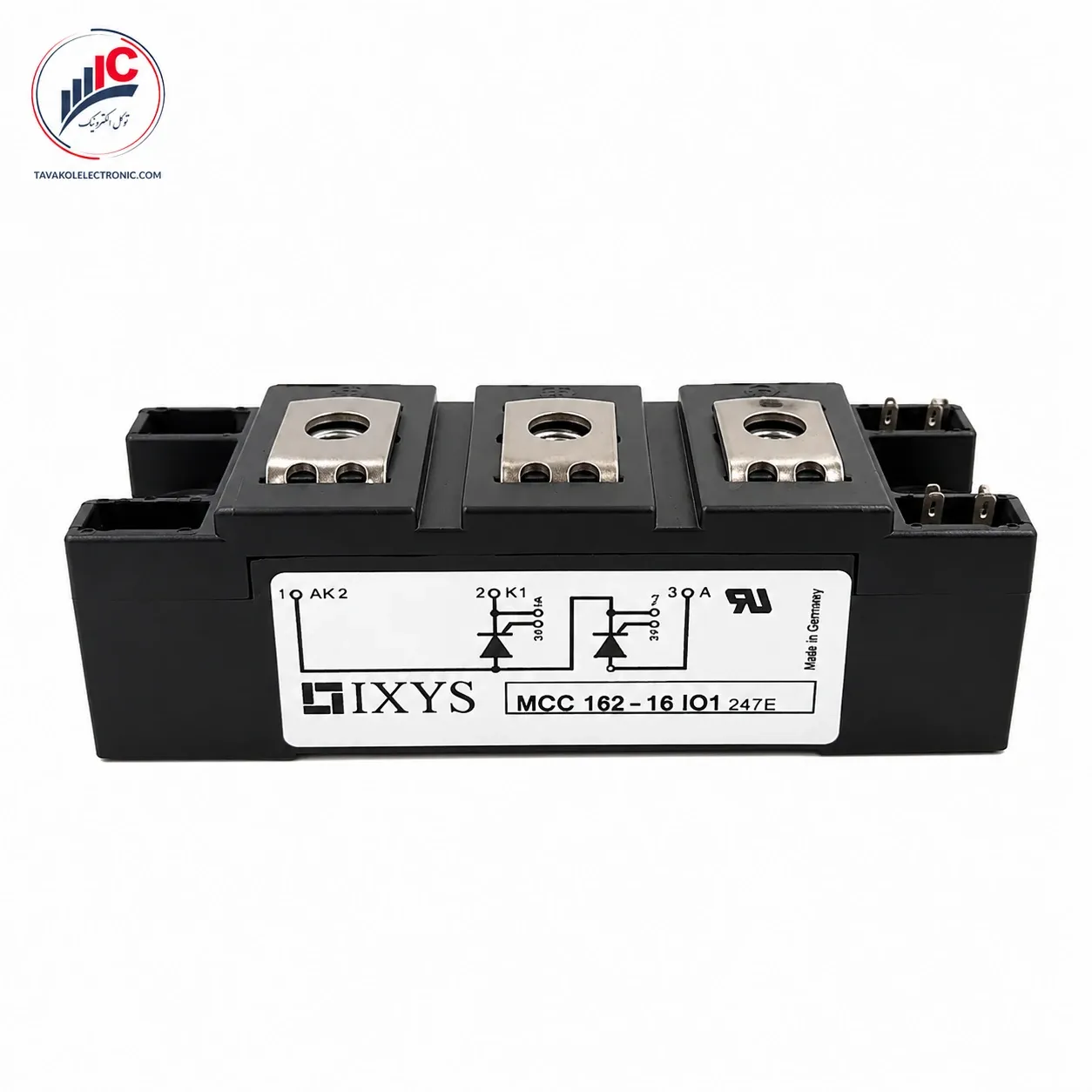

ماژول تریستور MCC162-16IO1 برند IXYS
