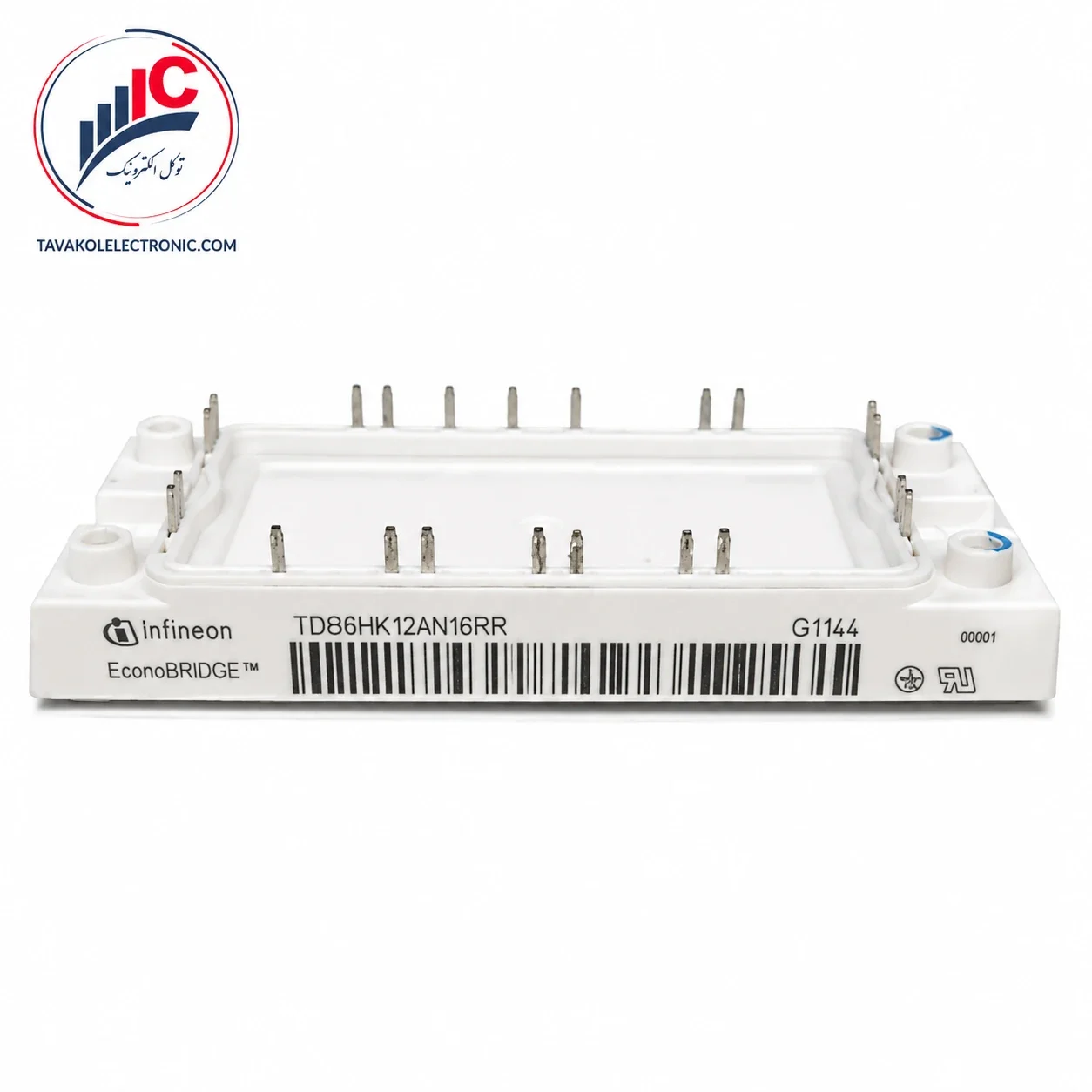

ماژول تریستور با چاپر IGBT مدل TDB6HK124N16RR

توضیحات

معرفی TDB6HK124N16RR

TDB6HK124N16RR یک ماژول قدرت ترکیبی از برند eupec است که چند بخش اصلی یک مبدل صنعتی را در یک پکیج واحد قرار می‌دهد. ساختار داخلی این محصول شامل رکتیفایر سه‌فاز نیمه‌کنترل‌شونده، تریستور و دیودهای یکسوکننده، چاپر ترمز IGBT، دیود سریع و سنسور دمای NTC است.

این ترکیب باعث می‌شود ماژول در تجهیزاتی استفاده شود که علاوه بر تبدیل برق سه‌فاز AC به باس DC، به مدار کنترل توان و تخلیه انرژی روی مقاومت ترمز نیز نیاز دارند. به همین دلیل، این محصول بیشتر در درایوهای صنعتی، سیستم‌های کنترل موتور و مبدل‌های قدرت قدیمی یا تخصصی دیده می‌شود.

بخش رکتیفایر ماژول دارای ولتاژ تکرارشونده ۱۶۰۰ ولت و جریان خروجی ۱۲۵ آمپر در دمای کیس ۸۵ درجه سانتی‌گراد است. بخش چاپر ترمز نیز از یک IGBT با ولتاژ کلکتور امیتر ۱۲۰۰ ولت و جریان پیوسته ۷۰ آمپر در دمای کیس ۸۰ درجه سانتی‌گراد استفاده می‌کند.

وجود چند مدار قدرت در یک بدنه باعث می‌شود شباهت ظاهری با سایر ماژول‌ها برای جایگزینی کافی نباشد. هنگام خرید باید پارت‌نامبر کامل، مدار داخلی، پایه‌های قدرت، پایه‌های فرمان و سیستم ترمز دستگاه بررسی شوند.

برای خرید TDB6HK124N16RR، اطلاع از قیمت روز و استعلام موجودی با توکل الکترونیک تماس بگیرید.

مشخصات کلیدی محصول

ویژگی‌های مهم

• ترکیب رکتیفایر سه‌فاز و چاپر ترمز در یک پکیج
• دارای تریستور و دیود قدرت برای یکسو‌سازی نیمه‌کنترل‌شونده
• ولتاژ نامی ۱۶۰۰ ولت در بخش رکتیفایر
• جریان خروجی ۱۲۵ آمپر در شرایط مشخص دیتاشیت
• IGBT داخلی با ولتاژ ۱۲۰۰ ولت
• جریان پیوسته IGBT برابر با ۷۰ آمپر
• دارای دیود سریع مخصوص مدار چاپر
• مجهز به سنسور دمای NTC پنج کیلو‌اهم
• دارای بیس عایق و مناسب نصب روی هیت‌سینک
• طراحی‌شده برای کاربردهای قدرت و کنترل موتور

ساختار یکپارچه این محصول می‌تواند تعداد اتصالات خارجی مدار قدرت را کاهش دهد، اما هنگام تعویض نیز نیازمند تطبیق دقیق‌تر نسبت به ماژول‌های ساده است.

برای دریافت قیمت TDB6HK124N16RR و استعلام موجودی با توکل الکترونیک تماس بگیرید.

کاربردهای صنعتی

ماژول TDB6HK124N16RR برای تجهیزاتی مناسب است که از ورودی سه‌فاز، باس DC و مدار ترمز مقاومتی استفاده می‌کنند. کاربردهای متداول و منطقی این محصول شامل موارد زیر است:

• درایوهای کنترل موتور صنعتی
• اینورترهای دارای چاپر ترمز داخلی
• مبدل‌های AC به DC سه‌فاز
• تجهیزات کنترل سرعت موتور
• تابلوهای قدرت و کنترل صنعتی
• ماشین‌آلات دارای کاهش سرعت سریع
• سیستم‌های دارای مقاومت ترمز
• خطوط تولید و اتوماسیون صنعتی
• تعمیر درایوها و مبدل‌های قدیمی eupec
• تجهیزات قدرت دارای رکتیفایر نیمه‌کنترل‌شونده

این ماژول نباید صرفاً بر اساس جریان یا ولتاژ در هر تجهیزی استفاده شود. توپولوژی رکتیفایر، نوع فرمان تریستورها و مدار گیت چاپر باید با دستگاه اصلی سازگار باشند.

برای مشاهده سایر مدل‌ها می‌توانید وارد دسته خرید ماژول تریستور شوید.

برای دریافت قیمت TDB6HK124N16RR و استعلام موجودی با توکل الکترونیک تماس بگیرید.

ساختار داخلی ماژول

دیاگرام صفحه چهارم دیتاشیت نشان می‌دهد که این محصول یک ماژول چندمنظوره است و سه بخش مستقل اما مرتبط دارد:

رکتیفایر سه‌فاز نیمه‌کنترل‌شونده

بخش ورودی از یک پل B6 شامل سه تریستور و سه دیود یکسوکننده تشکیل شده است. این ساختار امکان یکسو‌سازی سه‌فاز همراه با کنترل بخشی از ولتاژ خروجی را فراهم می‌کند.

چاپر ترمز IGBT

IGBT داخلی برای اتصال کنترل‌شده مقاومت ترمز به باس DC استفاده می‌شود. هنگام کاهش سرعت موتور یا برگشت انرژی به باس DC، چاپر می‌تواند انرژی اضافی را روی مقاومت ترمز تخلیه کند.

دیود سریع و سنسور NTC

دیود سریع برای مدیریت مسیر جریان در بخش چاپر در نظر گرفته شده است. سنسور NTC داخلی نیز امکان پایش دمای ماژول را برای مدار کنترلی دستگاه فراهم می‌کند.

این ساختار نشان می‌دهد که محصول نه یک ماژول IGBT معمولی و نه یک رکتیفایر ساده است؛ بلکه یک ماژول Converter و Brake Chopper ترکیبی محسوب می‌شود.

نکات مهم قبل از خرید

پیش از سفارش TDB6HK124N16RR، تمام حروف و اعداد روی ماژول معیوب را بررسی کنید. فرم فاصله‌دار TD B6HK 124 N 16 RR همان مدل است، اما حذف یا تغییر حروفی مانند B6HK، N یا RR ممکن است به محصولی با ساختار متفاوت اشاره کند.

مواردی که باید قبل از خرید کنترل شوند:

• پارت‌نامبر کامل ماژول قبلی
• ساختار رکتیفایر سه‌فاز
• تعداد و محل پایه‌های قدرت
• پایه‌های گیت تریستور
• پایه‌های گیت و امیتر IGBT
• پایه‌های سنسور دمای NTC
• ولتاژ باس DC دستگاه
• جریان واقعی ورودی و موتور
• مقدار و توان مقاومت ترمز
• سازگاری مدار گیت چاپر
• ابعاد و محل پیچ‌های نصب
• وضعیت هیت‌سینک و سیستم خنک‌کاری

ماژول‌های مشابه با رکتیفایر کاملاً دیودی، رکتیفایر تمام‌کنترل‌شونده یا IGBT با جریان متفاوت، لزوماً جایگزین مستقیم این محصول نیستند.

برای بررسی اولیه می‌توانید تصویر واضح قطعه، شماره دستگاه و عکس کانکتورها را برای توکل الکترونیک ارسال کنید.

مقادیر فنی مهم

مقادیر جدول مربوط به شرایط آزمون مشخص‌شده در دیتاشیت هستند و نباید بدون درنظرگرفتن دما، سیکل کاری و خنک‌کاری به‌عنوان جریان عملی دستگاه در نظر گرفته شوند.

سنسور دما و مشخصات مکانیکی

سنسور NTC داخلی در دمای ۲۵ درجه سانتی‌گراد دارای مقاومت نامی ۵ کیلو‌اهم است. مقدار مقاومت آن در دمای ۱۰۰ درجه تقریباً ۴۹۳ اهم با تلرانس پنج درصد اعلام شده است.

وزن تقریبی ماژول ۱۸۵ گرم و گشتاور پیشنهادی برای پیچ‌های مکانیکی ۴ نیوتن‌متر با تلرانس ۱۵ درصد است. ابعاد کلی نشان‌داده‌شده در نقشه مکانیکی تقریباً ۱۰۷٫۵ در ۴۵ میلی‌متر است.

پیش از خرید، ابعاد محصول و محل پایه‌ها را با نمونه موجود در دستگاه تطبیق دهید؛ زیرا یکسان‌بودن مشخصات الکتریکی به‌تنهایی برای نصب مکانیکی کافی نیست.

نکات نصب و جایگزینی

سطح هیت‌سینک باید کاملاً تمیز، صاف و بدون باقی‌مانده خمیر حرارتی قدیمی باشد. خمیر حرارتی باید به‌صورت یکنواخت و با ضخامت مناسب روی سطح تماس قرار بگیرد.

پیچ‌های نصب را به‌صورت مرحله‌ای و متقارن ببندید تا فشار نامتعادل به بدنه ماژول وارد نشود. گشتاور بیش از مقدار دیتاشیت ممکن است باعث آسیب مکانیکی یا تغییر شکل بیس شود.

قبل از راه‌اندازی دستگاه موارد زیر بررسی شوند:

• سلامت مدار تحریک سه تریستور
• صحت فرمان گیت IGBT چاپر
• سالم‌بودن مقاومت ترمز و کابل‌های آن
• نبود اتصال کوتاه در باس DC
• سلامت خازن‌های DC Link
• عملکرد مدار پیش‌شارژ
• سلامت فیوزهای ورودی
• عملکرد فن و گردش هوا
• اتصال صحیح سنسور NTC
• نبود اتصال کوتاه در خروجی اینورتر

خرابی مقاومت ترمز، مدار گیت یا خازن‌های باس می‌تواند باعث آسیب مجدد ماژول جدید شود.

چرا خرید از توکل الکترونیک؟

توکل الکترونیک در زمینه تأمین ماژول‌های قدرت، قطعات درایو و تجهیزات صنعتی فعالیت دارد. پیش از خرید، امکان بررسی اولیه پارت‌نامبر و مقایسه محصول با نمونه معیوب وجود دارد.

مزایای سفارش از توکل الکترونیک:

• استعلام سریع قیمت و موجودی
• بررسی پارت‌نامبر پیش از خرید
• امکان ارسال تصویر برای تطبیق اولیه
• تأمین قطعات صنعتی کمیاب
• مشاوره برای کاهش خطای سفارش
• حضور فیزیکی در بازار جمهوری تهران
• پیگیری سفارش و ارسال به سراسر کشور

برای خرید TDB6HK124N16RR و اطلاع از موجودی فعلی با بخش فروش توکل الکترونیک تماس بگیرید.

سوالات متداول

این محصول دقیقاً چه نوع ماژولی است؟

این قطعه یک ماژول قدرت ترکیبی شامل رکتیفایر تریستوری سه‌فاز، چاپر ترمز IGBT، دیود سریع و سنسور دما است.

آیا TDB6HK124N16RR یک ماژول IGBT معمولی است؟

خیر. IGBT فقط یکی از بخش‌های داخلی محصول است. قسمت اصلی دیگر شامل پل یکسوکننده سه‌فاز نیمه‌کنترل‌شونده است.

ولتاژ و جریان ماژول چقدر است؟

بخش رکتیفایر دارای ولتاژ ۱۶۰۰ ولت و جریان خروجی ۱۲۵ آمپر در دمای کیس ۸۵ درجه است. IGBT چاپر نیز ۱۲۰۰ ولت و ۷۰ آمپر نام‌گذاری شده است.

آیا می‌توان یک پل دیود ساده را جایگزین آن کرد؟

خیر. این ماژول دارای تریستورهای قابل‌کنترل، چاپر ترمز و سنسور دما است و پل دیود ساده عملکرد مشابهی ندارد.

آیا ماژول ۱۲۰۰ ولت ۷۰ آمپر دیگری جایگزین مستقیم است؟

خیر. ولتاژ و جریان مشابه برای جایگزینی کافی نیست. مدار داخلی، پین‌آوت، ابعاد، نوع رکتیفایر و سنسور دما باید یکسان باشند.

قبل از تعویض چه بخش‌هایی بررسی شوند؟

مدار گیت تریستورها، درایور IGBT، مقاومت ترمز، خازن‌های DC Link، مدار پیش‌شارژ، هیت‌سینک و علت خرابی ماژول قبلی باید بررسی شوند.
