SKKH92/18E یک ماژول نیمههادی قدرت از برند SEMIKRON و خانواده SEMIPACK 1 است که یک تریستور کنترلشونده و یک دیود قدرت را در یک پکیج صنعتی ایزوله ترکیب میکند. این ساختار برای مدارهای رکتیفایر نیمهکنترلشده، کنترل توان، کنترل موتور و تجهیزات حرارتی صنعتی مناسب است.
مدل SKKH92/18E دارای ولتاژ تکرارشونده مسدودکنندگی 1800 ولت است و برای مدارهایی طراحی شده که نسبت به نسخههای 1200 یا 1600 ولتی، حاشیه ولتاژی بیشتری نیاز دارند. جریان متوسط نامی این خانواده در شرایط مشخص دیتاشیت 95 آمپر در دمای کیس 85 درجه سانتیگراد است.
ساختار داخلی این محصول شامل یک تریستور و یک دیود است. به همین دلیل SKKH92/18E نباید با مدل SKKT92/18E که دارای دو تریستور است یا با پل دیودهای قدرت ساده اشتباه گرفته شود. تفاوت ساختار داخلی مستقیماً روی مدار فرمان، نوع رکتیفایر و پینآوت اثر میگذارد.
صفحه پایه فلزی ایزوله، اتصالات داخلی Hard Soldered و بدنه فشرده SEMIPACK 1، این ماژول را برای نصب روی هیتسینک و استفاده در مدارهای قدرت صنعتی مناسب میکند.
برای استعلام قیمت، موجودی و بررسی تطبیق SKKH92/18E با مدار دستگاه، با توکل الکترونیک تماس بگیرید.
برای مشاهده مدلهای مشابه، به دسته ماژول تریستور در سایت توکل الکترونیک مراجعه کنید.
جهت بررسی اسناد فنی ، میتوانید به سایت رسمی شرکت SEMIKRON مراجعه نمایید
| مشخصه | مقدار |
|---|---|
| پارتنامبر | SKKH92/18E |
| برند | SEMIKRON |
| خانواده | SEMIPACK 1 |
| نوع قطعه | ماژول تریستور و دیود |
| ساختار داخلی | یک تریستور قدرت + یک دیود قدرت |
| ولتاژ تکرارشونده | 1800V |
| حداکثر ولتاژ RMS | 1900V |
| جریان متوسط نامی | 95A در Tc=85°C |
| حداکثر جریان RMS | 150A |
| جریان ضربهای | 2000A در 25°C |
| ولتاژ ایزولاسیون | 3600V برای 1 ثانیه |
| محدوده دمای پیوند | -40 تا +125°C |
| نوع کیس | A47 |
| وزن تقریبی | 95 گرم |
مشخصات فوق از جدول صفحه اول دیتاشیت خانواده استخراج شدهاند. ابعاد مکانیکی، آرایش ترمینالها و مدار داخلی SKKH نیز در صفحه چهارم سند نمایش داده شده است.
دیتاشیت SEMIKRON کاربردهای رسمی زیر را برای این خانواده معرفی میکند:
در بازار تعمیرات صنعتی، SKKH92/18E میتواند در تجهیزات زیر نیز استفاده شود:
کاربرد نهایی باید با ولتاژ شبکه، جریان بار، زاویه آتش تریستور، نوع کموتاسیون و سیستم خنککاری تطبیق داده شود.
| خانواده | ساختار داخلی |
|---|---|
| SKKH | یک تریستور + یک دیود |
| SKKT | دو تریستور قدرت |
| SKKT B | دو تریستور با چینش متفاوت ترمینالها |
در ساختار SKKH92/18E فقط بخش تریستور دارای پایههای گیت و کاتد کمکی است. دیود داخلی بهصورت غیرقابلکنترل عمل میکند.
به همین دلیل، SKKT92/18E جایگزین مستقیم این محصول نیست. حتی اگر جریان، ولتاژ و ابعاد ظاهری نزدیک باشند، تفاوت در مدار داخلی و پایههای فرمان میتواند باعث عملکرد نادرست مدار شود.
پیش از خرید SKKH92/18E موارد زیر بررسی شوند:
شباهت ظاهری یا یکسانبودن عدد 92 برای جایگزینی کافی نیست. ولتاژ، ساختار داخلی، پینآوت و پسوند محصول باید دقیقاً با مدار دستگاه تطبیق داده شوند.
| پارامتر | مقدار |
|---|---|
| VRRM / VDRM | 1800V |
| حداکثر VRMS | 1900V |
| ITAV | 95A در Tc=85°C |
| ITAV در Tc=100°C | 68A |
| ITRMS | حداکثر 150A |
| ITSM در 25°C | 2000A برای پالس 10ms |
| ITSM در 125°C | 1750A برای پالس 10ms |
| i²t در 25°C | 20000A²s |
| حداکثر VT | 1.65V در IT=300A |
| VTO | حداکثر 0.9V |
| مقاومت شیب rT | حداکثر 2mΩ |
| جریان نشتی | حداکثر 20mA |
| بحرانی di/dt | حداکثر 150A/µs |
| بحرانی dv/dt | حداقل 1000V/µs |
| زمان بازیابی tq | حداکثر 100µs |
| Visol | 3600V/1s یا 3000V/1min |
نمودارهای صفحات دوم و سوم دیتاشیت، تلفات، امپدانس حرارتی، مشخصه هدایت و تحمل جریان ضربهای را نشان میدهند. ظرفیت عملی SKKH92/18E به دمای کیس، شکل موج جریان و طراحی هیتسینک وابسته است.
سطح هیتسینک باید صاف، تمیز و بدون پلیسه باشد. خمیر حرارتی قدیمی باید کاملاً پاک شود و لایهای نازک و یکنواخت از خمیر حرارتی مناسب روی سطح تماس قرار گیرد.
طبق دیتاشیت، گشتاور نصب ماژول روی هیتسینک 5 نیوتنمتر با تلرانس 15 درصد است. گشتاور ترمینالهای قدرت نیز 3 نیوتنمتر با تلرانس 15 درصد اعلام شده است.
پیش از راهاندازی SKKH92-18E این بخشها بررسی شوند:
تریستور داخلی با قطع فرمان گیت خاموش نمیشود. خاموششدن آن به کاهش جریان آند به زیر جریان نگهدارنده یا کموتاسیون مدار وابسته است.
توکل الکترونیک در زمینه تأمین تریستور قدرت، دیود صنعتی، ماژولهای SEMIPACK و قطعات رکتیفایر کنترلشده فعالیت میکند.
پیش از خرید SKKH92/18E امکان بررسی پارتنامبر، ساختار داخلی و تطبیق آن با مدار دستگاه وجود دارد. حضور فیزیکی در بازار جمهوری تهران نیز امکان پیگیری سفارش، بررسی وضعیت ظاهری و کنترل نوشته روی بدنه را برای تعمیرکاران و واحدهای فنی آسانتر میکند.
SKKH92 18E یک ماژول ترکیبی شامل یک تریستور قدرت و یک دیود قدرت از خانواده SEMIPACK 1 است.
خیر. این محصول یک تریستور و یک دیود دارد. خانواده دوتریستوره با کد SKKT شناخته میشود.
کلاس ولتاژ آن 1800 ولت و جریان متوسط نامی خانواده 95 آمپر در دمای کیس 85 درجه سانتیگراد است.
خیر. SKKT92/18E دارای دو تریستور است، اما SKKH92/18E از یک تریستور و یک دیود تشکیل شده است.
تفاوت اصلی در کلاس ولتاژی است. مدل /18E برای 1800 ولت و مدل /16E برای 1600 ولت طراحی شده است. جایگزینی باید با بررسی ولتاژ مدار انجام شود.
برای کنترل موتور DC، سافتاستارتر، کنترل دمای صنعتی، رکتیفایر نیمهکنترلشده و کنترل توان مناسب است.
مدار گیت، Snubber، فیوز نیمههادی، بار، اتصالات قدرت، هیتسینک و علت خرابی ماژول قبلی باید بررسی شوند.
| Part Number | SKKH92/18E |
|---|---|
| برند | SEMIKRON |
| مشخصات فنی | 95A-1800V |

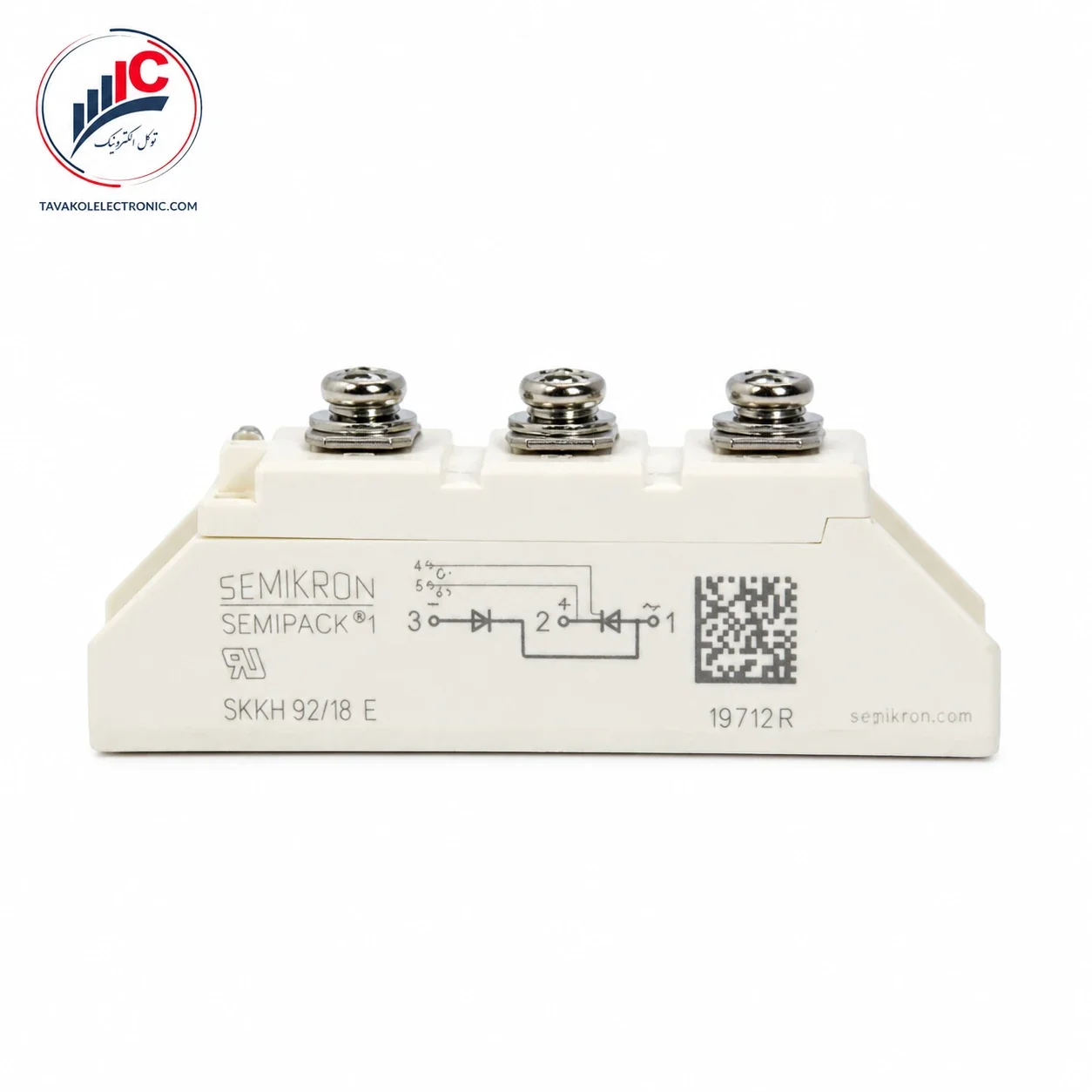

ماژول تریستور دیود سمیکرون مدل SKKH92/18E
