توضیحات

خرید BM63967S-VC

BM63967S-VC یک ماژول قدرت هوشمند سه‌فاز از برند ROHM برای ساخت اینورتر DC/AC و کنترل موتور با سوئیچینگ سریع است. این محصول بخش قدرت مبتنی بر IGBT، دیودهای هرزگرد، گیت‌درایورهای سمت بالا و پایین و دیودهای Bootstrap را در یک پکیج یکپارچه ارائه می‌کند.

این مدل دارای ولتاژ کلکتور–امیتر 600 ولت و جریان DC نامی 30 آمپر در دمای کیس 25 درجه سانتی‌گراد است. ساختار داخلی آن یک اینورتر سه‌فاز شش‌کلیده با امیترهای مجزای IGBTهای سمت پایین بوده و برای باس DC با محدوده کاری پیشنهادی حداکثر 400 ولت طراحی شده است.

ورودی‌های فرمان سازگار با خطوط 3.3 و 5 ولت، خروجی خطای FO و خروجی آنالوگ دما VOT، استفاده از این ماژول را در بردهای کنترل موتور سازگار امکان‌پذیر می‌کند. بااین‌حال، جایگزینی باید براساس پارت‌نامبر کامل، پین‌آوت و آرایش پایه‌های نسخه VC انجام شود.

برای دریافت قیمت روز، استعلام موجودی و سفارش BM63967S-VC با توکل الکترونیک تماس بگیرید.

مشخصات کلیدی محصول

مشخصه	اطلاعات
پارت‌نامبر	BM63967S-VC
برند	ROHM
نوع قطعه	ماژول IPM سه‌فاز مبتنی بر IGBT
ساختار	اینورتر سه‌فاز با 6 عدد IGBT و دیود هرزگرد
ولتاژ نامی IGBT	600V
جریان نامی	30A DC در TC=25°C
پکیج	HSDIP25VC
فرم پایه	Staggered در سمت کنترل
درایور داخلی	HVIC و LVIC
حفاظت‌های تأییدشده	SCP سمت پایین و UVLO
کاربرد رسمی	درایو موتور، ماشین لباسشویی و فن

ویژگی‌های مهم

ساختار کامل اینورتر سه‌فاز با شش IGBT
دیودهای هرزگرد داخلی برای هر کلید قدرت
گیت‌درایورهای High Side و Low Side یکپارچه
دیودهای Bootstrap داخلی با مدار محدودکننده جریان
حفاظت اتصال کوتاه IGBTهای سمت پایین از طریق پایه CIN و شنت خارجی
حفاظت افت ولتاژ تغذیه LVCC و تغذیه‌های شناور VBS
خروجی FO برای خطای SCP سمت پایین و UVLO بخش LVCC
خروجی آنالوگ VOT برای پایش دمای مدار LVIC
ورودی منطقی سازگار با کنترلرهای 3.3V و 5V

کاربردهای محصول

براساس دیتاشیت ROHM، این ماژول برای سوئیچینگ سریع موتورهای کلاس AC 100 تا 240 ولت RMS با ولتاژ DC کمتر از 400 ولت طراحی شده است.

کاربردهای تأییدشده آن عبارت‌اند از:

برد اینورتر ماشین لباسشویی
درایو موتور فن
کنترل موتور سه‌فاز در تجهیزات سازگار
تعمیر بردهایی که همین کد، پکیج و پین‌آوت را دارند

برای مشاهده مدل‌های دیگر می‌توانید به دسته خرید ماژول IPM مراجعه کنید.

نکات مهم قبل از خرید

پیش از خرید BM63967S-VC، نوشته روی ماژول معیوب را به‌طور کامل بررسی کنید. پسوند VC اهمیت دارد؛ زیرا این نسخه با پکیج HSDIP25VC و آرایش پلکانی پایه‌های سمت کنترل عرضه می‌شود.

مدل BM63967S-VA از نظر مشخصات الکتریکی هم‌خانواده است، اما نسخه VA دارای پایه‌های بلند و نسخه VC دارای فرم Staggered در پایه‌های کنترلی است. بنابراین این دو مدل بدون بررسی وضعیت نصب روی PCB، جایگزین مستقیم یکدیگر محسوب نمی‌شوند.

یکسان‌بودن ظاهر، ولتاژ 600 ولت یا جریان 30 آمپر برای انتخاب قطعه کافی نیست. موارد زیر باید با ماژول قبلی تطبیق داده شوند:

پین‌آوت 25 پایه
موقعیت پایه‌های P، U، V، W، NU، NV و NW
ورودی‌های HIN و LIN
پایه‌های FO، CIN و VOT
فرم و فاصله پایه‌ها
ابعاد پکیج
محل نصب روی هیت‌سینک
مدل دستگاه و شماره برد

برای کاهش احتمال خرید اشتباه، تصویر واضح قطعه قبلی، مدل دستگاه و شماره برد را هنگام استعلام موجودی BM63967S-VC ارسال کنید.

اطلاعات فنی قابل اتکا

پارامتر	مقدار تأییدشده
محدوده پیشنهادی باس DC	0 تا 400V، مقدار تیپیک 300V
تغذیه کنترل VCC	13.5 تا 16.5V، تیپیک 15V
تغذیه شناور VBS	13 تا 18.5V، تیپیک 15V
فرکانس PWM	حداکثر 20kHz با رعایت شرایط دیتاشیت
جریان پیک	±60A در TC=25°C و کمتر از 1ms
ولتاژ ایزولاسیون	1500Vrms برای یک دقیقه
محدوده دمای کیس	‎-25 تا +100°C
حداکثر دمای پیوند	150°C
ابعاد تیپیک	38 × 24 × 3.5 میلی‌متر

نکته فنی مهم: پایه VOT فقط دمای مدار LVIC را به‌صورت سیگنال آنالوگ گزارش می‌کند. این ماژول در افزایش بیش‌ازحد دما به‌صورت خودکار IGBTها را خاموش نمی‌کند؛ کنترلر دستگاه باید براساس سیگنال VOT فرمان توقف را صادر کند.

همچنین حفاظت SCP فقط IGBTهای سمت پایین را پوشش می‌دهد و برای عملکرد آن، مقاومت شنت و فیلتر RC خارجی مناسب لازم است.

نکات تعویض و راه‌اندازی BM63967S VC

پیش از تعویض ماژول، باس DC را کاملاً تخلیه کرده و اصول حفاظت ESD را رعایت کنید. منبع 15 ولت درایور، خازن‌های Bootstrap، مقاومت شنت، فیلتر ورودی CIN، فرمان‌های HIN و LIN، موتور یا فن و خازن‌های باس باید بررسی شوند.

سطح هیت‌سینک باید تمیز باشد و خمیر حرارتی به‌صورت یکنواخت استفاده شود. گشتاور پیشنهادی نصب با پیچ M3 برابر 0.69 نیوتن‌متر است. پیش از نصب قطعه جدید، علت خرابی ماژول قبلی نیز برطرف شود.

چرا خرید از توکل الکترونیک؟

توکل الکترونیک در فروش و تأمین ماژول IPM، قطعات قدرت و قطعات بردهای اینورتر فعالیت دارد. پیش از سفارش، امکان بررسی پارت‌نامبر و تصویر قطعه قبلی وجود دارد تا احتمال تهیه مدل ناسازگار کاهش پیدا کند.

مزایای خرید از توکل الکترونیک شامل موارد زیر است:

عرضه محصولات نو
امکان استعلام موجودی روز
بررسی پارت‌نامبر پیش از سفارش
امکان خرید تعدادی و تأمین برای شرکت‌ها
صدور پیش‌فاکتور
ارسال به سراسر کشور
حضور فیزیکی در بازار جمهوری تهران

سوالات متداول

این محصول دقیقاً چه نوع قطعه‌ای است؟

یک ماژول IPM سه‌فاز مبتنی بر IGBT با شش کلید قدرت، دیودهای هرزگرد و گیت‌درایورهای داخلی است.

ولتاژ و جریان این مدل چقدر است؟

ولتاژ نامی IGBTها 600 ولت و جریان DC آن 30 آمپر در دمای کیس 25 درجه سانتی‌گراد است.

آیا حفاظت اتصال کوتاه و افت ولتاژ دارد؟

بله. حفاظت SCP برای IGBTهای سمت پایین و حفاظت UVLO برای تغذیه LVCC و تغذیه‌های شناور VBS تأیید شده است.

آیا حفاظت دمایی خودکار دارد؟

خیر. پایه VOT دمای LVIC را گزارش می‌کند، اما خاموش‌کردن ماژول در دمای بالا باید توسط MCU دستگاه انجام شود.

آیا BM63967S-VA جایگزین مستقیم نسخه VC است؟

خیر، بدون بررسی نمی‌توان آن را جایگزین مستقیم دانست. تفاوت فرم پایه‌ها ممکن است مانع نصب روی همان PCB شود.

برای استعلام خرید چه اطلاعاتی ارسال شود؟

تصویر خوانای قطعه، پارت‌نامبر کامل، مدل دستگاه یا شماره برد و تعداد موردنیاز را ارسال کنید.

جمع‌بندی خرید محصول

BM63967S-VC برای تعمیر بردی مناسب است که همین پارت‌نامبر، پکیج HSDIP25VC و پین‌آوت را استفاده می‌کند. ترکیب اینورتر سه‌فاز 600 ولت و 30 آمپر، گیت‌درایورهای داخلی، SCP سمت پایین، UVLO و خروجی‌های FO و VOT، این محصول را به یک ماژول کنترل موتور یکپارچه تبدیل کرده است.

برای دریافت قیمت روز، بررسی موجودی و خرید BM63967S-VC با توکل الکترونیک تماس بگیرید.

توضیحات تکمیلی

Part Number	BM63967S-VC
برند	ROHM
مشخصات فنی	600V

نقد و بررسی‌ها

درمورد این محصول دیدگاه درج کنید.

هنوز بررسی‌ای ثبت نشده است.

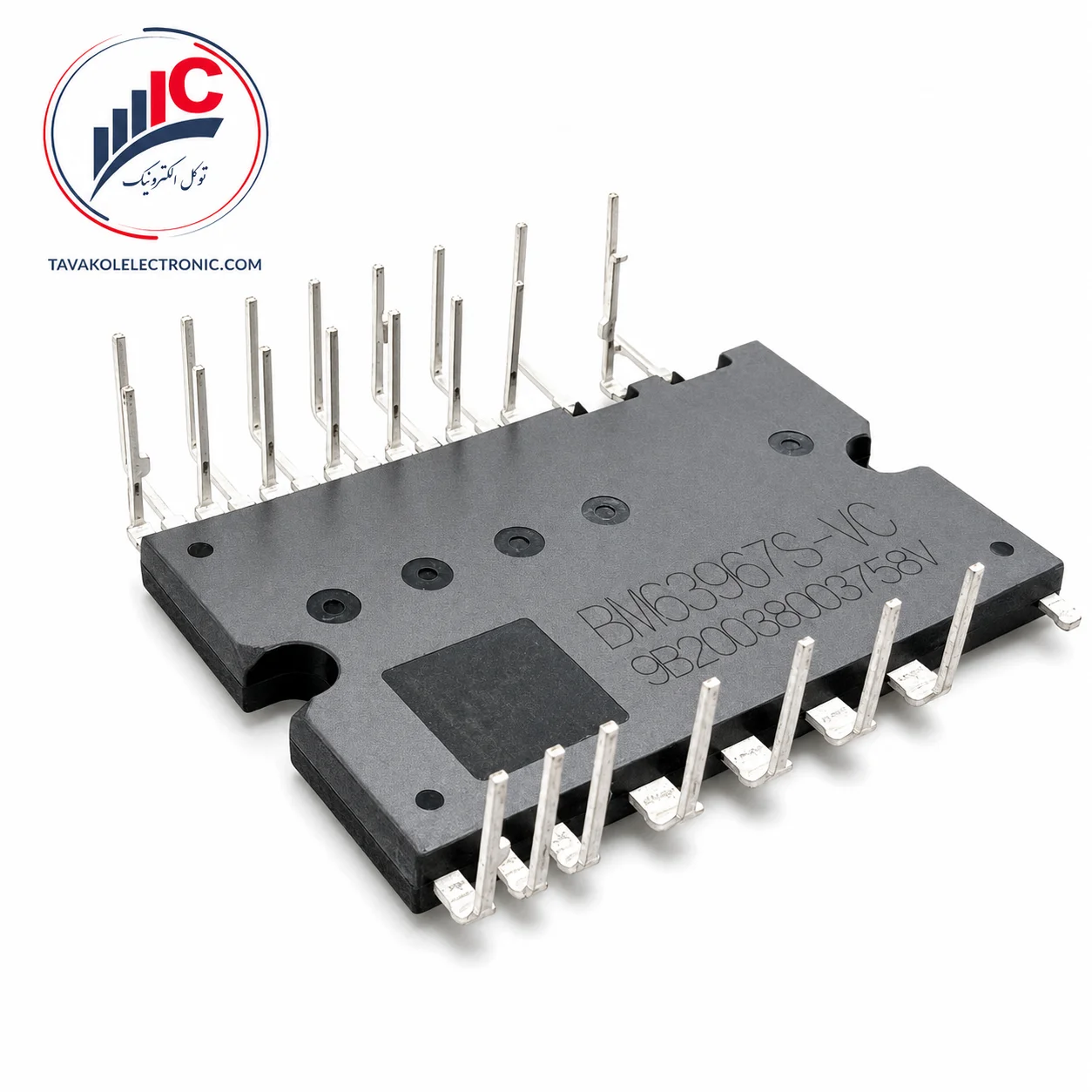

ماژول IPM مدل BM63967S-VC
