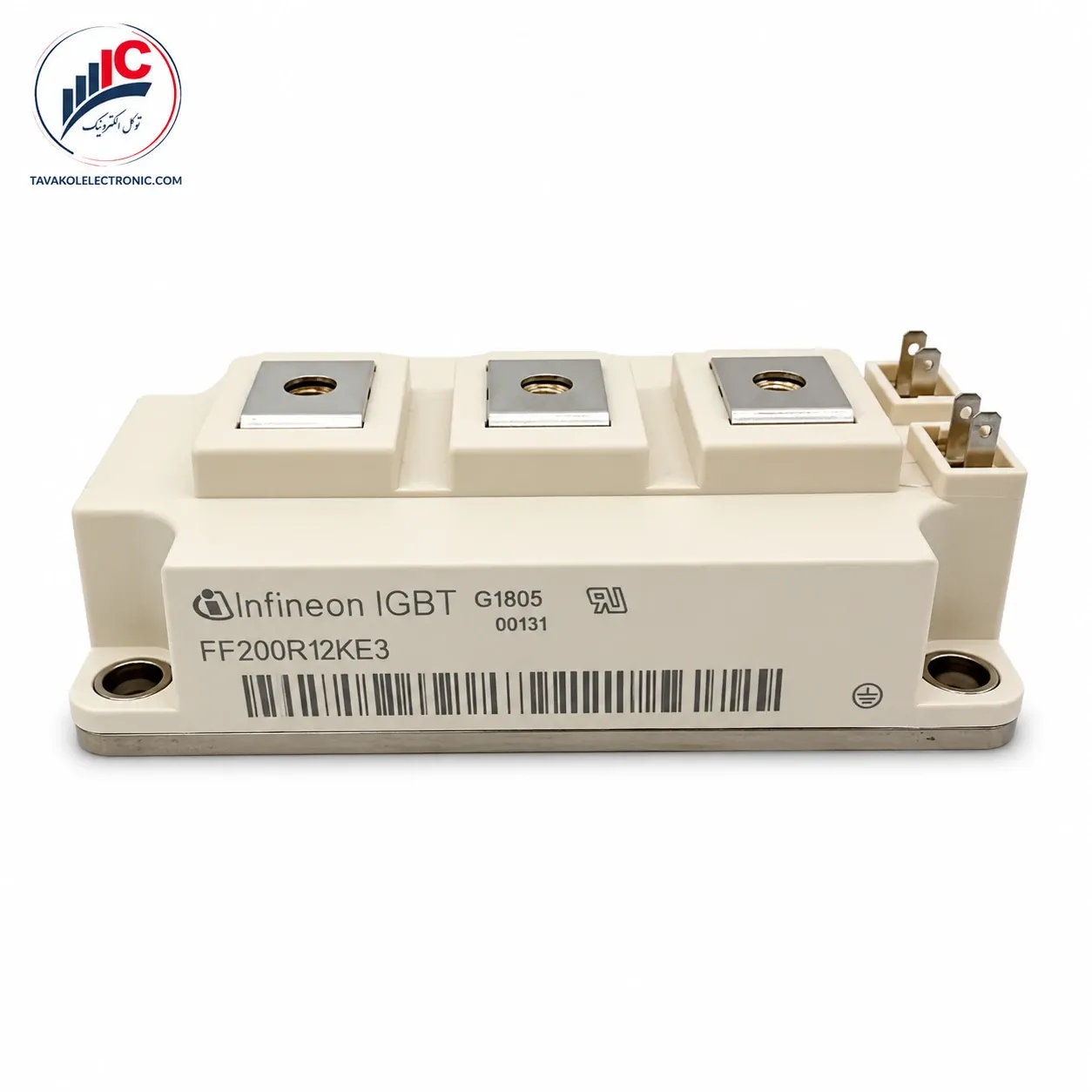

اگر برای تعمیرات، اورهال یا طراحی اینورترهای صنعتی فرکانسی سنگین، ماشینهای جوشکاری پیشرفته، چاپرها یا منابع تغذیه دائمکار به دنبال یک سوئیچ بینقص و صنعتی هستید، ماژول آیجیبیتی FF200R12KE3 ساخت کمپانی نامآور اینفینئون آلمان دقیقاً همان قطعهای است که نیاز دارید. این بلوک قدرت تخصصی که در بازار نیمههادی به عنوان ماژول دوبل یا نیمپلی شناخته میشود، دو عدد آیجیبیتی پرقدرت نسل سه را همراه با دیودهای هرزگرد سریع در یک پکیج عایق مجتمع کرده است تا بالاترین راندمان ممکن را در جریانهای سنگین ارائه دهد.
این ماژول فرکانسی برای کار در خطوط قدرت با کلاس ولتاژ ۱۲۰۰ ولت مهندسی شده است و میتواند جریان مداوم و دائمکار ۲۰۰ آمپر را در دمای بدنه ۸۰ درجه سانتیگراد بدون افت بازدهی هدایت کند. به لطف استفاده از تکنولوژی پیشرفته در لایههای سیلیکونی این قطعه، ولتاژ اشباع یا همان افت ولتاژ در زمان روشن بودن بسیار پایین است که این مزیت به معنای تولید حرارت کمتر و صرفهجویی چشمگیر در مصرف انرژی دستگاه است. خرید FF200R12KE3 به دلیل کفی مسی ضخیم، ترمینالهای شمشگیر پیچخور و ایزولاسیون عالی پکیج، پایداری فوقالعادهای را در سختترین شرایط کاری کارخانجات تضمین میکند.
مشخصات کلیدی و مقادیر نامی سوئیچینگ این ماژول بر اساس مستندات رسمی دیتاشیت اینفینئون به شرح زیر است:
| مشخصات فنی و پارامترهای قدرت | مقادیر نامی هسته سیلیکون | توضیحات فنی و مهندسی |
| کد فنی دقیق قطعه | FF200R12KE3 | پارتنامبر اصلی ماژول آیجیبیتی اینفینئون |
| ولتاژ کلکتور امیتر مجاز | 1200 ولت | حداکثر ولتاژ سدکنندگی معکوس در دمای استاندارد |
| جریان نامی دائم کار | 200 آمپر | جریان مداوم کلکتور در دمای بدنه ۸۰ درجه سانتیگراد |
| جریان کلکتور در دمای اتاق | 295 آمپر | حداکثر جریان قابل تحمل در دمای بدنه ۲۵ درجه |
| جریان پیک لحظه ای | 400 آمپر | حداکثر تحمل جریان در پالسهای کوتاه یک میلیثانیهای |
| حداکثر توان تلفاتی کل | 1050 وات | توانایی دفع حرارت کل پکیج در دمای محیط |
| ولتاژ اشباع کلکتور امیتر | 1.70 ولت | افت ولتاژ هدایت بسیار پایین و بهینه قطعه در حین کار |
| نوع پکیج و مدار داخلی | دوبل ترانزیستور سری | آرایش نیمپلی جهت استفاده در مدارهای تبدیل توان |
| ساختار ساختاری ترمینالها | پیچخور شمشگیر | کفی مسی کاملاً عایق نسبت به مدارهای الکترونیکی |
ویژگیهای کلیدزنی فرکانسی عالی و ظرفیت جریان بالای پکیج FF200R12KE3، آن را به گزینهای استراتژیک در تجهیزات صنعتی زیر تبدیل کرده است:
اینورترها و درایوهای فرکانسی صنعتی: کنترل دقیق دور و گشتاور موتورهای الکتریکی بزرگ سه فاز.
دستگاههای جوش و کوره های القایی: سوئیچینگ بینقص جریان در فرکانسهای کاری بالا جهت ذوب و اتصال فلزات.
منابع تغذیه بدون وقفه و سیستمهای انرژی خورشیدی: تبدیل بهینه برق مستقیم به متناوب با کمترین تلفات حرارتی در خطوط توزیع.
۱. ولتاژ اشباع فوقالعاده پایین: مقدار ولتاژ اشباع این قطعه تنها یک و هفت دهم ولت است. این ویژگی سبب میشود که در جریانهای بالا، اتلاف توان به صورت گرما به حداقل برسد و بورد دستگاه خنکتر بماند.
۲. دیودهای هرزگرد سریع مجتمع: وجود دیودهای فوقسریع موازی معکوس داخلی، خط برگشت جریانهای سلفی شدید موتور را به طور کامل مهار کرده و امنیت لایههای سیلیکونی ترانزیستورهای اصلی را تامین میکند.
۳. پایه بیسپلیت مسی مرغوب: صفحه پایینی مسی این ماژول فرآیند انتقال حرارت یک هزار و پنجاه واتی قطعه به هیتسینک آلومینیومی را با بالاترین سرعت ممکن انجام میدهد و ولتاژ ایزولاسیون بالایی را فراهم میسازد.
تنظیم گشتاور پیچهای بدنه و ترمینال: برای نصب این ماژول روی هیتسینک و همچنین بستن شمشهای قدرت روی ترمینالها، باید گشتاور مهاری دقیق و متعادلی بر اساس استانداردهای قید شده در کاتالوگ اعمال شود تا از ایجاد فشار ناهمگون یا ترک خوردن بدنه پلاستیکی جلوگیری شود.
استفاده یکنواخت از خمیر سیلیکون: با توجه به توان تلفاتی بالای قطعه، پاکیزه بودن سطح هیتسینک و اعمال یک لایه بسیار نازک و یکنواخت از خمیر سیلیکون مرغوب در زیر کفی مسی جهت دفع درست گرما کاملاً حیاتی است.
تنظیم ولتاژ فرمان گیت: برای ورود کامل به منطقه اشباع ایمن و جلوگیری از کارکرد قطعه در حالت خطی، ولتاژ فرمان گیت در وضعیت روشن باید به طور دقیق روی پله پانزده ولت مثبت تنظیم شود.
به دلیل حساسیت فوقالعاده بالا در مدارهای الکترونیک قدرت، استفاده از قطعات فیک، استوکهای بازسازیشده یا ریمارک با تکنولوژیهای فرسوده، قطعاً منجر به انفجار ماژول در زیر بار و آسیبهای میلیونی به بردهای درایور جانبی میشود. فروشگاه توکل الکترونیک با سالها تجربه تخصصی در تامین نیمههادیهای قدرت، اصالت ۱۰۰ درصدی و سلامت فنی ماژول آیجیبیتی FF200R12KE3 برند اینفینئون اصل آلمان را به طور کامل تضمین میکند.
با توجه به تغییرات موجودی انبار و نوسانات مستمر نرخ ارز، جهت دریافت قیمت روز FF200R12KE3 و مشاوره فنی پیش از خرید، با کارشناسان ما در فروشگاه توکل الکترونیک تماس حاصل فرمایید.
برای دسترسی به تجهیزات تعمیراتی، از دستهبندی ابزارآلات و قطعات الکترونیک فروشگاه توکل الکترونیک دیدن فرمایید.
جهت بررسی اسناد فنی و دیتای مادر، میتوانید به سایت رسمی شرکت اینفینئون مراجعه نمایید.
| Part Number | FF200R12KE3 |
|---|---|
| برند | Infineon |
| مشخصات فنی | 200A-1200V |
