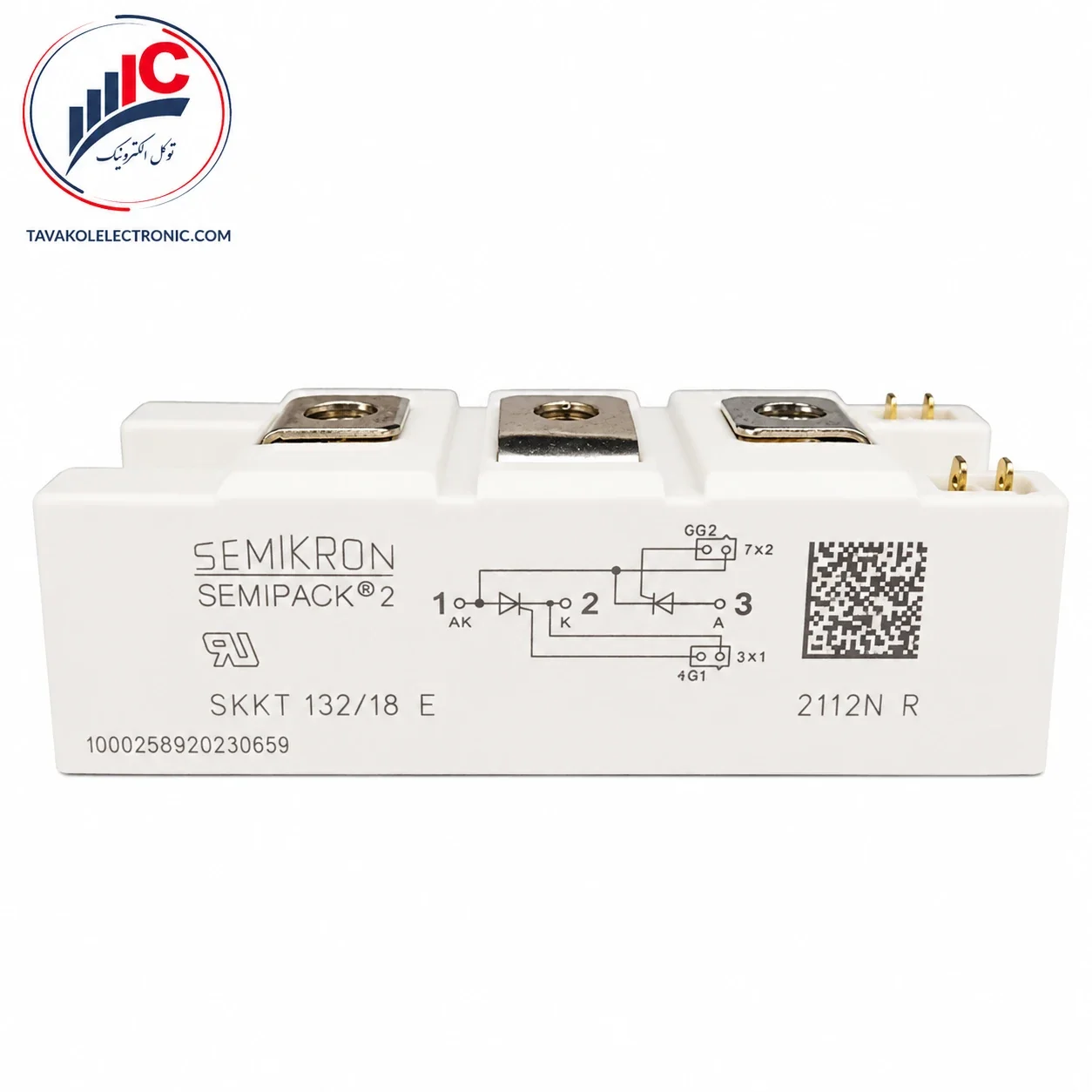

ماژول دو تریستور سمیکرون مدل SKKT132 18E

معرفی محصول

SKKT132/18E یک ماژول نیمه‌هادی قدرت از برند SEMIKRON و خانواده SEMIPACK 2 است که دو تریستور قدرت را در یک پکیج صنعتی ایزوله قرار می‌دهد. این ساختار برای طراحی رکتیفایرهای کنترل‌شده، کنترل توان، کنترل موتور DC و تجهیزات حرارتی صنعتی مناسب است.

مدل SKKT132/18E دارای ولتاژ تکرارشونده مستقیم و معکوس 1800 ولت و ولتاژ غیرتکرارشونده VRSM برابر 1900 ولت است. دیتاشیت برای خانواده SKKT 132 حداکثر جریان RMS پیوسته 220 آمپر و جریان متوسط 148 آمپر در دمای کیس 80 درجه سانتی‌گراد را نشان می‌دهد.

در جدول تفصیلی دیتاشیت، جریان متوسط تریستور برابر 130 آمپر در دمای کیس 87 درجه سانتی‌گراد نیز اعلام شده است. تفاوت این مقادیر به شرایط دمایی مشخص‌شده مربوط می‌شود؛ بنابراین ظرفیت واقعی ماژول باید بر اساس شکل موج جریان، زاویه هدایت، دمای کیس و طراحی هیت‌سینک تعیین شود.

هر تریستور دارای اتصالات فرمان مجزا است و برای هدایت به پالس گیت مناسب نیاز دارد. تریستور پس از تحریک، با حذف فرمان گیت خاموش نمی‌شود و خاموش‌شدن آن به کاهش جریان آند به زیر جریان نگهدارنده یا کموتاسیون مدار وابسته است.

برای استعلام قیمت و موجودی SKKT132/18E و بررسی تطبیق آن با مدار دستگاه، با توکل الکترونیک تماس بگیرید.

مشخصات کلیدی محصول

جدول ولتاژی و مقادیر الکتریکی فوق در صفحه اول دیتاشیت رسمی SKKT 132 ارائه شده‌اند. نمودارهای صفحات بعدی نیز رابطه جریان، تلفات و دمای کیس را نمایش می‌دهند.

ویژگی‌های مهم

• ساختار Dual Thyristor Module با دو تریستور قدرت
• کلاس ولتاژی 1800 ولت
• حداکثر جریان RMS پیوسته 220 آمپر
• قابلیت تحمل جریان هجومی بالا
• صفحه پایه فلزی ایزوله با سرامیک اکسید آلومینیوم
• اتصالات داخلی Hard Soldered برای اطمینان‌پذیری مناسب
• مناسب برای رکتیفایرهای کنترل‌شده پرقدرت
• گیت مستقل برای کنترل هر تریستور
• بدنه صنعتی SEMIPACK 2
• دارای تأییدیه UL با شماره پرونده E63532

ساختار دو تریستوره SKKT132/18E امکان استفاده از آن را در مدارهایی فراهم می‌کند که به کنترل مستقل دو شاخه نیمه‌هادی قدرت نیاز دارند.

کاربردهای صنعتی

کاربردهای رسمی معرفی‌شده در دیتاشیت عبارت‌اند از:

• کنترل موتور DC
• تجهیزات و ماشین‌ابزارهای صنعتی
• کنترل دمای کوره‌ها
• فرایندهای حرارتی و شیمیایی
• دیمرهای حرفه‌ای استودیو و سالن

در بازار تجهیزات و تعمیرات صنعتی، SKKT132 18E در صورت تطبیق مدار می‌تواند برای کاربردهای زیر نیز بررسی شود:

• رکتیفایر تمام‌کنترل‌شده
• منابع تغذیه DC قابل‌کنترل
• شارژرهای صنعتی تریستوری
• کنترل توان بارهای مقاومتی
• درایوهای قدیمی موتور DC
• تجهیزات گرمایش القایی یا مقاومتی
• مبدل‌های AC به DC کنترل‌شده
• برخی تجهیزات جوش صنعتی

کاربرد نهایی باید با توپولوژی مدار، جریان بار، ولتاژ شبکه، مدار تحریک گیت و سیستم خنک‌کاری تطبیق داده شود.

برای مشاهده مدل‌های مشابه، به دسته خرید ماژول تریستور در سایت توکل الکترونیک مراجعه کنید.

جهت بررسی اسناد فنی ، می‌توانید به سایت رسمی شرکت SEMIKRON مراجعه نمایید

تفاوت SKKT با SKKH

در SKKT132/18E هر دو نیمه‌هادی از نوع تریستور هستند و هرکدام به مسیر فرمان گیت نیاز دارند. در خانواده SKKH فقط یکی از نیمه‌هادی‌ها تریستور است و بخش دیگر از یک دیود غیرقابل‌کنترل تشکیل می‌شود.

به همین دلیل، مدل SKKH132/18E جایگزین مستقیم این محصول نیست. حتی با وجود یکسان‌بودن جریان، ولتاژ و فرم بدنه، مدار داخلی و نحوه کنترل آن‌ها متفاوت است.

نکات مهم قبل از خرید

پیش از خرید SKKT132/18E موارد زیر بررسی شوند:

• تطبیق کامل پارت‌نامبر روی بدنه
• حفظ پسوند کامل /18E
• ساختار دو تریستوره مدار
• شماره و محل ترمینال‌های قدرت
• پایه‌های گیت و کاتد کمکی هر تریستور
• کلاس ولتاژی 1800 ولت
• جریان RMS و جریان متوسط بار
• شکل موج و زاویه هدایت
• مدار تحریک گیت
• دامنه و عرض پالس فرمان
• مدار RC Snubber
• فیوز فوق‌سریع نیمه‌هادی
• کیس SEMIPACK 2 و ابعاد نصب
• علت خرابی ماژول قبلی

شباهت ظاهری یا یکسان‌بودن عدد 132 برای جایگزینی کافی نیست. ساختار داخلی، کلاس ولتاژ، پین‌آوت و مدار گیت باید دقیقاً مطابق دستگاه باشند.

مقادیر فنی مهم

نمودارهای صفحات دوم تا پنجم دیتاشیت، تلفات هر تریستور و ماژول را در جریان‌ها، زاویه‌های هدایت و دماهای مختلف نشان می‌دهند. این نمودارها برای انتخاب هیت‌سینک و تعیین جریان عملی SKKT132/18E اهمیت دارند.

نکات نصب و جایگزینی

هنگام نصب SKKT132/18E، سطح هیت‌سینک باید صاف، تمیز و بدون پلیسه باشد. خمیر حرارتی قدیمی کاملاً پاک شده و لایه‌ای نازک و یکنواخت از خمیر حرارتی مناسب روی سطح تماس اعمال شود.

طبق دیتاشیت، گشتاور نصب ماژول روی هیت‌سینک 5 نیوتن‌متر با تلرانس 15 درصد است. گشتاور ترمینال‌های قدرت نیز 5 نیوتن‌متر با تلرانس 15 درصد اعلام شده است.

پیش از راه‌اندازی ماژول جدید، این بخش‌ها آزمایش شوند:

• مدار تحریک هر دو گیت
• جریان و ولتاژ پالس گیت
• ترانس‌های پالس یا مدار ایزولاسیون
• مدار RC Snubber
• حفاظت در برابر dv/dt و di/dt
• فیوزهای فوق‌سریع نیمه‌هادی
• اتصالات باس‌بار
• اتصال کوتاه احتمالی بار
• هیت‌سینک و فن
• علت خرابی تریستورهای قبلی

گیت‌ها باید با مرجع کاتد کمکی صحیح متصل شوند. جابه‌جایی پایه‌های فرمان یا استفاده از پالس ناکافی می‌تواند باعث تحریک نامطمئن، افزایش تلفات و خرابی مجدد ماژول شود.

چرا خرید از توکل الکترونیک؟

توکل الکترونیک در زمینه تأمین ماژول تریستور، دیود قدرت، رکتیفایر کنترل‌شده و قطعات SEMIPACK فعالیت می‌کند.

پیش از خرید SKKT132/18E امکان بررسی ساختار داخلی، پسوند ولتاژی و تطبیق آن با مدار دستگاه وجود دارد. حضور فیزیکی در بازار جمهوری تهران نیز امکان پیگیری سفارش، بررسی وضعیت ظاهری و کنترل نوشته روی بدنه را برای تعمیرکاران و واحدهای فنی فراهم می‌کند.

سوالات متداول

SKKT132/18E چه نوع قطعه‌ای است؟

SKKT132/18E یک ماژول قدرت شامل دو تریستور کنترل‌شونده از سری SEMIPACK 2 است.

آیا این مدل دارای دیود داخلی است؟

خیر. در ساختار SKKT هر دو نیمه‌هادی از نوع تریستور هستند. خانواده SKKH از ترکیب یک تریستور و یک دیود تشکیل شده است.

ولتاژ و جریان این ماژول چقدر است؟

ولتاژ تکرارشونده آن 1800 ولت است. دیتاشیت جریان متوسط 148 آمپر در دمای کیس 80 درجه و حداکثر جریان RMS 220 آمپر را اعلام می‌کند.

آیا SKKH132/18E جایگزین مستقیم آن است؟

خیر. SKKH دارای یک تریستور و یک دیود است، اما این محصول دو تریستور مستقل دارد؛ بنابراین مدار داخلی و فرمان گیت متفاوت است.

آیا عدد 132 نشان‌دهنده جریان دقیق 132 آمپر است؟

خیر. عدد خانواده به‌تنهایی معیار انتخاب نیست. جریان قابل استفاده به شرایط دمایی، شکل موج، زاویه هدایت و سیستم خنک‌کاری وابسته است.

این محصول برای چه کاربردهایی مناسب است؟

برای کنترل موتور DC، رکتیفایر کنترل‌شده، منابع تغذیه تریستوری و کنترل توان تجهیزات حرارتی مناسب است.

قبل از تعویض چه قسمت‌هایی باید بررسی شوند؟

مدار هر دو گیت، Snubber، فیوز نیمه‌هادی، اتصالات قدرت، بار، هیت‌سینک و علت خرابی ماژول قبلی باید بررسی شوند.
