SKKH92/16E یک ماژول نیمههادی قدرت از برند SEMIKRON و خانواده SEMIPACK 1 است که یک تریستور کنترلشونده و یک دیود قدرت را در یک پکیج ایزوله ترکیب میکند. این ساختار برای مدارهای رکتیفایر نیمهکنترلشده، کنترل توان، کنترل موتور و تجهیزات حرارتی صنعتی طراحی شده است.
مدل SKKH92/16E دارای ولتاژ تکرارشونده مسدودکنندگی 1600 ولت است. دیتاشیت برای این خانواده جریان متوسط 95 آمپر در دمای کیس 85 درجه سانتیگراد و حداکثر جریان RMS برابر با 150 آمپر را اعلام میکند. مقدار جریان قابل استفاده واقعی به شکل موج، زاویه هدایت، دمای کیس، نوع هیتسینک و شرایط خنککاری وابسته است.
صفحه پایه فلزی ایزوله، اتصالات داخلی لحیمسخت و بدنه صنعتی SEMIPACK 1، نصب مطمئن این ماژول روی هیتسینک را امکانپذیر میکنند. تریستور از طریق پایه گیت کنترل میشود، اما دیود موجود در ماژول بهصورت غیرقابلکنترل هدایت میکند.
ساختار داخلی SKKH92/16E با مدل SKKT92/16E یکسان نیست. خانواده SKKT دارای دو تریستور است، درحالیکه SKKH از یک تریستور و یک دیود تشکیل شده است. این تفاوت مستقیماً روی مدار فرمان، پینآوت و نحوه کار رکتیفایر اثر میگذارد.
برای استعلام قیمت، موجودی و بررسی تطبیق SKKH92 16E با مدار دستگاه، با توکل الکترونیک تماس بگیرید.
| مشخصه | مقدار |
|---|---|
| پارتنامبر | SKKH92 16E |
| برند | SEMIKRON |
| خانواده | SEMIPACK 1 |
| نوع قطعه | ماژول تریستور و دیود |
| ساختار داخلی | یک تریستور قدرت + یک دیود قدرت |
| ولتاژ تکرارشونده | 1600V |
| حداکثر ولتاژ RMS | 1700V |
| جریان متوسط نامی | 95A در Tc=85°C |
| حداکثر جریان RMS | 150A |
| جریان ضربهای | 2000A در 25°C |
| ولتاژ ایزولاسیون | 3600V برای 1 ثانیه |
| محدوده دمای پیوند | -40 تا +125°C |
| نوع کیس | A47 |
| وزن تقریبی | 95 گرم |
دیتاشیت SEMIKRON کاربردهای رسمی زیر را برای خانواده SKKH 92 معرفی میکند:
در بازار تعمیرات صنعتی، SKKH92/16E میتواند در تجهیزات زیر نیز استفاده شود، مشروط به تطبیق مدار:
انتخاب این ماژول باید بر اساس ولتاژ شبکه، جریان بار، نوع کموتاسیون، مدار تحریک گیت و ظرفیت حرارتی هیتسینک انجام شود.
برای مشاهده مدلهای مشابه، به دسته ماژول تریستور در سایت توکل الکترونیک مراجعه کنید.
جهت بررسی اسناد فنی ، میتوانید به سایت رسمی شرکت SEMIKRON مراجعه نمایید
| خانواده | ساختار داخلی |
|---|---|
| SKKH | یک تریستور + یک دیود |
| SKKT | دو تریستور قدرت |
| SKKT B | دو تریستور با چینش متفاوت پایهها |
شماتیک صفحه چهارم دیتاشیت نشان میدهد در SKKH فقط نیمههادی سمت مربوط به تریستور دارای پایههای گیت و کاتد کمکی است. دیود بخش دیگر، پایه فرمان ندارد.
بنابراین SKKH92/16E و SKKT92/16E جایگزین مستقیم یکدیگر نیستند، حتی اگر ولتاژ، جریان و ابعاد ظاهری آنها نزدیک باشد. نصب ساختار اشتباه میتواند باعث عملکرد نادرست مدار قدرت یا آسیب به مدار فرمان شود.
پیش از سفارش SKKH92/16E موارد زیر بررسی شوند:
شباهت ظاهری ماژولها یا یکسانبودن عدد 92 برای جایگزینی کافی نیست. ساختار داخلی، ولتاژ، پینآوت و پسوند محصول باید دقیقاً مطابق مدار دستگاه باشند.
| پارامتر | مقدار |
|---|---|
| VRRM / VDRM | 1600V |
| حداکثر VRMS | 1700V |
| ITAV | 95A در Tc=85°C |
| ITAV در Tc=100°C | 68A |
| ITRMS | حداکثر 150A |
| ITSM در 25°C | 2000A برای پالس 10ms |
| ITSM در 125°C | 1750A برای پالس 10ms |
| i²t در 25°C | 20000A²s |
| حداکثر VT | 1.65V در IT=300A |
| VTO | حداکثر 0.9V |
| مقاومت شیب rT | حداکثر 2mΩ |
| جریان نشتی | حداکثر 20mA |
| بحرانی di/dt | حداکثر 150A/µs |
| بحرانی dv/dt | حداقل 1000V/µs |
| زمان بازیابی tq | حداکثر 100µs |
| Visol | 3600V/1s یا 3000V/1min |
نمودارهای صفحات دوم و سوم دیتاشیت، تلفات توان، منحنی حرارتی، مشخصه هدایت و تحمل جریان ضربهای را نمایش میدهند. این نمودارها نشان میدهند ظرفیت عملی SKKH92-16E به دمای کیس و طراحی سیستم خنککاری وابسته است.
سطح هیتسینک باید صاف، تمیز و بدون پلیسه باشد. خمیر حرارتی قدیمی باید کاملاً پاک شود و لایهای نازک و یکنواخت از خمیر حرارتی مناسب روی سطح تماس قرار گیرد.
طبق دیتاشیت، گشتاور نصب ماژول روی هیتسینک 5 نیوتنمتر با تلرانس 15 درصد است. گشتاور ترمینالهای قدرت نیز 3 نیوتنمتر با تلرانس 15 درصد اعلام شده است.
پیش از راهاندازی SKKH92/16E این بخشها بررسی شوند:
تریستور با قطع فرمان گیت خاموش نمیشود. خاموششدن آن به کاهش جریان آند به زیر جریان نگهدارنده یا وقوع کموتاسیون طبیعی یا اجباری در مدار وابسته است.
توکل الکترونیک در زمینه تأمین تریستور قدرت، دیود صنعتی، ماژولهای SEMIPACK و قطعات رکتیفایر کنترلشده فعالیت میکند.
پیش از خرید SKKH92/16E امکان بررسی پارتنامبر، ساختار داخلی و تطبیق آن با مدار دستگاه وجود دارد. حضور فیزیکی در بازار جمهوری تهران نیز امکان پیگیری سفارش، بررسی وضعیت ظاهری و کنترل نوشته روی بدنه را برای تعمیرکاران و واحدهای فنی آسانتر میکند.
SKKH92/16E یک ماژول ترکیبی شامل یک تریستور قدرت و یک دیود قدرت از خانواده SEMIPACK 1 است.
خیر. این محصول یک تریستور و یک دیود دارد. خانواده دوتریستوره با کد SKKT شناخته میشود.
کلاس ولتاژ آن 1600 ولت و جریان متوسط نامی خانواده 95 آمپر در دمای کیس 85 درجه سانتیگراد است.
خیر. SKKT92/16E دارای دو تریستور است، اما SKKH92/16E از یک تریستور و یک دیود تشکیل شده است.
برای کنترل موتور DC، سافتاستارتر، کنترل دمای صنعتی، رکتیفایر نیمهکنترلشده و کنترل توان مناسب است.
عدد خانواده بهتنهایی مبنای انتخاب نیست. دیتاشیت برای این مدل جریان متوسط 95 آمپر را در شرایط مشخص اعلام کرده است و ظرفیت واقعی به دما و مدار وابسته است.
مدار گیت، Snubber، فیوز نیمههادی، بار، اتصالات قدرت، هیتسینک و علت خرابی ماژول قبلی باید بررسی شوند.
| Part Number | SKKH92/16E |
|---|---|
| برند | SEMIKRON |
| مشخصات فنی | 95A-1600V |

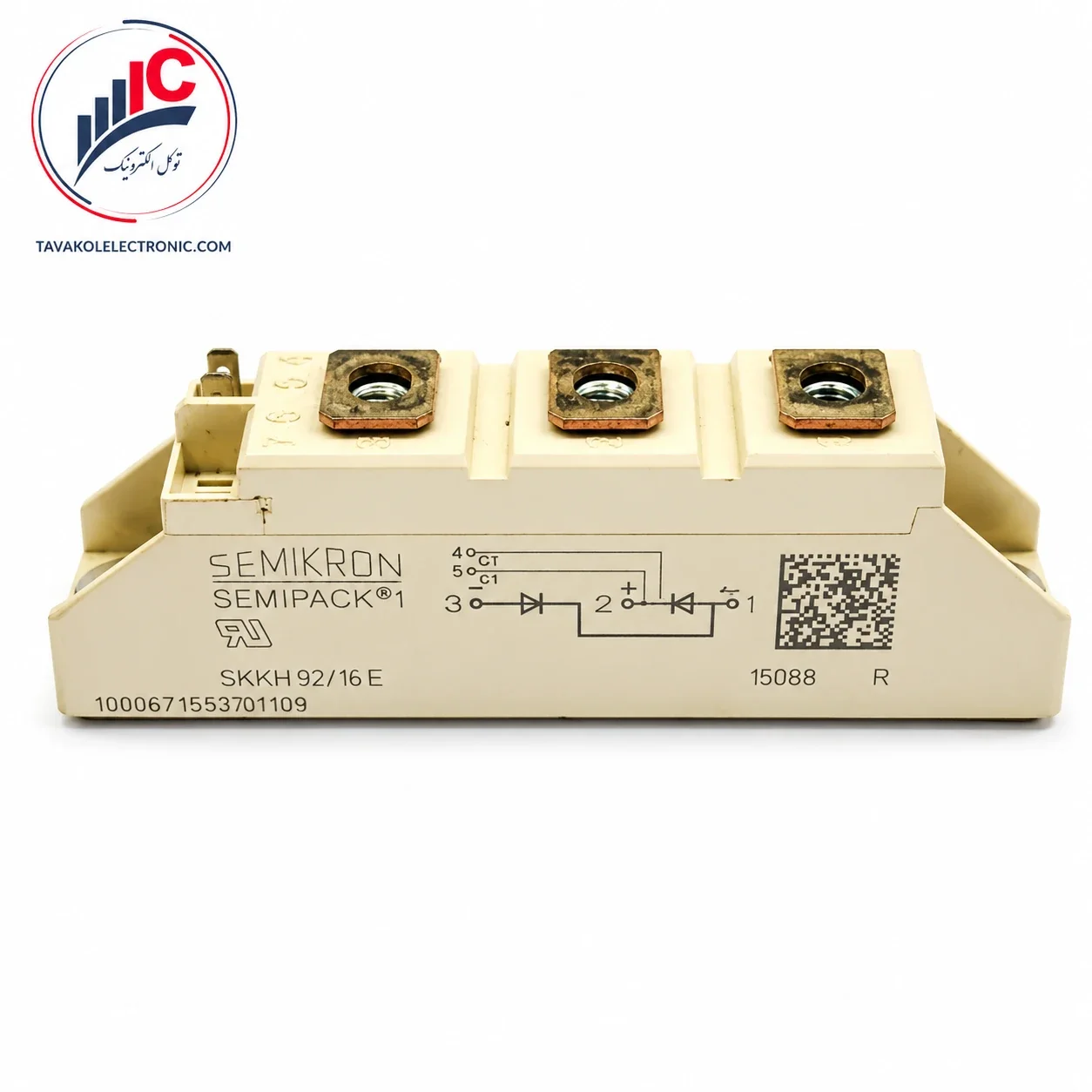

ماژول تریستور دیود سمیکرون مدل SKKH92/16E
