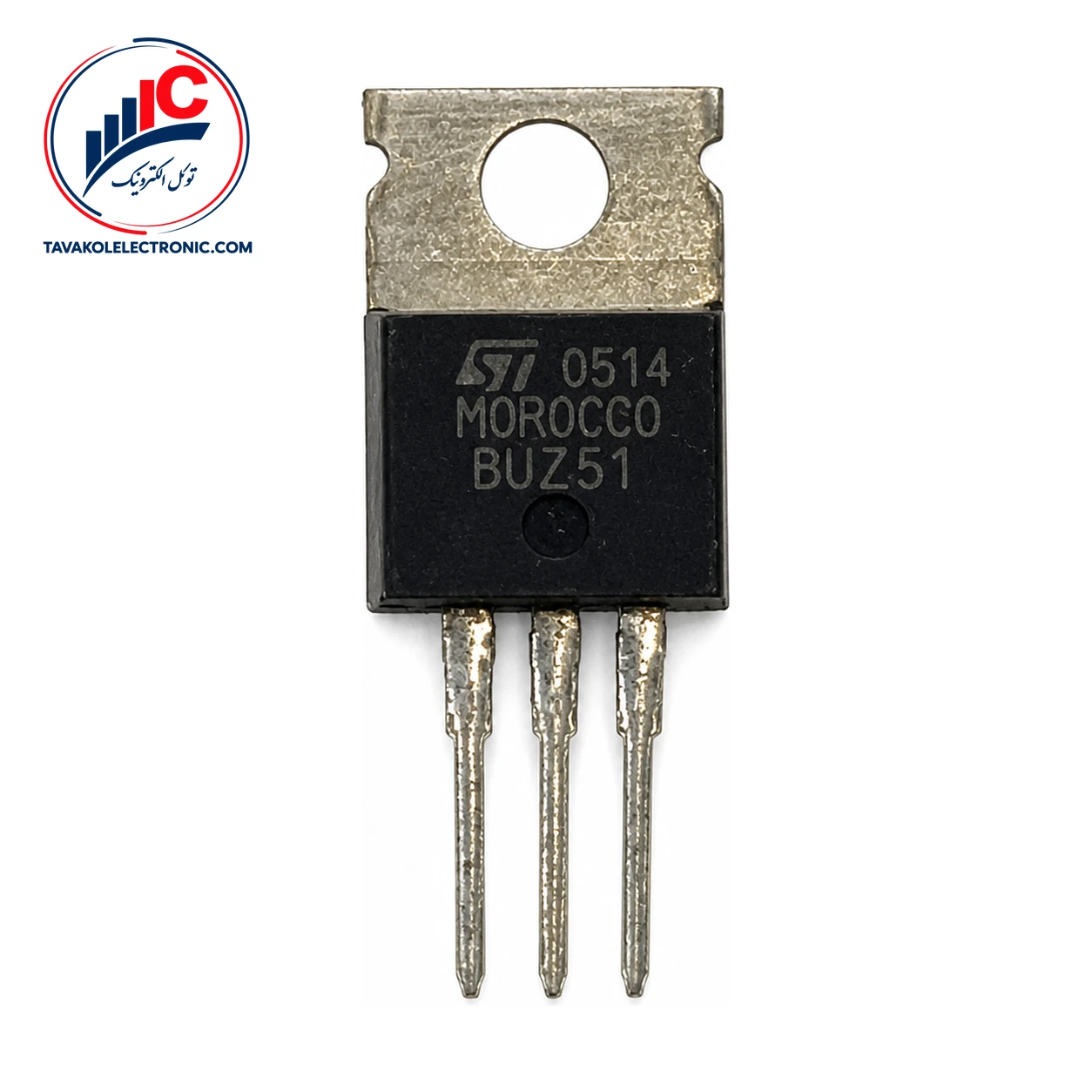

ماسفت BUZ51 ساخت Siemens یک ترانزیستور قدرت کانال N، از نوع Enhancement-mode و دارای رده Avalanche-rated است. این قطعه در پکیج TO-220 AB عرضه میشود و هنگام انتخاب آن، تطبیق پارت‌نامبر، نوع کانال، پکیج و ترتیب پایه‌ها اهمیت دارد.
ترتیب پایه‌ها در این قطعه به‌صورت پایه 1 گیت (G)، پایه 2 درین (D) و پایه 3 سورس (S) است. حداقل ولتاژ شکست درین-سورس 1000 V اعلام شده و مقاومت روشن درین-سورس در شرایط آزمون مشخص، مقدار معمول 3.6 Ω و حداکثر 4 Ω دارد.
| پارامتر | مقدار | شرایط آزمون یا وضعیت |
|---|---|---|
| نوع کانال | N Channel | Enhancement-mode، Avalanche-rated |
| پکیج | TO-220 AB | — |
| ولتاژ شکست درین-سورس | حداقل 1000 V | VGS = 0 V، ID = 0.25 mA، Tj = 25 °C |
| مقاومت روشن درین-سورس | معمول 3.6، حداکثر 4 Ω | VGS = 10 V، ID = 2.2 A، Tj = 25 °C |
| ولتاژ آستانه گیت | حداقل 2.1، معمول 3، حداکثر 4 V | VGS = VDS، ID = 1 mA، Tj = 25 °C |
ولتاژ آستانه گیت در شرایط تعیین‌شده، حداقل 2.1 V، مقدار معمول 3 V و حداکثر 4 V است. ظرفیت ورودی نیز در آزمون با فرکانس 1 MHz، مقدار معمول 980 pF و حداکثر 1300 pF دارد. این مقادیر فقط در کنار شرایط آزمون خود معنا پیدا می‌کنند.
زمان تأخیر روشن‌شدن معمولاً 15 ns و حداکثر 25 ns است. زمان خیز مقدار معمول 70 ns و حداکثر 105 ns دارد و زمان تأخیر خاموش‌شدن نیز معمولاً 175 ns و حداکثر 235 ns گزارش شده است. این زمان‌ها با VDD = 30 V، VGS = 10 V، ID = 2.1 A، RGS = 50 Ω و Tj = 25 °C مشخص شده‌اند.
ولتاژ دیود معکوس در شرایط VGS = 0 V، جریان 6.8 A و دمای پیوند 25 °C، معمولاً 0.95 V و حداکثر 1.4 V است. برای مقایسه گزینه‌های دیگر، بررسی انواع ماسفت نیز می‌تواند مفید باشد.
جریان درین پیوسته 3.4 A و جریان درین پالسی 13.5 A، هر دو مقدار حداکثری هستند. حداکثر ولتاژ گیت-سورس ±20 V و حداکثر توان تلف‌شده 125 W در دمای کیس 25 °C است. بازه دمای پیوند نیز از 55- تا 150+ درجه سانتی‌گراد اعلام شده است.
این حدود برای کنترل شرایط طراحی به کار می‌روند و انتخاب نهایی باید با نیاز واقعی مدار، راه‌اندازی گیت و شرایط حرارتی تطبیق داده شود.
برای خرید این قطعه از توکل الکترونیک، قیمت و موجودی روز را استعلام کنید. امکان فروش تکی و تعدادی، خرید عمده و تأمین شرکتی وجود دارد و در صورت نیاز، پیش‌فاکتور نیز ارائه میشود. کالا با ضمانت اصالت کالا عرضه میشود.
پیش از سفارش، پارت‌نامبر، پکیج TO-220 AB و ترتیب پایه‌ها را با نمونه موردنیاز خود تطبیق دهید. توکل الکترونیک امکان بررسی پارت‌نامبر قبل از سفارش، ارسال به سراسر کشور و حضور فیزیکی در بازار جمهوری تهران را دارد.
این مدل یک ماسفت قدرت کانال N، از نوع Enhancement-mode و Avalanche-rated است.
پکیج TO-220 AB است. پایه 1 گیت، پایه 2 درین و پایه 3 سورس است.
خیر. این مقدار در رده محدودیت‌های مطلق و به‌عنوان حداکثر جریان درین پیوسته تعریف شده است؛ بنابراین نباید بدون توجه به شرایط واقعی مدار به‌عنوان جریان کاری عادی استفاده شود.
این ماسفت کانال N با پکیج TO-220 AB، حداقل ولتاژ شکست درین-سورس 1000 V، مقاومت روشن حداکثر 4 Ω و مشخصات زمانی نانوثانیه‌ای، برای بررسی در طراحی‌هایی که این پارامترها را نیاز دارند گزینه‌ای قابل ارزیابی است. برای دریافت قیمت، موجودی و پیش‌فاکتور با توکل الکترونیک تماس بگیرید و پیش از سفارش، تطبیق پارت‌نامبر و پکیج را انجام دهید.
| Part Number | BUZ51 |
|---|---|
| پکیج | TO-220 AB |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 1000 V, ID: 3.4 A |
