SKM200GB173D یک ماژول IGBT قدرت از برند SEMIKRON با ساختار نیمپل یا Half-Bridge است. این محصول از دو IGBT کانال N به همراه دیودهای معکوس سریع CAL تشکیل شده و برای ساخت یک بازوی کامل اینورتر در تجهیزات صنعتی فشارقوی بهکار میرود.
ولتاژ کلکتور به امیتر این ماژول 1700 ولت است و برای تجهیزاتی با باس DC بالا طراحی شده است. SEMIKRON استفاده از این خانواده را در درایوهای اینورتر متصل به شبکههای 575 تا 750 ولت AC و مدارهای دارای باس DC حدود 750 تا 1200 ولت پیشنهاد کرده است.
جریان نامی مبنای SKM200GB173D برابر 150 آمپر است. حداکثر جریان کلکتور در دمای کیس 25 درجه به 220 آمپر میرسد، اما با افزایش دمای کیس به 80 درجه، این مقدار به 150 آمپر کاهش پیدا میکند. بنابراین جریان واقعی قابلاستفاده باید بر اساس تلفات، دمای هیتسینک و شرایط خنککاری انتخاب شود.
بدنه کماندوکتانس، بیسپلیت مسی ایزوله با فناوری DCB، قابلیت تحمل اتصال کوتاه و فاصله خزشی مناسب، این ماژول را برای تعمیر درایوهای ولتاژ بالا، مبدلهای صنعتی و تجهیزات حملونقل به گزینهای قابلبررسی تبدیل کرده است.
برای خرید SKM200GB173D، دریافت قیمت روز و استعلام موجودی با توکل الکترونیک تماس بگیرید.
| مشخصه | مقدار |
|---|---|
| پارتنامبر | SKM200GB173D |
| برند | SEMIKRON |
| سری | SEMITRANS 3 |
| نوع قطعه | ماژول IGBT نیمپل |
| ساختار داخلی | دو IGBT همراه دیود معکوس |
| ولتاژ VCES | 1700 ولت |
| جریان نامی مبنا ICnom | 150 آمپر |
| جریان در TC=25°C | 220 آمپر |
| جریان در TC=80°C | 150 آمپر |
| جریان پیک ICRM | 300 آمپر |
| ولتاژ گیت VGES | ±20 ولت |
| ولتاژ ایزولاسیون | 4000 ولت AC |
| نوع پکیج | Case D56 |
| وزن | حدود 325 گرم |
کاربردهای رسمی SKM200GB173D شامل تجهیزات دارای ولتاژ کاری بالا و مدارهای سوئیچینگ صنعتی است:
وجود ولتاژ 1700 ولت در یک ماژول دیگر برای جایگزینی کافی نیست. مدار داخلی، جریان، پایههای فرمان و ابعاد مکانیکی باید با طراحی دستگاه تطبیق داده شوند.
برای مشاهده قطعات مشابه، میتوانید دسته خرید IGBT توکل الکترونیک را بررسی کنید.
جهت بررسی اسناد فنی ، میتوانید به سایت رسمی شرکت SEMIKRON مراجعه نمایید
| مدل نزدیک | تفاوت مهم |
|---|---|
| SKM200GB173D | مدل اصلی با ساختار نیمپل 1700 ولت |
| SKM200GB173D1 | نسخه جداگانه با تفاوت در بخش دیود |
| SKM200GAL173D | ساختار چاپر GAL، نه نیمپل |
| SKM200GAR173D | آرایش متفاوت IGBT و دیود |
| SKM200GB123D | مدل 1200 ولت با مشخصات سوئیچینگ متفاوت |
پسوند GB نشاندهنده ساختار نیمپل است. مدلهای GAL و GAR حتی با جریان و ولتاژ نزدیک، مدار داخلی متفاوتی دارند و نباید جایگزین مستقیم معرفی شوند.
نسخه D1 نیز یک پارتنامبر مستقل است. وجود یا نبود عدد 1 در انتهای کد باید پیش از سفارش بررسی شود.
قبل از ثبت سفارش، موارد زیر را با ماژول معیوب و مشخصات دستگاه تطبیق دهید:
عدد 200 در پارتنامبر بهتنهایی به معنی جریان نامی 200 آمپر نیست. برای این مدل، جریان نامی مبنای دیتاشیت 150 آمپر است و حداکثر جریان قابلتحمل به دمای کیس وابسته خواهد بود.
| پارامتر | مقدار دیتاشیت |
|---|---|
| VCES | 1700 ولت |
| ICnom | 150 آمپر |
| IC در TC=25°C | 220 آمپر |
| IC در TC=80°C | 150 آمپر |
| ICRM | 300 آمپر |
| VGES | ±20 ولت |
| VCE(sat) معمول در 150A و 25°C | 3.4 ولت |
| VCE(sat) معمول در 150A و 125°C | 4.5 ولت |
| انرژی روشنشدن Eon | حدود 95 میلیژول |
| انرژی خاموششدن Eoff | حدود 45 میلیژول |
| Rth(j-c) هر IGBT | 0.1 K/W |
| Visol | 4000 ولت AC |
مقادیر تلفات سوئیچینگ در شرایط آزمون مشخص، شامل VCC برابر 1200 ولت، جریان 150 آمپر و دمای پیوند 125 درجه اندازهگیری شدهاند. تغییر مقاومت گیت، فرکانس یا جریان، مقدار تلفات را تغییر میدهد.
پیش از نصب SKM200GB173D، سطح هیتسینک را کاملاً تمیز کنید و از خمیر حرارتی مناسب با ضخامت یکنواخت استفاده کنید. سطح ناصاف یا خمیر حرارتی بیشازحد میتواند انتقال حرارت را کاهش دهد.
گشتاور پیشنهادی پیچهای اتصال به هیتسینک M6 بین 3 تا 5 نیوتنمتر است. پیچها باید بهصورت مرحلهای و متقارن بسته شوند تا فشار مکانیکی روی بیسپلیت یکنواخت باقی بماند.
پیش از راهاندازی موارد زیر بررسی شوند:
این قطعه نسبت به تخلیه الکترواستاتیکی حساس است؛ بنابراین رعایت اصول ESD هنگام حمل و نصب ضروری خواهد بود.
توکل الکترونیک با تمرکز بر تأمین ماژولهای IGBT و قطعات قدرت صنعتی، امکان بررسی اولیه پارتنامبر و ساختار محصول را پیش از خرید فراهم میکند.
برای استعلام قیمت و موجودی SKM200GB173D با واحد فروش توکل الکترونیک تماس بگیرید.
این محصول یک ماژول IGBT نیمپل است که از دو IGBT قدرت همراه با دیودهای معکوس تشکیل شده است.
ولتاژ VCES برابر 1700 ولت و جریان نامی مبنای آن 150 آمپر است. حداکثر جریان در دمای کیس 25 درجه، 220 آمپر اعلام شده است.
درایوهای متصل به شبکه 575 تا 750 ولت AC از کاربردهای رسمی این خانواده هستند؛ اما ولتاژ باس، جریان، گیتدرایور و طراحی حفاظتی باید بررسی شوند.
نسخه D1 مدل مستقلی است و در بخش دیود تفاوت دارد. بنابراین جایگزینی باید با بررسی دیتاشیت و لیبل انجام شود.
خیر. مدل 123D در کلاس 1200 ولت قرار دارد، درحالیکه این محصول 1700 ولتی است. شرایط گیت و تلفات سوئیچینگ نیز متفاوت هستند.
گیتدرایور، خازنهای DC Link، مدار پیششارژ، اسنابر، فیوزها، بار خروجی و سیستم خنککاری باید بررسی شوند.
| Part Number | SKM200GB173D |
|---|---|
| برند | SEMIKRON |
| مشخصات فنی | 1200V |

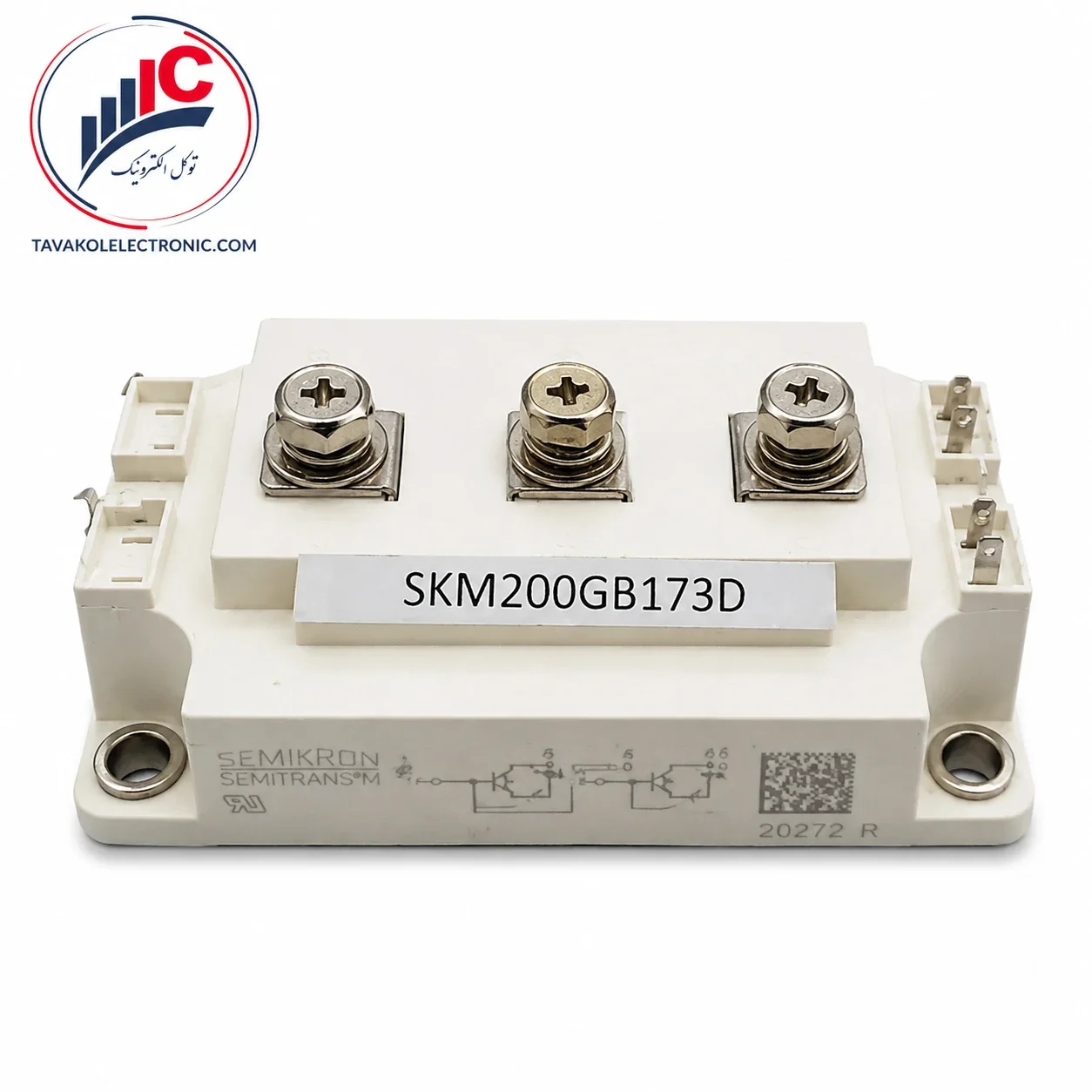

ماژول IGBT سمیکرون مدل SKM200GB173D
