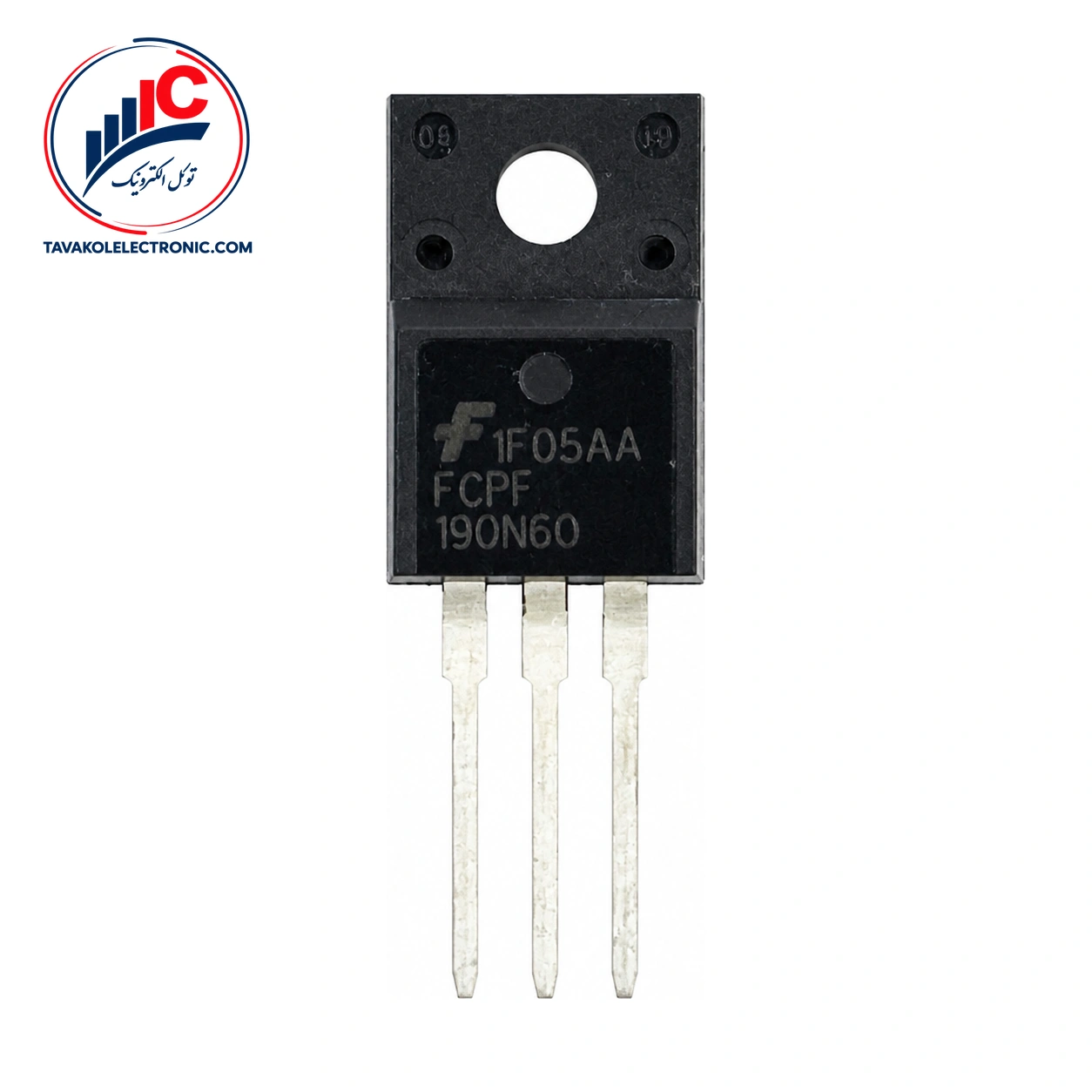

ماسفت FCPF190N60 محصول onsemi و یک ماسفت کانال N با فناوری SUPERFET II و ساختار سوپرجانکشن ولتاژبالا است. این قطعه برای استفاده در طراحی‌های منبع تغذیه و مدارهای توان با الزامات ولتاژی بالا در نظر گرفته شده و انتخاب آن باید بر اساس پارت‌نامبر، نوع کانال، شرایط کاری و روش نصب انجام شود.
کاربردهای اعلام‌شده برای این مدل شامل منابع تغذیه رایانشی و نمایشگر، تجهیزات مخابراتی و سروری، منابع تغذیه صنعتی، سیستم‌های روشنایی، شارژرها و آداپتورهاست. برای مقایسه مدل‌های هم‌گروه میتوانید از عبارت مشاهده ماسفت استفاده کنید.
مهم‌ترین مشخصه انتخابی این ماسفت، ولتاژ شکست درین به سورس است که در شرایط VGS = 0 V، جریان ID = 10 mA و دمای پیوند 25°C، حداقل 600 V اعلام شده است. در دمای پیوند 150°C نیز مقدار حداقل 650 V، تحت شرایط آزمون مشخص، ثبت شده است. این اعداد با شرایط آزمون ارائه می‌شوند و نباید بدون بررسی مدار به‌عنوان ولتاژ کاری عادی تلقی شوند.
مقاومت روشن‌شدن استاتیک در VGS = 10 V و ID = 10 A، مقدار معمولی 0.17 Ω و مقدار حداکثری 0.199 Ω دارد. بار کل گیت نیز در VDS = 380 V، ID = 10 A و VGS = 10 V، برابر با 57 nC معمولی و 74 nC حداکثری است. ظرفیت خروجی مؤثر 160 pF به‌صورت معمولی، در بازه VDS = 0 تا 480 V و VGS = 0 V مشخص شده است.
| مشخصه | مقدار |
|---|---|
| نوع کانال و فناوری | N-channel، SUPERFET II، سوپرجانکشن ولتاژبالا |
| ولتاژ شکست درین به سورس | حداقل 600 V در TJ = 25°C؛ حداقل 650 V در TJ = 150°C |
| مقاومت روشن‌شدن | 0.17 Ω معمولی؛ 0.199 Ω حداکثری، در VGS = 10 V و ID = 10 A |
| بار کل گیت | 57 nC معمولی؛ 74 nC حداکثری |
| پکیج | TO-220F Ultra Narrow Lead، Case 221BN، بدون سرب |
این قطعه با پکیج TO-220F Ultra Narrow Lead و Case 221BN عرضه میشود و ساختار پکیج آن بدون سرب است. پیش از نصب، ابعاد مکانیکی، محل پایه‌ها و شیوه اتصال آن را با برد و طراحی موجود تطبیق دهید. بررسی دقیق پارت‌نامبر و مشخصات پکیج، به‌خصوص هنگام جایگزینی قطعه، از انتخاب مدل نزدیک اما نامناسب جلوگیری می‌کند.
ولتاژ آستانه گیت بین 2.5 V حداقل و 3.5 V حداکثر است؛ این مقدار در VGS = VDS و ID = 250 µA تعریف شده است. زمان‌های سوئیچینگ معمولی شامل تأخیر روشن‌شدن 20 ns، زمان خیز 10 ns، تأخیر خاموش‌شدن 64 ns و زمان افت 5 ns هستند. شرایط این اندازه‌گیری‌ها VDD = 380 V، ID = 10 A، VGS = 10 V و Rg = 4.7 Ω است.
حداکثرهای مطلق نیز باید جدا از مشخصات عملکردی بررسی شوند: جریان درین پیوسته حداکثر 20.2 A در TC = 25°C و 12.7 A در TC = 100°C اعلام شده است. این مقادیر حد مجاز هستند و جایگزین جریان کاری طراحی محسوب نمی‌شوند.
برای استعلام قیمت و موجودی روز FCPF190N60 با توکل الکترونیک تماس بگیرید. فروش به‌صورت تکی و تعدادی انجام میشود و برای خرید عمده و تأمین شرکتی نیز امکان دریافت پیش‌فاکتور وجود دارد. این کالا با ضمانت اصالت کالا ارائه میشود و ارسال به سراسر کشور انجام می‌گیرد.
پیش از سفارش، پارت‌نامبر موردنیاز، نوع پکیج و شرایط مدار را بررسی کنید. توکل الکترونیک امکان بررسی پارت‌نامبر قبل از سفارش و حضور فیزیکی در بازار جمهوری تهران را دارد.
این مدل یک ماسفت کانال N با فناوری SUPERFET II و ساختار سوپرجانکشن ولتاژبالاست و برای کاربردهایی مانند منابع تغذیه رایانشی، مخابراتی، سروری، صنعتی، روشنایی، شارژر و آداپتور معرفی شده است.
پکیج آن TO-220F Ultra Narrow Lead، Case 221BN و بدون سرب است. سازگاری مکانیکی و نحوه نصب باید پیش از سفارش با برد بررسی شود.
600 V در داده‌های فنی به‌عنوان حداقل ولتاژ شکست تحت شرایط آزمون مشخص شده و در بخش حدود حداکثر مطلق نیز برای ولتاژ درین به سورس آمده است. بنابراین انتخاب ولتاژ کاری مدار باید با توجه به شرایط واقعی طراحی و حاشیه اطمینان انجام شود.
FCPF190N60 یک ماسفت توان کانال N با فناوری SUPERFET II، پکیج TO-220F Ultra Narrow Lead و مشخصات تعریف‌شده برای منابع تغذیه و تجهیزات توان است. برای بررسی موجودی، دریافت قیمت روز و ثبت سفارش، با توکل الکترونیک در ارتباط باشید.
| Part Number | FCPF190N60 |
|---|---|
| پکیج | TO-220-3 |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 600 V, ID: 20.2 A |
ماسفت FCPF190N60
