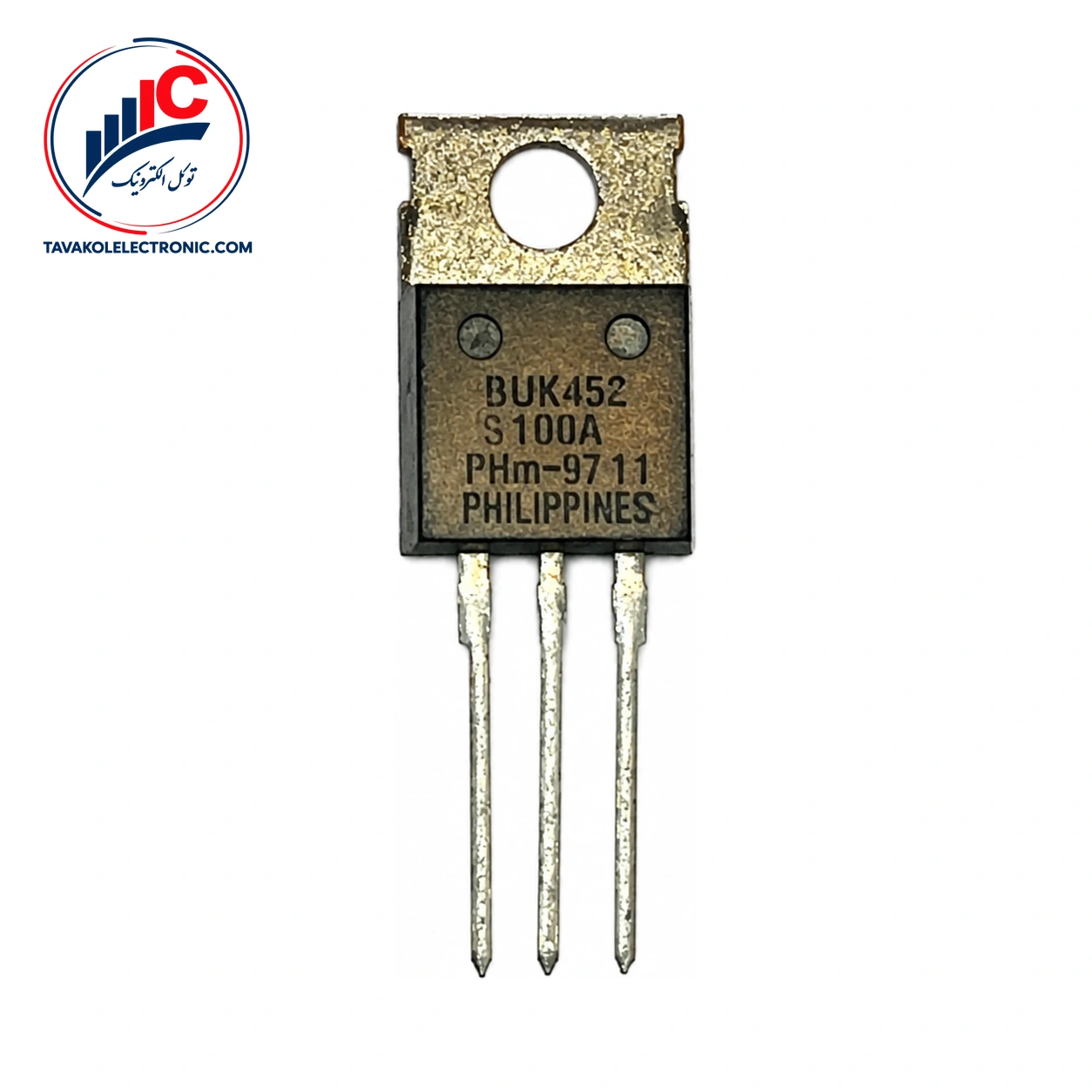

ماسفت BUK452-100A از نوع N-channel و ساخت Inchange Semiconductor است. این قطعه برای مدارهایی مناسب است که در آن‌ها سوئیچینگ توان، کنترل موتور یا قطع‌و‌وصل جریان اهمیت دارد. پکیج TO-220C هم دسترسی مناسبی به پایه‌ها می‌دهد و بررسی مسیرهای گیت، درین و سورس را ساده‌تر می‌کند.
این ماسفت در منابع تغذیه سوئیچینگ (SMPS)، مدارهای کنترل موتور، تجهیزات جوشکاری و کاربردهای عمومی سوئیچینگ قابل استفاده است. هنگام انتخاب، نوع کانال، ولتاژ و جریان مدار، شرایط حرارتی و روش تحریک گیت را با نیاز پروژه تطبیق دهید.
مهم‌ترین داده‌های فنی این قطعه در جدول زیر آمده است.
| پارامتر | مقدار |
|---|---|
| نوع کانال | N-channel |
| ولتاژ شکست Drain-Source | حداقل 100 V؛ با VGS=0 و ID=0.25 mA |
| مقاومت روشن RDS(on) | حداکثر 0.25 Ω؛ در VGS=10 V و ID=5.5 A |
| آستانه گیت VGS(th) | حداقل 2.1 V تا حداکثر 4.0 V؛ در VDS=VGS و ID=1 mA |
| پکیج و پایه‌ها | TO-220C؛ پایه 1=Gate، پایه 2=Drain، پایه 3=Source |
مقاومت روشن حداکثر 0.25 Ω فقط برای شرایط مشخص‌شده در دیتای قطعه اعلام شده است؛ بنابراین در برآورد تلفات، جریان واقعی مدار و شرایط کاری را جداگانه بررسی کنید. ولتاژ آستانه گیت هم به‌تنهایی به معنی روشن‌شدن کامل ماسفت در جریان موردنظر نیست و سطح تحریک گیت باید با طراحی درایور هماهنگ باشد.
جریان نشتی Gate-Source حداکثر ±100 nA با VGS=±30 V و VDS=0 است. جریان Drain در حالت بدون ولتاژ گیت حداکثر 10 µA با VDS=100 V و VGS=0 اعلام شده است. این مشخصات برای ارزیابی رفتار خاموش و نشتی در مدار مفید هستند.
در پکیج TO-220C، پایه 1 گیت، پایه 2 درین و پایه 3 سورس است. پیش از نصب، جهت قطعه و شماره پایه‌ها را با برد و نقشه مدار تطبیق دهید تا از اتصال نادرست جلوگیری شود.
مقاومت حرارتی اتصال تا کیس حداکثر 2.5 °C/W است. همچنین محدودیت‌های مطلق اعلام‌شده شامل VDSS حداقل 100 V، VGS برابر ±30 V، جریان پیوسته Drain برابر 11 A در TC=25°C، توان تلفاتی 60 W در TC=25°C و دمای اتصال حداکثر 175°C هستند. این اعداد باید به‌عنوان حدود مجاز و با توجه به شرایط واقعی دفع حرارت در نظر گرفته شوند.
دیود داخلی، ولتاژ مستقیم حداکثر 1.5 V را در IF=11 A و VGS=0 دارد. این مقدار نیز به شرایط آزمون وابسته است و در تحلیل مسیرهای جریان برگشتی باید همراه با توپولوژی مدار بررسی شود.
برای استعلام قیمت و موجودی روز BUK452-100A با توکل الکترونیک تماس بگیرید. این قطعه به‌صورت فروش تکی و تعدادی عرضه میشود و برای خرید عمده یا تأمین شرکتی، امکان دریافت پیش‌فاکتور وجود دارد. ضمانت اصالت کالا و ارسال به سراسر کشور از خدمات فروشگاه است.
برای انتخاب دقیق، پارت‌نامبر درج‌شده روی سفارش را با نیاز مدار تطبیق دهید. بررسی پارت‌نامبر قبل از سفارش، به‌خصوص در خرید تعداد بالا، از ارسال مدل نادرست جلوگیری می‌کند. برای آشنایی با محصولات هم‌گروه میتوانید عبارت مشاهده ماسفت را دنبال کنید.
BUK452-100A یک ماسفت N-channel در پکیج TO-220C است که برای SMPS، کنترل موتور، جوشکاری و سوئیچینگ عمومی در نظر گرفته شده است. مشخصات مهم آن شامل ولتاژ شکست حداقل 100 V، مقاومت روشن حداکثر 0.25 Ω در شرایط اعلام‌شده و جریان پیوسته 11 A به‌عنوان حد مجاز در TC=25°C است.
برای ثبت سفارش، تعداد موردنیاز و کاربرد خود را اعلام کنید تا قیمت، موجودی و امکان تأمین بررسی شود. توکل الکترونیک با حضور فیزیکی در بازار جمهوری تهران، پاسخگوی سفارش‌های تکی، تعدادی و شرکتی است.
این قطعه یک ماسفت N-channel است و برای منابع تغذیه سوئیچینگ، کنترل موتور، جوشکاری و سوئیچینگ عمومی کاربرد دارد.
پایه 1 Gate، پایه 2 Drain و پایه 3 Source است. پیش از مونتاژ، شماره پایه‌ها را با طراحی برد بررسی کنید.
| Part Number | BUK452-100A |
|---|---|
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 100 V, ID: 11 A |
