این ماسفت محصول Vishay و یک ماسفت قدرت خودرویی با ساختار Dual P-Channel است. این قطعه شامل دو ماسفت P-Channel در یک مجموعه است و در پکیج SO-8 عرضه میشود. برای انتخاب این مدل، نوع کانال، ساختار دوگانه، پکیج و شرایط الکتریکی مدار اهمیت دارد.
ولتاژ درین به سورس این مدل برابر با -60 V است. همچنین مقاومت روشن درین به سورس در دو شرایط مشخص اعلام شده است؛ بنابراین مقادیر مقاومت، جریان و ولتاژ باید همراه با شرایط آزمون خودشان بررسی شوند. این قطعه دارای تأییدیه AEC-Q101 است.
برای مقایسه مشخصات این مدل با انواع ماسفت، توجه به نوع کانال، تعداد ماسفت‌های داخلی، پکیج و محدوده‌های الکتریکی ضروری است.
مهم‌ترین مشخصات قابل استفاده برای بررسی و انتخاب این ماسفت در جدول زیر آمده است:
| مشخصه | مقدار |
|---|---|
| نوع قطعه | ماسفت قدرت خودرویی Dual P-Channel |
| ساختار کانال | دو ماسفت P-Channel |
| ولتاژ درین به سورس | -60 V |
| پکیج | SO-8 |
| جریان درین در حالت روشن | حداقل -12 A؛ با VGS = -10 V و VDS ≤ -5 V |
| تأییدیه | AEC-Q101 Qualified |
مقاومت روشن درین به سورس حداکثر 0.085 Ω است؛ این مقدار در VGS = -10 V و ID = -3.5 A مشخص شده است. مقدار حداکثر دیگر برای همین پارامتر، 0.115 Ω در VGS = -4.5 V و ID = -2.5 A اعلام شده است.
ولتاژ آستانه گیت به سورس در بازه -1.5 V تا -2.5 V قرار دارد و شرایط اعلام آن VDS = VGS و ID = -250 μA است. جریان نشتی گیت به سورس نیز حداکثر ±100 nA بوده و در VDS = 0 V و VGS = ±20 V مشخص شده است.
ظرفیت ورودی معمولی 912 pF و حداکثر آن 1140 pF است. شرایط این مشخصه VGS = 0 V، VDS = -30 V و فرکانس 1 MHz اعلام شده است. بار کل گیت نیز مقدار معمولی 26.5 nC و مقدار حداکثر 40 nC دارد؛ شرایط آن VGS = -10 V، VDS = -30 V و ID = -4.3 A است.
ترارسانایی مستقیم معمولی قطعه 9 S است که در VDS = -15 V و ID = -3.5 A اندازه‌گیری شده است. مقدار -4.4 A برای هر شاخه در بخش محدودیت مطلق قرار دارد و نباید به‌عنوان جریان کاری عمومی تفسیر شود. ولتاژ گیت به سورس ±20 V نیز یک حد مطلق است، نه مقدار پیشنهادی برای کار عادی.
قیمت و موجودی روز این مدل با توجه به زمان استعلام و تعداد سفارش مشخص میشود. برای دریافت اطلاعات خرید، پارت‌نامبر دقیق و تعداد موردنیاز را به توکل الکترونیک اعلام کنید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و امکان دریافت پیش‌فاکتور فراهم است.
این قطعه با ضمانت اصالت کالا عرضه میشود. پیش از ثبت سفارش، بررسی پارت‌نامبر و پکیج SO-8 با طراحی موردنظر اهمیت دارد. توکل الکترونیک امکان ارسال به سراسر کشور و حضور فیزیکی در بازار جمهوری تهران را دارد.
این مدل یک ماسفت قدرت خودرویی Dual P-Channel از Vishay است و دو ماسفت P-Channel را در یک قطعه شامل میشود. پکیج آن SO-8 است و تأییدیه AEC-Q101 دارد.
ولتاژ درین به سورس این مدل -60 V اعلام شده است. بررسی نوع کانال، شرایط مدار و سایر مقادیر الکتریکی پیش از استفاده ضروری است.
قیمت و موجودی روز برای سفارش تکی، تعدادی، عمده و تأمین شرکتی قابل استعلام است و امکان دریافت پیش‌فاکتور نیز وجود دارد.
این ماسفت با ساختار Dual P-Channel، پکیج SO-8، ولتاژ درین به سورس -60 V و تأییدیه AEC-Q101، گزینه‌ای برای طراحی‌هایی است که به این مشخصات نیاز دارند. مقاومت روشن، جریان درین و پارامترهای گیت باید بر اساس شرایط درج‌شده بررسی شوند.
برای سفارش، تعداد موردنیاز و پارت‌نامبر دقیق SQ4961EY را اعلام کنید تا استعلام قیمت و موجودی روز انجام شود. پیش از خرید، تطبیق پارت‌نامبر و پکیج با طراحی خود را انجام دهید.
| Part Number | SQ4961EY |
|---|---|
| پکیج | SO |
| Channel Type | P-Channel |
| مشخصات فنی | VDS: 60 V, ID: -4.4 A |

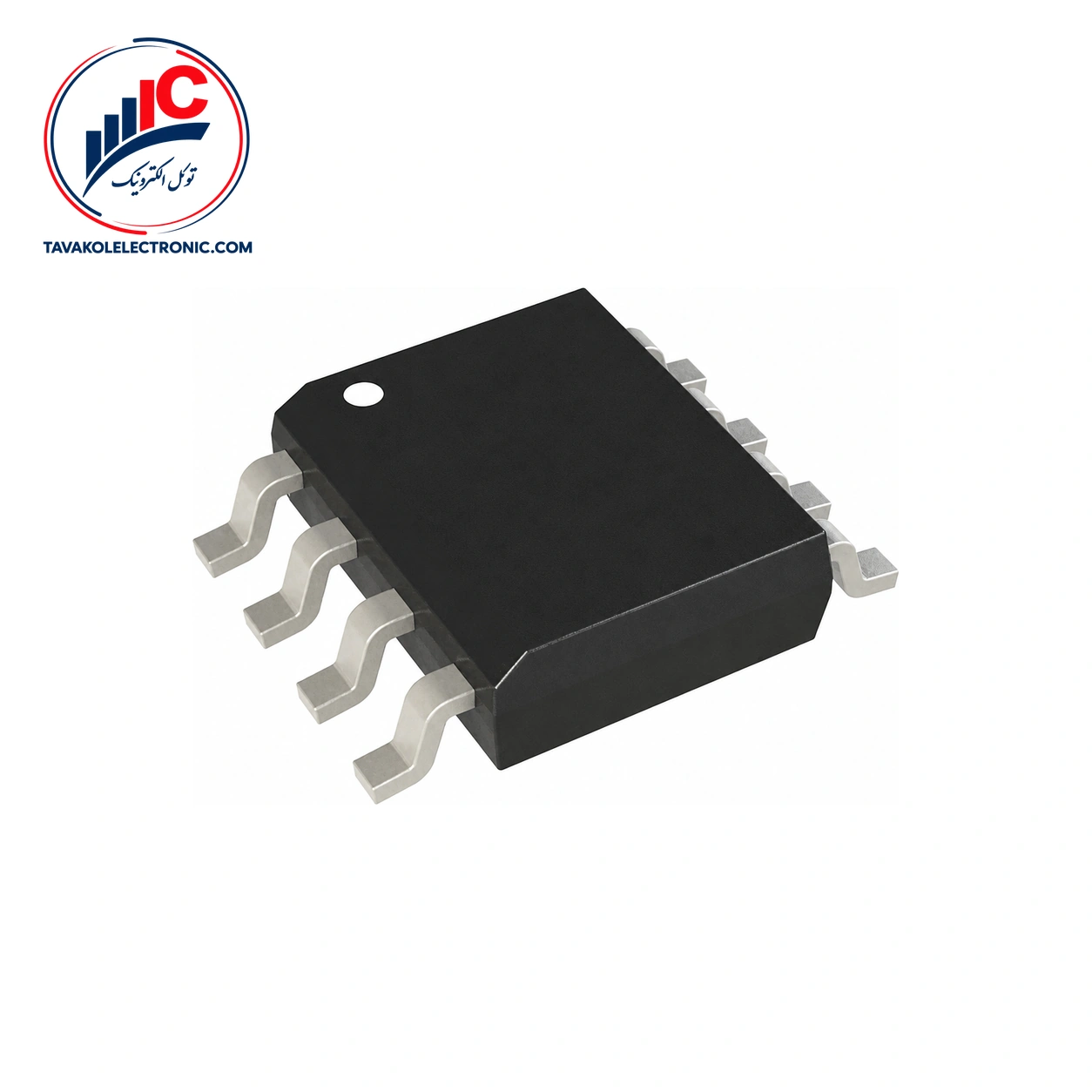

ماسفت SQ4961EY
