ماسفت FS14SM-18A

ویژگی‌ها
Part NumberFS14SM-18A
پکیجTO-3P
Channel TypeN-Channel
مشخصات فنیVDS: 900 V
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

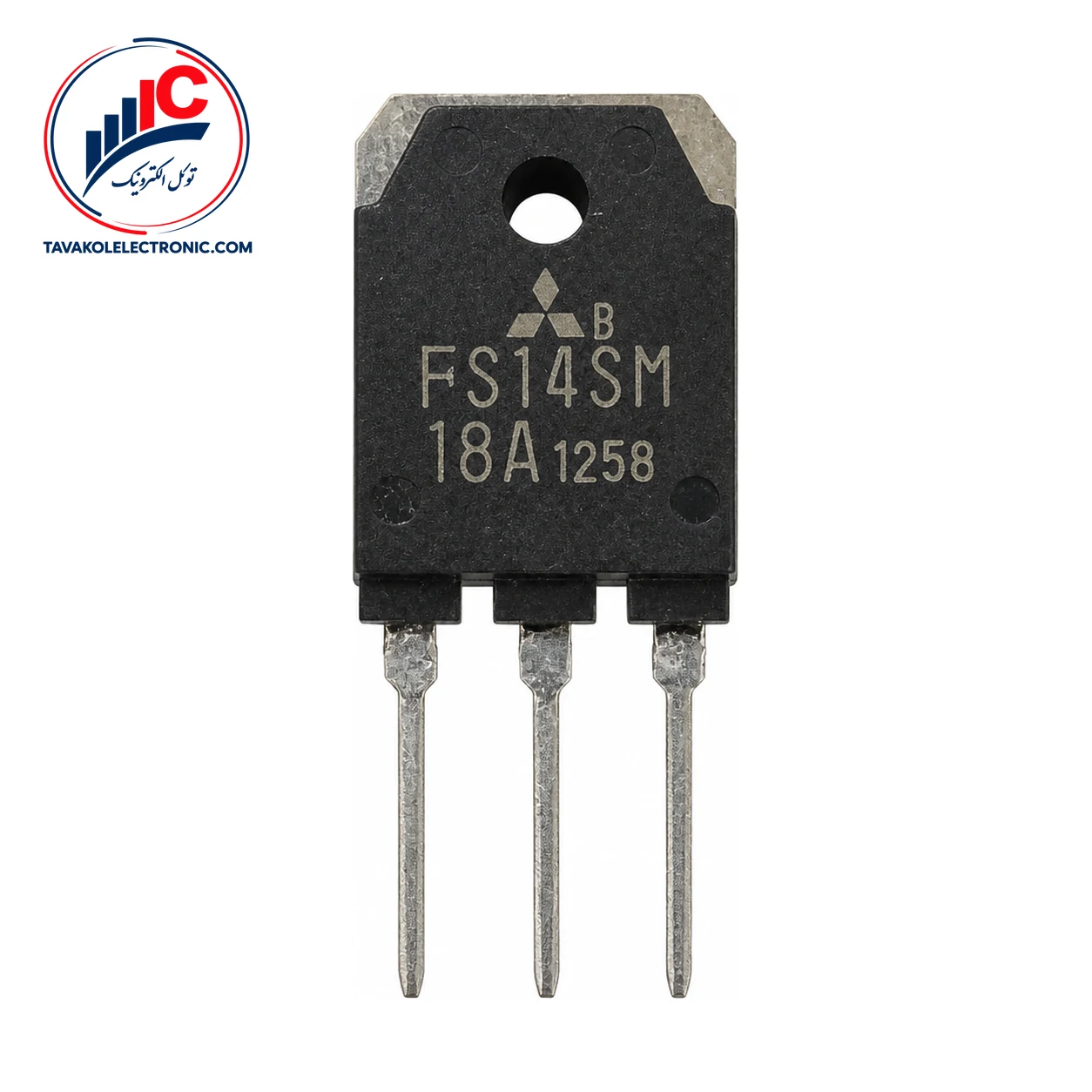

معرفی ماسفت FS14SM-18A

FS14SM-18A یک ماسفت توان N-channel از برند Mitsubishi است که برای سوئیچینگ سریع به‌کار می‌رود. این قطعه در پکیج TO-3P عرضه می‌شود و برای انتخاب آن باید نوع کانال، پکیج و شرایط الکتریکی مدار را با نیاز پروژه مقایسه کرد.

ویژگی‌های کلیدی FS14SM-18A

– نوع کانال: N-channel – کاربرد اصلی: سوئیچینگ سریع – پکیج: TO-3P – ولتاژ شکست درین-سورس: حداقل 900 V – مقاومت روشن درین-سورس: 0.63 Ω به‌صورت تیپیکال و 0.85 Ω حداکثر


مشخصات فنی FS14SM-18A

پارامتر مقدار شرایط آزمون
نوع کانال N-channel —
پکیج TO-3P —
ولتاژ شکست درین-سورس حداقل 900 V Tch = 25°C، ID = 1 mA، VGS = 0 V
مقاومت روشن درین-سورس 0.63 typ. / 0.85 max. Ω Tch = 25°C، ID = 7 A، VGS = 10 V
ولتاژ آستانه گیت-سورس 2 min. / 3 typ. / 4 max. V Tch = 25°C، ID = 1 mA، VDS = 10 V
ظرفیت ورودی 2900 pF typ. Tch = 25°C

ولتاژ درین-سورس در حالت روشن، 4.41 V به‌صورت تیپیکال و 5.95 V حداکثر است. این مقدار در Tch = 25°C، جریان درین 7 A و VGS = 10 V اعلام شده است. زمان تأخیر خاموش‌شدن نیز 325 ns تیپیکال است. شرایط آزمون این زمان شامل VDD = 200 V، ID = 7 A، VGS = 10 V و RGEN = RGS = 50 Ω بوده است.

نکات انتخاب FS14SM-18A برای مدار

مقادیر 900 V برای ولتاژ درین-سورس، 14 A برای جریان درین و 42 A برای جریان پالسی، همگی در گروه حداکثر ریتینگ قرار دارند و نباید بدون بررسی شرایط مدار به‌عنوان مقدار کاری دائمی در نظر گرفته شوند. ولتاژ گیت-سورس نیز حداکثر ±30 V است و محدوده دمایی −55 تا +150°C به‌عنوان محدوده حداکثری اعلام شده است.

برای بررسی نمونه موجود یا جایگزین، نوع کانال N-channel، پکیج TO-3P و الزامات ولتاژ و جریان مدار را با اطلاعات قطعه تطبیق دهید. بررسی پارت‌نامبر قبل از سفارش اهمیت دارد.


کاربردهای ماسفت FS14SM-18A

کاربردهای اعلام‌شده برای این ماسفت شامل منابع تغذیه سوئیچینگ (SMPS)، مبدل‌های DC-DC و شارژرهای باتری است. همچنین در منابع تغذیه پرینتر و دستگاه کپی، HDD، FDD، تلویزیون، VCR و رایانه‌های شخصی هم به‌کار می‌رود.

برای انتخاب قطعه، شرایط واقعی مدار و مشخصات طراحی را در نظر بگیرید. نوع کانال، مقاومت روشن، ولتاژ شکست، ظرفیت ورودی و زمان تأخیر خاموش‌شدن از جمله پارامترهای مهم در ارزیابی اولیه این قطعه هستند.


قیمت و خرید FS14SM-18A

اگر برای منبع تغذیه، مبدل، شارژر یا تعمیر تجهیزات به دنبال خرید ماسفت هستید، پارت‌نامبر و تعداد مورد نیاز را ارسال کنید تا موجودی و شرایط تأمین بررسی شود. ارسال به سراسر کشور انجام می‌شود و امکان حضور فیزیکی در بازار جمهوری تهران نیز وجود دارد.


سؤالات متداول درباره FS14SM-18A

FS14SM-18A چه نوع ماسفتی است؟

این قطعه یک ماسفت توان N-channel با کاربرد سوئیچینگ سریع و پکیج TO-3P است.

پکیج FS14SM-18A چیست؟

پکیج این قطعه TO-3P است.

آیا جریان 14 A مقدار کاری دائمی است؟

خیر. مقدار 14 A یک حداکثر ریتینگ است و نباید بدون بررسی کامل شرایط مدار به‌عنوان جریان کاری دائمی برداشت شود.


جمع‌بندی و سفارش FS14SM-18A

FS14SM-18A یک ماسفت توان N-channel ساخت Mitsubishi برای سوئیچینگ سریع است که در پکیج TO-3P عرضه می‌شود و در منابع تغذیه، مبدل‌ها و شارژرها کاربرد دارد. برای ثبت سفارش، پارت‌نامبر، تعداد و کاربرد مورد نظر را با توکل الکترونیک در میان بگذارید تا قیمت، موجودی و امکان تأمین بررسی شود.

توضیحات تکمیلی

Part Number

FS14SM-18A

پکیج

TO-3P

Channel Type

N-Channel

مشخصات فنی

VDS: 900 V
