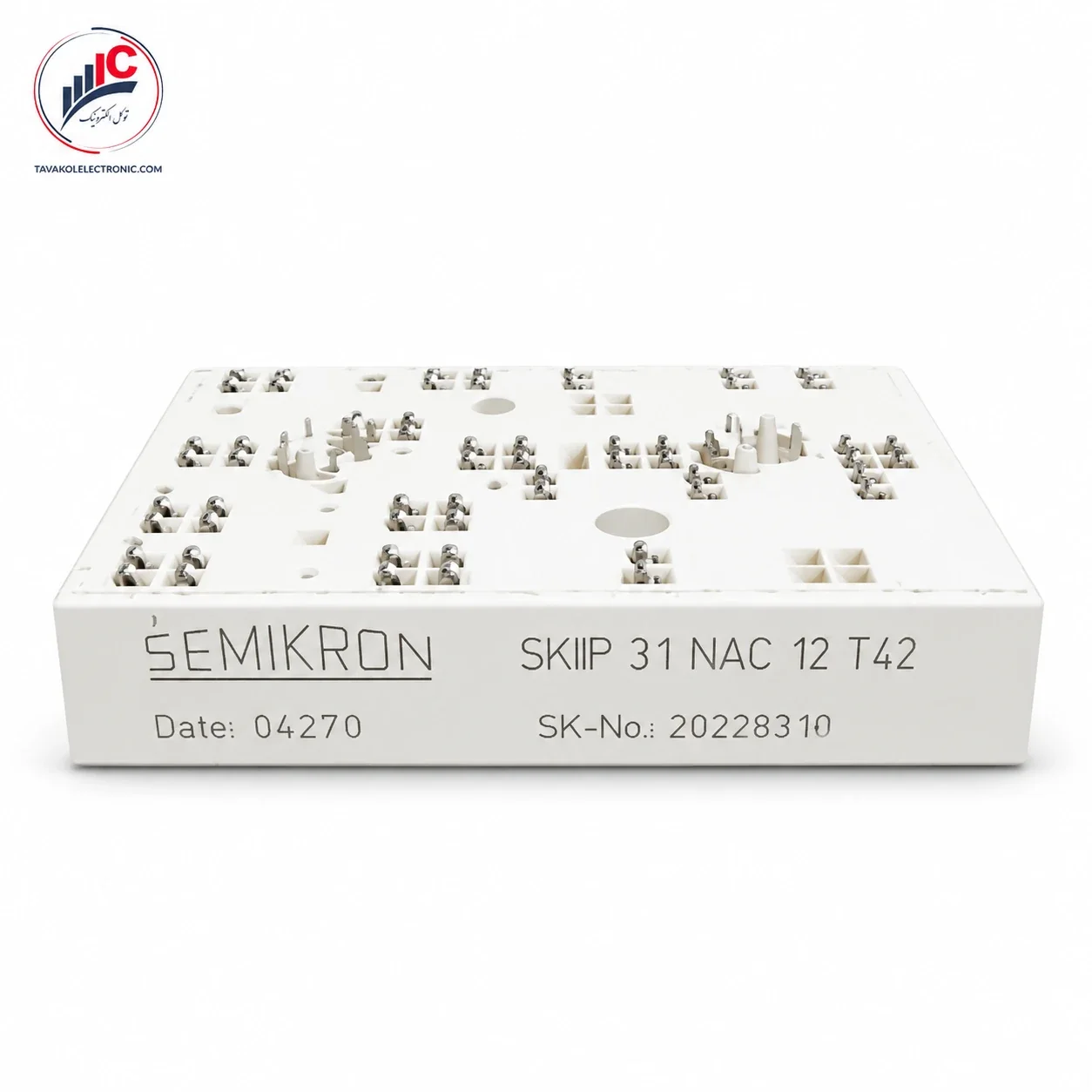

ماژول قدرت MiniSKiiP سمیکرون مدل SKiiP31NAC12T42

معرفی محصول

SKiiP31NAC12T42 یک ماژول قدرت صنعتی از خانواده SEMIKRON MiniSKiiP است که برای بخش قدرت درایوهای موتور و مبدل‌های صنعتی طراحی شده است. ساختار NAC این محصول از نوع Converter-Inverter بوده و دو بخش اصلی را در یک پکیج ترکیب می‌کند: پل دیود سه‌فاز ورودی برای تولید باس DC و پل اینورتر سه‌فاز IGBT برای ایجاد خروجی کنترل‌شده موتور.

این ساختار باعث می‌شود بخش رکتیفایر و اینورتر در یک مجموعه فشرده قرار گیرند و تعداد اتصالات قدرت روی برد کاهش یابد. بااین‌حال، این مدل را نباید با یک ماژول IGBT شش‌تایی ساده یا یک ماژول CIB دارای چاپر ترمز اشتباه گرفت. در نام‌گذاری رسمی خانواده، توپولوژی NAC با عنوان CI معرفی می‌شود، درحالی‌که ساختار NAB از نوع Converter-Inverter-Brake است.

کلاس ولتاژی این مدل 1200 ولت است. سند رسمی تغییر محصول SEMIKRON، پارت‌نامبر SKiiP 31 NAC 12 T42 را در میان ماژول‌های دارای فناوری قدیمی 1200V IGBT2 Standard/Low Loss قرار داده است. با توجه به نبود دیتاشیت رسمی مستقیم این پسوند، جریان نامی، جریان لحظه‌ای، مقاومت حرارتی و مشخصات سوئیچینگ نباید صرفاً از مدل‌های مشابه به آن نسبت داده شوند.

این محصول بیشتر برای تعمیر یا تأمین بردهای صنعتی قدیمی اهمیت دارد؛ به‌خصوص زمانی که PCB، مدار گیت درایور و چینش کنتاکت‌ها دقیقاً برای همین نسخه طراحی شده‌اند. نزدیک بودن توان یا شباهت ظاهری یک MiniSKiiP دیگر، برای جایگزینی مستقیم کافی نیست.

برای استعلام موجودی، بررسی لیبل و تطبیق فنی SKiiP31NAC12T42 با برد دستگاه، با توکل الکترونیک تماس بگیرید.

مشخصات کلیدی محصول SKiiP31NAC12T42

ثبت رسمی کد، شماره فنی، کلاس 1200 ولت و توقف تولید از سند PCN سازنده استخراج شده است. توپولوژی CI نیز با ساختار رسمی محصولات NAC در خانواده MiniSKiiP مطابقت دارد.

ویژگی‌های مهم

• یکپارچه‌سازی پل دیود سه‌فاز و اینورتر سه‌فاز IGBT
• توپولوژی Converter-Inverter Module برای بخش قدرت درایو
• کلاس ولتاژی 1200 ولت
• مناسب برای تعمیر بردهایی که دقیقاً از ساختار NAC استفاده می‌کنند
• حذف نیاز به پل دیود قدرت جداگانه در طراحی اصلی دستگاه
• قرارگیری در پلتفرم فشرده SEMIKRON MiniSKiiP
• استفاده از سیستم اتصال فشاری خانواده MiniSKiiP به‌جای لحیم‌کاری مستقیم پایه‌های ماژول
• اهمیت بالا در تأمین قطعات دستگاه‌ها و اینورترهای قدیمی
• تفاوت ساختاری مهم با ماژول‌های NAB دارای چاپر ترمز
• نیاز به بررسی کامل پین‌آوت به دلیل توقف تولید و وجود نسخه‌های نزدیک

پلتفرم MiniSKiiP بر پایه سیستم فشاری و کنتاکت‌های فنری طراحی شده و برای مونتاژ سریع، سرویس‌پذیری و استفاده در درایوهای موتور توسعه یافته است.

کاربردهای صنعتی SKiiP31NAC12T42

این ماژول برای تجهیزاتی مناسب است که ابتدا ورودی AC سه‌فاز را به باس DC تبدیل کرده و سپس از طریق پل IGBT، خروجی سه‌فاز کنترل‌شده ایجاد می‌کنند. کاربردهای متداول آن شامل موارد زیر است:

• برد قدرت اینورترهای صنعتی
• درایو کنترل دور موتور سه‌فاز
• ماشین‌آلات و خطوط تولید قدیمی
• تجهیزات اتوماسیون دارای مبدل فرکانس
• تعمیر بخش رکتیفایر و اینورتر درایو
• منابع و مبدل‌های قدرت دارای ورودی سه‌فاز
• تأمین قطعه برای تجهیزات توقف‌تولیدشده

خانواده MiniSKiiP به‌طور رسمی به‌عنوان پلتفرم ماژول قدرت برای Motor Drive معرفی شده است؛ بااین‌حال، سازگاری این مدل با هر دستگاه باید از روی نقشه برد، ورودی AC، باس DC و پین‌آوت بررسی شود.

برای مشاهده قطعات مشابه، می‌توانید دسته خرید IGBT توکل الکترونیک را بررسی کنید.

جهت بررسی اسناد فنی ، می‌توانید به سایت رسمی شرکت SEMIKRON مراجعه نمایید

تفاوت ساختار NAC با مدل‌های مشابه

بنابراین SKiiP31NAC12T42 فاقد چاپر ترمز داخلی است. جایگزین‌کردن آن با مدل NAB یا برعکس، ممکن است باعث تفاوت در تعداد کنتاکت‌ها، مسیرهای DC Link، اتصال مقاومت ترمز و طراحی PCB شود. صفحات رسمی SEMIKRON توپولوژی AC را Sixpack، NAC را CI و NAB را CIB معرفی می‌کنند.

نکات مهم قبل از خرید SKiiP31NAC12T42

پیش از سفارش، پارت‌نامبر کامل روی لیبل را بررسی کنید. وجود یا نبود یک حرف، فاصله یا پسوند می‌تواند نشان‌دهنده نسخه متفاوت چیپ، پین‌آوت یا طراحی سفارشی باشد.

موارد زیر باید با ماژول قبلی تطبیق داده شوند:

• فرم کامل SKiiP 31 NAC 12 T42
• شماره فنی یا Article Number روی لیبل
• شکل و محل کنتاکت‌های قدرت
• پین‌های گیت و امیتر هر شاخه
• مسیرهای ورودی رکتیفایر سه‌فاز
• ترمینال‌های مثبت و منفی DC Link
• خروجی‌های U، V و W
• کلاس ولتاژ 1200 ولت
• طراحی مدار گیت درایور
• ابعاد کیس و محل پیچ‌های فشار
• نوع و محل سنسور دمای برد، در صورت استفاده

مدل‌های NAB، NAC و AC حتی در صورت داشتن کیس مشابه، جایگزین مستقیم یکدیگر نیستند. همچنین پسوند T42 نباید بدون دیتاشیت دقیق، معادل یک نسخه دیگر از SKiiP 31 NAC 12 در نظر گرفته شود.

اطلاعات فنی قابل اتکا

طبق اطلاعیه رسمی SEMIKRON، آخرین زمان دریافت سفارش این گروه ۳۰ سپتامبر ۲۰۱۲ و آخرین تحویل آن ۳۰ دسامبر ۲۰۱۲ اعلام شده است؛ بنابراین این مدل یک قطعه قدیمی و خارج از تولید جاری محسوب می‌شود.

نکات نصب و جایگزینی SKiiP31NAC12T42

سطح هیت‌سینک باید کاملاً تمیز، صاف و بدون پلیسه باشد. خمیر حرارتی باید به‌صورت یکنواخت و با ضخامت مناسب اعمال شود؛ استفاده نامناسب از مواد واسط حرارتی می‌تواند باعث افزایش مقاومت حرارتی یا واردشدن فشار نامناسب به ساختار DCB شود. راهنمای فنی SEMIKRON برای ماژول‌های MiniSKiiP بر ضرورت انتخاب صحیح خمیر حرارتی و لایه نازک و یکنواخت آن تأکید می‌کند.

کنتاکت‌های فنری نباید با دست، روغن، عرق، اسپری کنتاکت یا مواد شیمیایی آلوده شوند. سازنده توصیه می‌کند هنگام جابه‌جایی ماژول از دستکش استفاده شده و وضعیت طول، تمیزی و سلامت Spring Contactها پیش از مونتاژ بررسی شود.

پیش از نصب ماژول جدید، این بخش‌ها نیز تست شوند:

• تغذیه مثبت و منفی مدار گیت درایور
• مقاومت‌ها و دیودهای مسیر گیت
• خازن‌های DC Link
• مدار پیش‌شارژ باس DC
• پل ورودی و فیوزهای حفاظتی
• اتصال کوتاه احتمالی خروجی موتور
• مسیرهای PCB زیر ماژول
• فن و سیستم خنک‌کاری
• فشار و ترتیب بستن پیچ‌های مجموعه

گشتاور نصب را نباید از مدل نزدیک حدس زد؛ مقدار صحیح باید از دیتاشیت یا دستورالعمل مکانیکی همان کیس و اسمبلی دستگاه استخراج شود.

چرا خرید از توکل الکترونیک؟

توکل الکترونیک در زمینه تأمین ماژول‌های IGBT، MiniSKiiP و قطعات قدرت صنعتی فعالیت می‌کند و پیش از خرید امکان بررسی پارت‌نامبر و ساختار داخلی محصول را فراهم می‌سازد.

حضور فیزیکی در بازار جمهوری تهران، امکان پیگیری سفارش، بررسی لیبل، وضعیت ظاهری و تطبیق مدل را برای تعمیرکاران و واحدهای نگهداری صنعتی ساده‌تر می‌کند. این بررسی به‌خصوص برای قطعات توقف‌تولیدشده‌ای مانند این مدل اهمیت زیادی دارد و احتمال خرید نسخه ناسازگار را کاهش می‌دهد.

سوالات متداول

SKiiP31NAC12T42 چه نوع ماژولی است؟

یک ماژول قدرت Converter-Inverter شامل پل دیود سه‌فاز ورودی و اینورتر سه‌فاز IGBT است. ساختار رسمی محصولات NAC با توپولوژی CI معرفی می‌شود.

آیا این مدل چاپر ترمز داخلی دارد؟

خیر. چاپر ترمز جزو ساختار NAB یا CIB است. ساختار NAC شامل رکتیفایر و اینورتر بوده و مدار Brake Chopper داخلی ندارد.

ولتاژ و جریان SKiiP31NAC12T42 چقدر است؟

کلاس ولتاژ 1200 ولت از سند رسمی سازنده قابل تأیید است؛ اما جریان نامی دقیق پسوند T42 بدون دیتاشیت مستقیم به‌صورت قطعی اعلام نمی‌شود.

آیا SKiiP31NAB125T12 جایگزین مستقیم آن است؟

خیر. مدل NAB دارای ساختار متفاوت و چاپر ترمز داخلی است. جایگزینی تنها پس از مقایسه مدار داخلی، پین‌آوت، PCB و مشخصات الکتریکی مجاز است.

پسوند T42 چه معنایی دارد؟

این پسوند یک نسخه مشخص از محصول را نشان می‌دهد، اما بدون دیتاشیت رسمی همان نسخه نباید درباره فناوری چیپ، سرعت سوئیچینگ یا پین‌آوت آن نتیجه‌گیری قطعی کرد.

آیا SKiiP31NAC12T42 هنوز تولید می‌شود؟

خیر. این مدل در اطلاعیه رسمی توقف تولید ماژول‌های 1200 ولتی IGBT2 قرار دارد و آخرین تحویل گروه آن برای پایان سال ۲۰۱۲ برنامه‌ریزی شده بود.
