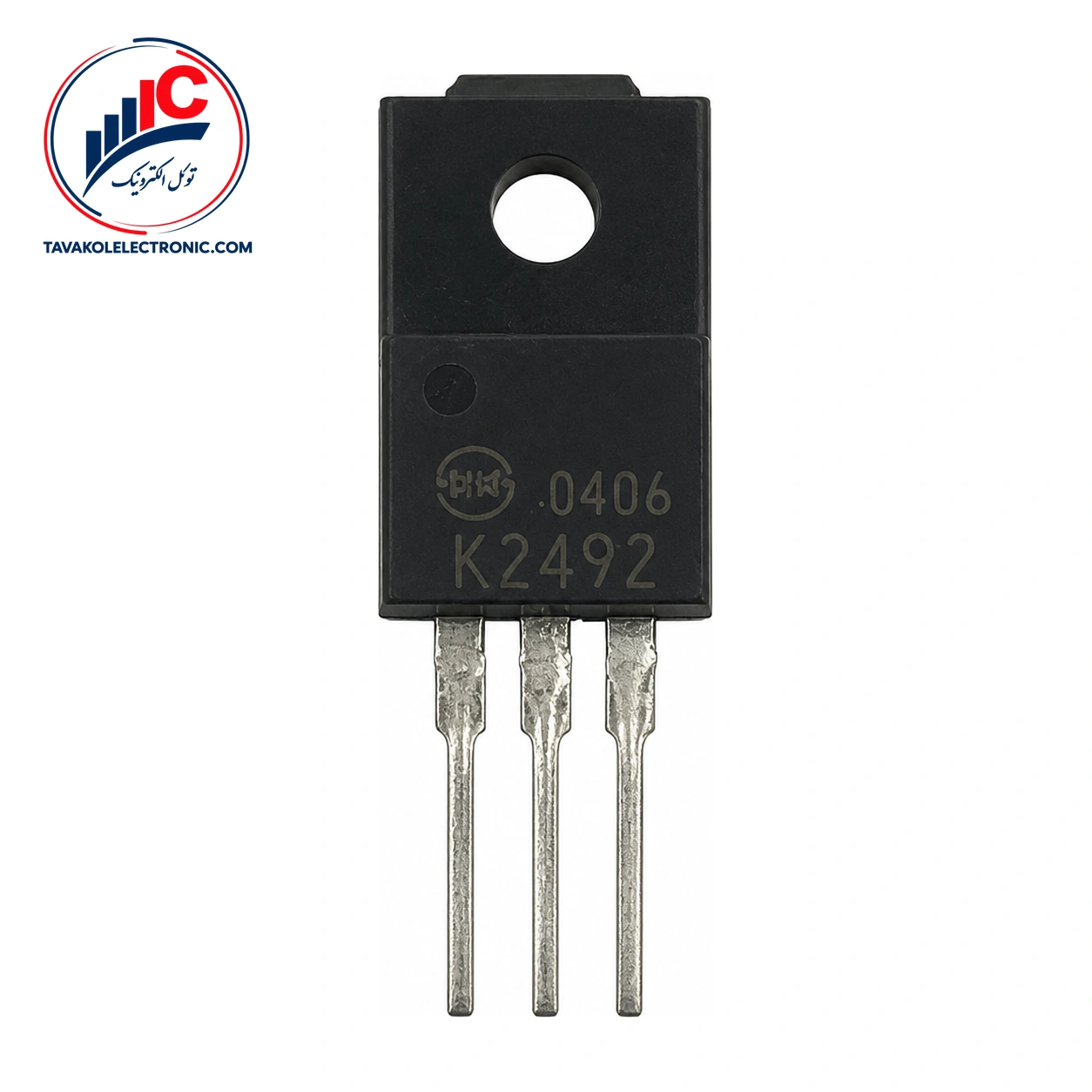

ماسفت 2SK2492 از محصولات Shindengen Electric Mfg.Co.Ltd و یک ماسفت قدرت کانال N از نوع enhancement است. این قطعه با پکیج FTO-220 عرضه میشود و برای طراحانی مناسب است که در مدارهای توان، به مشخصات کنترل گیت، مقاومت حالت روشن و زمانهای سوئیچینگ توجه دارند.
در انتخاب این قطعه، تطبیق دقیق پارتنامبر با طراحی اهمیت دارد. مشخصات الکتریکی باید همراه با شرایط آزمون آنها بررسی شوند؛ بهویژه مقادیر مربوط به جریان، ولتاژ گیت و دمای بدنه. برای سفارش، امکان بررسی پارتنامبر قبل از سفارش وجود دارد.
جدول زیر مهمترین مشخصات قابل استفاده برای شناسایی و مقایسه این قطعه را خلاصه میکند:
| مشخصه | مقدار |
|---|---|
| نوع کانال | N-channel enhancement |
| پکیج | FTO-220 |
| ولتاژ شکست درین-سورس | حداقل 180 V، با ID = 1 mA و VGS = 0 V |
| مقاومت روشن RDS(ON) | 0.08 Ω معمولی، 0.13 Ω حداکثر، با ID = 10 A و VGS = 10 V |
| کاربردهای ذکرشده | مبدل DC/DC، منبع تغذیه DC با ورودی 12 تا 24 V و محصولات مرتبط با ISDN |
مقاومت روشن این ماسفت در شرایط مشخصشده، مقدار معمولی 0.08 Ω و مقدار حداکثری 0.13 Ω دارد. این داده برای برآورد تلفات هدایتی در مرحله انتخاب قطعه مفید است، اما نتیجه نهایی به شرایط واقعی مدار و طراحی حرارتی نیز وابسته خواهد بود.
ولتاژ آستانه گیت VTH برابر با 2.0 V حداقل، 3.0 V معمولی و 4.0 V حداکثر است؛ این مقادیر با ID = 1 mA و VDS = 10 V مشخص شدهاند. بنابراین درایو گیت باید بر اساس شرایط کاری واقعی و ولتاژ مناسب گیت بررسی شود و نباید ولتاژ آستانه را بهتنهایی بهعنوان ولتاژ کامل روشنشدن در نظر گرفت.
بار کل گیت Qg مقدار معمولی 55 nC دارد و ظرفیت ورودی Ciss نیز 1600 pF معمولی است. این دو پارامتر برای بررسی نیاز درایور گیت و رفتار سوئیچینگ در طراحیهای توان کاربرد دارند.
زمان روشنشدن ton برابر با 95 ns معمولی و 190 ns حداکثر است. زمان خاموششدن toff نیز 300 ns معمولی و 600 ns حداکثر اعلام شده است. شرایط آزمون این مقادیر یکسان نیست؛ بنابراین مقایسه آنها باید با توجه به شرایط درجشده انجام شود. برای مبدلهای سوئیچینگ، انتخاب درایور و مسیر گیت میتواند بر عملکرد واقعی مدار اثر بگذارد.
برای 2SK2492 کاربردهایی مانند مبدلهای DC/DC، منابع تغذیه DC با ورودی 12 تا 24 ولت و محصولات مرتبط با ISDN ذکر شده است. این موارد میتوانند نقطه شروع مناسبی برای بررسی قطعه باشند، اما تصمیم نهایی باید با تطبیق ولتاژها، جریانها، شرایط حرارتی و نوع کنترل گیت در مدار انجام شود.
پکیج FTO-220 نیز باید با فضای نصب، روش انتقال حرارت و الگوی مونتاژ برد مطابقت داشته باشد. پیش از جایگزینی یا ثبت سفارش، شماره فنی و پکیج قطعه موجود در طراحی را با دقت بررسی کنید. برای مقایسه گروههای مرتبط، عبارت مشاهده ماسفت را دنبال کنید.
برای اطلاع از قیمت و موجودی روز این ماسفت با توکل الکترونیک تماس بگیرید. این قطعه بهصورت فروش تکی و تعدادی قابل پیگیری است و برای خرید عمده یا تأمین شرکتی نیز امکان دریافت پیشفاکتور وجود دارد. سفارشها با ضمانت اصالت کالا و ارسال به سراسر کشور انجام میشوند.
این قطعه یک ماسفت قدرت کانال N از نوع enhancement است و در پکیج FTO-220 عرضه میشود.
کاربردهای ذکرشده برای آن شامل مبدلهای DC/DC، منابع تغذیه DC با ورودی 12 تا 24 ولت و محصولات مرتبط با ISDN است. سازگاری نهایی باید با مشخصات مدار بررسی شود.
پارتنامبر، نوع کانال و پکیج را با طراحی خود مقایسه کنید و برای استعلام قیمت و موجودی روز با فروشگاه تماس بگیرید.
2SK2492 یک ماسفت قدرت کانال N با پکیج FTO-220 است که برای بخشی از کاربردهای مبدل و منبع تغذیه قابل بررسی است. وجود مشخصات مربوط به RDS(ON)، بار گیت، ظرفیت ورودی و زمانهای سوئیچینگ، امکان ارزیابی دقیقتر آن را در طراحی فراهم میکند. برای خرید، استعلام موجودی و دریافت پیشفاکتور با توکل الکترونیک در ارتباط باشید.
| Part Number | 2SK2492 |
|---|---|
| پکیج | FTO-220 |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 180 V, ID: 20 A |
