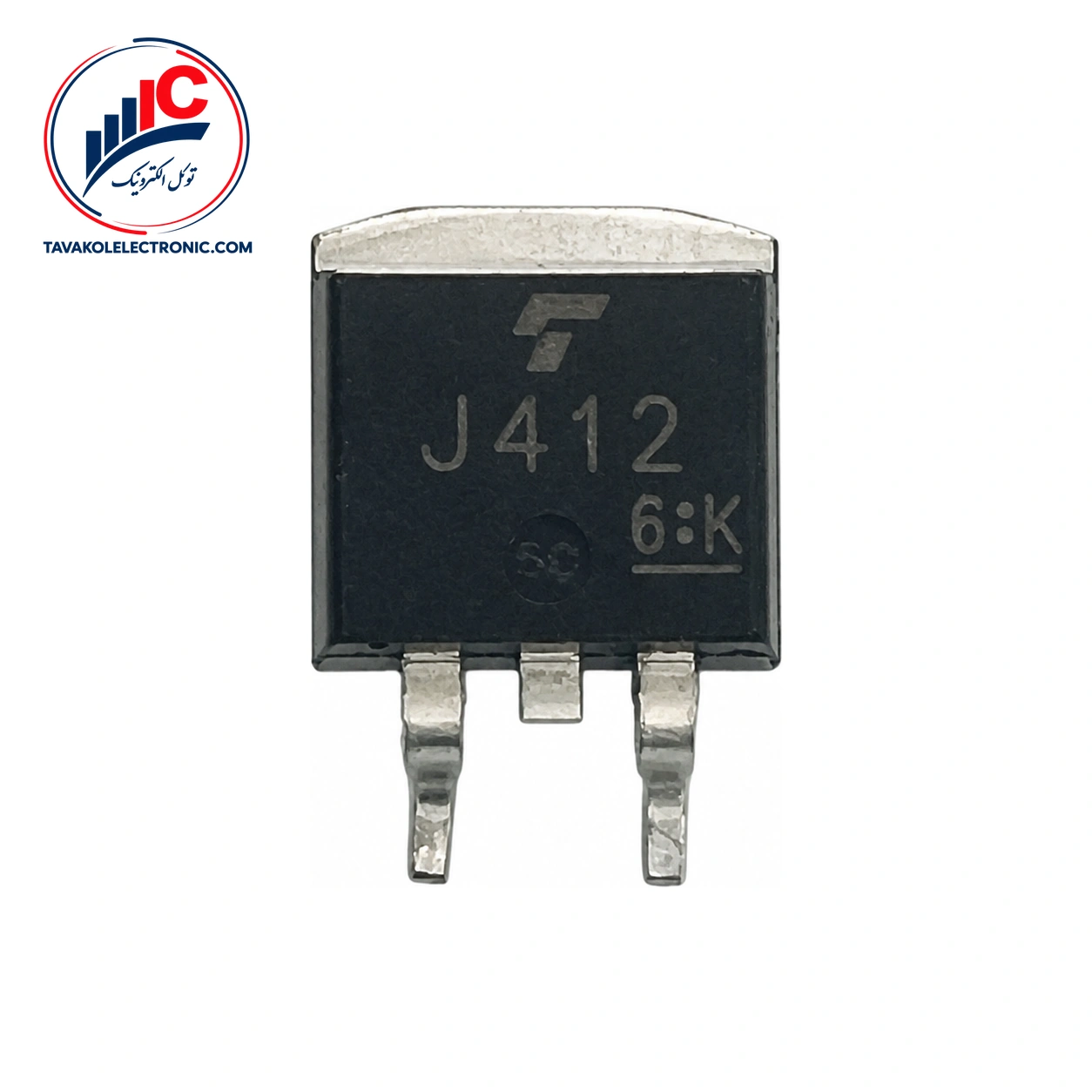

ماسفت 2SJ412 محصول Toshiba، یک ماسفت سیلیکونی کانال P در حالت Enhancement است. این قطعه برای کاربردهای مبدل DC-DC، راه‌اندازی رله و راه‌اندازی موتور مشخص شده و هنگام انتخاب آن باید نوع کانال، سطح تحریک گیت و شرایط مدار بررسی شود.
این ماسفت برای راه‌اندازی گیت در 4 V مشخص شده است. پارت‌نامبر، نوع قطعه و کد نصب را پیش از سفارش با نمونه موجود در مدار تطبیق دهید تا انتخاب قطعه با نیاز طراحی هماهنگ باشد.
مهم‌ترین اطلاعات فنی این قطعه در جدول زیر آمده است. مقادیر مقاومت روشن، Typical هستند و فقط در شرایط آزمون درج‌شده معنا دارند.
| مشخصه | مقدار |
|---|---|
| نوع قطعه | ماسفت سیلیکونی کانال P، حالت Enhancement |
| راه‌اندازی گیت | 4 V |
| مقاومت روشن در VGS = −4 V | Typ. 0.25 Ω در ID = −6 A |
| مقاومت روشن در VGS = −10 V | Typ. 0.15 Ω در ID = −6 A |
| کدهای نصب | 2-10S1B؛ 2-10S2B |
مقاومت روشن در دمای Ta = 25°C، با VGS = −4 V و ID = −6 A، مقدار Typical برابر 0.25 Ω است. با VGS = −10 V و همان جریان، مقدار Typical مقاومت روشن به 0.15 Ω می‌رسد. این مقادیر باید همراه با شرایط آزمون بررسی شوند و نباید بدون توجه به آن شرایط به مدار دیگری تعمیم داده شوند.
ولتاژ آستانه گیت در Ta = 25°C، VDS = −10 V و ID = −1 mA، در بازه −0.8 تا −2.0 V قرار دارد. ادمیتانس انتقالی مستقیم نیز در Ta = 25°C، VDS = −10 V و ID = −6 A، حداقل 4.5 S و مقدار Typical برابر 7.7 S است.
شارژ کل گیت، شامل شارژ گیت-سورس و گیت-درین، مقدار Typical برابر 48 nC دارد. این مقدار در شرایط Ta = 25°C، VDD ≈ −80 V، VGS = −10 V و ID = −16 A مشخص شده است. جریان قطع درین حداکثر −100 μA است؛ این مقدار در Ta = 25°C، VDS = −100 V و VGS = 0 V بیان شده است.
ولتاژ شکست درین-سورس در Ta = 25°C، با ID = −10 mA و VGS = 0 V، حداقل −100 V است. مقدار −100 V برای VDS نیز به‌عنوان حد مطلق در Ta = 25°C اعلام شده و نباید مشخصه کار عادی تلقی شود.
حداکثر جریان DC برابر −16 A و حداکثر جریان پالسی برابر −64 A است؛ هر دو مقدار از رتبه‌بندی‌های مطلق در Ta = 25°C هستند. حداکثر ولتاژ گیت-سورس ±20 V و حداکثر دمای کانال 150°C اعلام شده است. این حدود برای بررسی حاشیه طراحی کاربرد دارند، نه تعیین جریان یا ولتاژ کاری دائمی.
کاربردهای مشخص‌شده شامل مبدل DC-DC، راه‌انداز رله و راه‌انداز موتور است. برای انتخاب نهایی، مقدار جریان موردنیاز، ولتاژ گیت و شرایط واقعی مدار را در کنار مشخصات بالا بررسی کنید. برای دیدن گروه قطعات مرتبط، عبارت مشاهده ماسفت را دنبال کنید.
برای استعلام قیمت و موجودی روز با توکل الکترونیک تماس بگیرید. فروش این قطعه به‌صورت تکی و تعدادی انجام میشود و امکان خرید عمده، تأمین شرکتی و دریافت پیش‌فاکتور نیز وجود دارد. ضمانت اصالت کالا و ارسال به سراسر کشور از خدمات فروشگاه است. امکان مراجعه حضوری در بازار جمهوری تهران نیز فراهم است.
این ماسفت یک ماسفت سیلیکونی کانال P از Toshiba در حالت Enhancement است که برای راه‌اندازی گیت 4 V مشخص شده و کدهای نصب 2-10S1B و 2-10S2B دارد. مقاومت روشن Typical آن در شرایط مشخص، 0.25 Ω یا 0.15 Ω است. برای سفارش، تعداد و کد نصب موردنظر را همراه با پارت‌نامبر اعلام کنید تا قیمت و موجودی روز بررسی شود.
این قطعه یک ماسفت سیلیکونی کانال P در حالت Enhancement است و برای مبدل DC-DC، راه‌انداز رله و راه‌انداز موتور مشخص شده است.
کدهای نصب این قطعه 2-10S1B و 2-10S2B هستند. پیش از سفارش، کد موردنیاز را با نمونه موجود در مدار تطبیق دهید.
خیر. −16 A حد مطلق جریان DC در Ta = 25°C است و نباید به‌عنوان جریان کاری عادی در نظر گرفته شود.
| Part Number | 2SJ412 |
|---|---|
| پکیج | 2-10S1B / 2-10S2B |
| Channel Type | P-Channel |
| مشخصات فنی | VDS: -100 V, ID: -16 A |
