ماسفت IRFP360

ویژگی‌ها
Part NumberIRFP360
پکیجTO-247 AD
Channel TypeN-Channel
مشخصات فنیVDS: 400 V, ID: 23 A
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

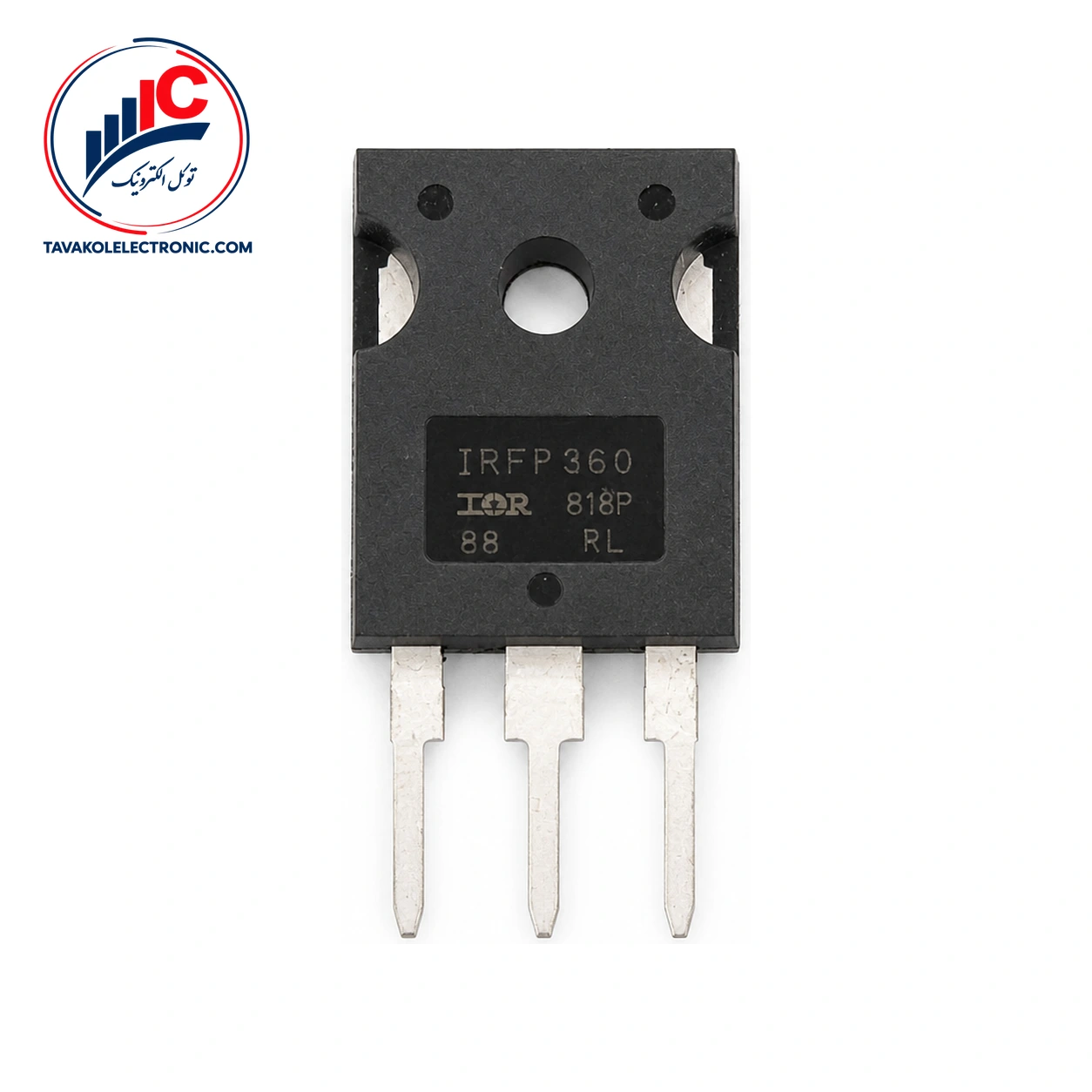

معرفی ماسفت IRFP360

IRFP360 محصول IXYS و یک ماسفت کانال N از نوع Enhancement Mode است که در پکیج TO-247 AD عرضه می‌شود. این قطعه برای مدارهایی مناسب است که به یک سوئیچ قدرت با مشخصات مشخص در بخش گیت، درین و سورس نیاز دارند.

کاربردهای ثبت‌شده این قطعه شامل چاپرهای DC، کنترل موتور، مدارهای سوئیچینگ و رزونانسی و منابع تغذیه بدون وقفه یا UPS است.


مشخصات فنی IRFP360

مقاومت روشن‌شدن درین-سورس حداکثر 0.20 Ω است. این مقدار در VGS = 10 V و ID = 14 A، با آزمون پالسی، زمان پالس حداکثر 300 µs و چرخه کاری حداکثر 2% مشخص شده است. ولتاژ آستانه گیت-سورس نیز بین 2 V حداقل و 4 V حداکثر قرار دارد؛ این مشخصه در VDS = VGS، جریان ID = 250 µA و دمای اتصال 25°C اندازه‌گیری شده است.

ظرفیت ورودی معمولی 4500 pF در VGS = 0 V، VDS = 25 V و فرکانس 1 MHz است. بار کل گیت مقدار معمولی 210 nC دارد.

پارامتر مقدار ثبت‌شده
نوع کانال N-Channel Enhancement Mode
پکیج TO-247 AD
مقاومت روشن RDS(on) حداکثر 0.20 Ω در VGS = 10 V و ID = 14 A
ظرفیت ورودی Ciss معمولی 4500 pF در f = 1 MHz
بار کل گیت Qg(on) معمولی 210 nC
ولتاژ مستقیم دیود سورس-درین حداکثر 1.8 V

حدود مطلق مهم در IRFP360

مقدار VDSS برابر 400 V یک حد مطلق با شرط دمای اتصال 25 تا 150°C است و نباید به‌عنوان ولتاژ کاری عادی در نظر گرفته شود. جریان پیوسته حداکثر 23 A در دمای بدنه 25°C و حداکثر 14 A در دمای بدنه 100°C اعلام شده است. جریان پالسی حداکثر 92 A نیز به دمای بدنه 25°C و محدودیت عرض پالس توسط TJM وابسته است.

ولتاژ گیت-سورس پیوسته ±20 V و مقدار گذرای آن ±30 V است. محدوده دمای اتصال از −55°C تا +150°C اعلام شده و رعایت حدود مطلق، به‌همراه طراحی حرارتی مناسب، برای استفاده صحیح ضروری است.


کاربرد و انتخاب قطعه در مدار

در چاپرهای DC و کنترل موتور، مشخصات جریان و مقاومت روشن در کنار شرایط حرارتی مدار بررسی می‌شوند. در منابع تغذیه سوئیچینگ، مدارهای رزونانسی و UPS نیز ظرفیت ورودی، بار گیت و زمان‌های سوئیچینگ می‌توانند در انتخاب درایور و ارزیابی رفتار سوئیچینگ اهمیت داشته باشند.

زمان‌های سوئیچینگ معمولی شامل تأخیر روشن‌شدن 24 ns، زمان خیز 33 ns، تأخیر خاموش‌شدن 100 ns و زمان افت 30 ns هستند. این مقادیر در VGS = 10 V، VDS = 0.5 VDSS، ID = ID25، مقاومت خارجی گیت 4.3 Ω و دمای اتصال 25°C به‌دست آمده‌اند. ترانسمیتانس مستقیم نیز حداقل 14 S است؛ این مقدار در VDS = 10 V، ID = 14 A و دمای اتصال 25°C، با آزمون پالسی، مشخص شده است.

برای مقایسه با انواع ماسفت، تنها به شباهت ظاهری یا یکسان‌بودن پکیج اکتفا نکنید. نوع کانال، شرایط گیت، ولتاژ و جریان و مشخصات حرارتی باید با نیاز مدار هماهنگ باشند.


قیمت و خرید ماسفت IRFP360

برای استعلام قیمت و موجودی روز IRFP360 با توکل الکترونیک تماس بگیرید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و امکان دریافت پیش‌فاکتور فراهم است. ارسال به سراسر کشور انجام می‌شود و پیش از سفارش، امکان بررسی پارت‌نامبر وجود دارد.


سؤالات متداول درباره IRFP360

IRFP360 چه نوع ماسفتی است؟

این ماسفت یک ماسفت کانال N از نوع Enhancement Mode است و در پکیج TO-247 AD قرار دارد.

آیا 400 V ولتاژ کاری عادی IRFP360 است؟

خیر. مقدار 400 V برای VDSS یک حد مطلق است و نباید بدون توجه به شرایط طراحی و حاشیه اطمینان، به‌عنوان ولتاژ کاری عادی تفسیر شود.

IRFP360 در چه مدارهایی کاربرد دارد؟

چاپرهای DC، کنترل موتور، مدارهای سوئیچینگ و رزونانسی و منابع تغذیه بدون وقفه یا UPS از کاربردهای ثبت‌شده این قطعه هستند.


جمع‌بندی و ثبت سفارش

برای انتخاب این ماسفت، نوع کانال، پکیج، مقاومت روشن، مشخصات گیت، حدود مطلق و شرایط حرارتی مدار را هم‌زمان بررسی کنید. برای دریافت قیمت، موجودی روز و پیش‌فاکتور، سفارش خود را با ذکر دقیق پارت‌نامبر ارسال کنید.

توضیحات تکمیلی

Part Number

IRFP360

پکیج

TO-247 AD

Channel Type

N-Channel

مشخصات فنی

VDS: 400 V, ID: 23 A
