ماسفت IRFD123

ویژگی‌ها
Part NumberIRFD123
پکیجDIP
Channel TypeN-Channel
مشخصات فنیVDS: 60 V, ID: 1.1 A
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

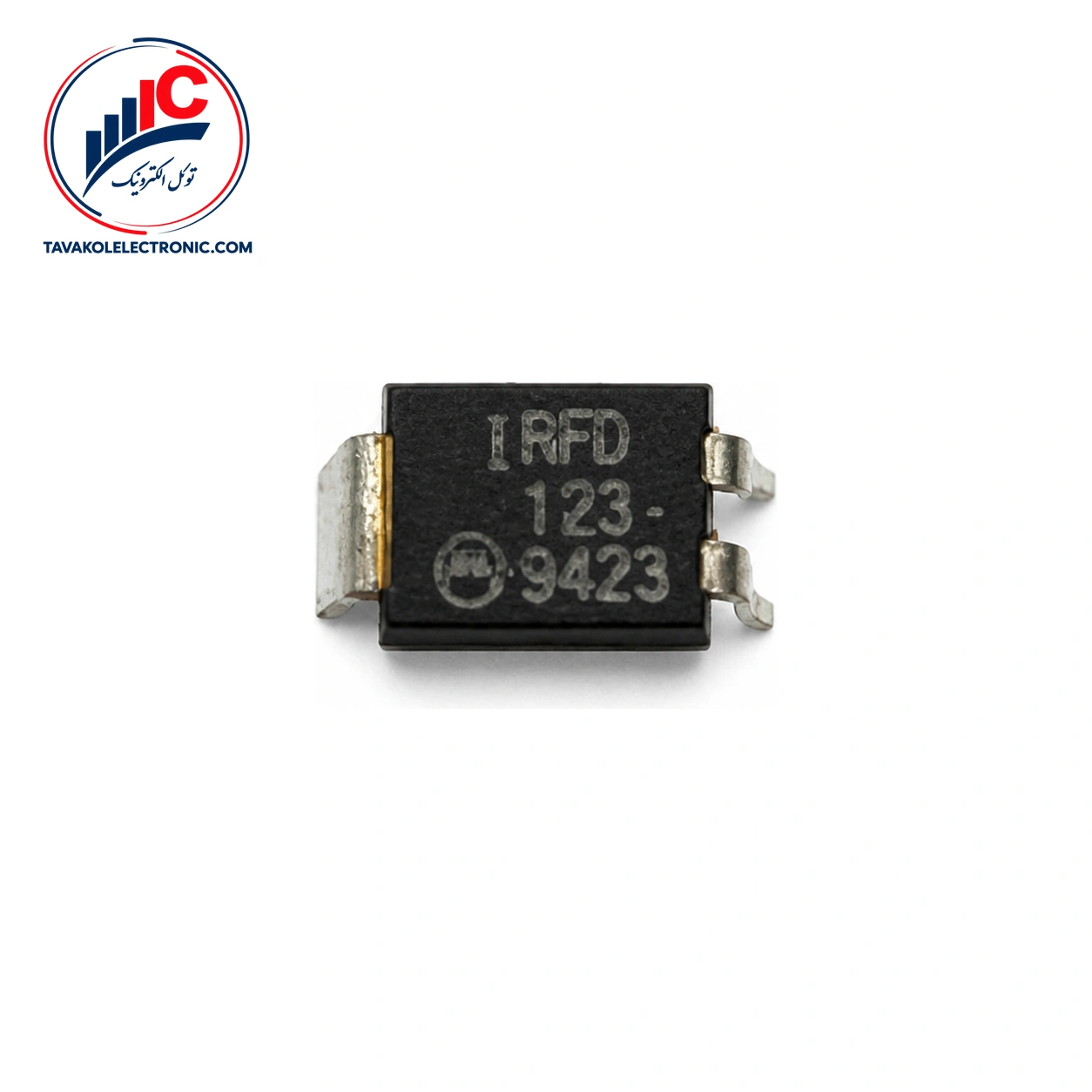

معرفی ماسفت IRFD123

IRFD123 یک ماسفت قدرت از نوع N-channel و enhancement-mode است. این قطعه برای طراحانی مناسب است که هنگام انتخاب ماسفت، نوع کانال، ولتاژ درین-سورس، جریان و مقاومت روشن را در کنار شرایط واقعی مدار بررسی می‌کنند.

کاربردهای تعریف‌شده برای این قطعه شامل منابع تغذیه سوئیچینگ، اینورترها، مبدل‌ها و درایورهای سلونوئید یا رله است. استفاده در کاربردهای خطی مانند تقویت‌کننده‌های صوتی و سرووموتورها نیز برای آن ذکر شده است. پیش از سفارش، تطبیق پارت‌نامبر IRFD123 با نیاز فنی مدار را انجام دهید.


مشخصات فنی IRFD123

مهم‌ترین مشخصات الکتریکی قطعه در جدول زیر آمده است. مقادیر حداقل، معمولی و حداکثر با همان ماهیت درج شده‌اند و شرایط آزمون باید هنگام مقایسه در نظر گرفته شود.

پارامتر مقدار شرایط آزمون
نوع کانال N-channel enhancement-mode —
ولتاژ شکست درین-سورس حداقل 60 V VGS = 0 V، ID = 250 µA
جریان در حالت روشن حداقل 1.1 A VGS = 10 V، VDS = 10 V
مقاومت روشن RDS(on) 0.30 Ω معمولی، 0.40 Ω حداکثر VGS = 10 V، ID = 0.6 A
ولتاژ آستانه گیت 2.0 تا 4.0 V VDS = VGS، ID = 250 µA

ویژگی‌های سوئیچینگ IRFD123

زمان تأخیر روشن‌شدن معمولی 15 ns، زمان افزایش 30 ns، زمان تأخیر خاموش‌شدن 25 ns و زمان افت 10 ns است. این مقادیر در شرایط VDS = 30 V، ID = 0.6 A، VGS = 15 V، مقاومت مولد 50 Ω، RGS برابر 12.5 Ω و RGS معادل 10 Ω گزارش شده‌اند.

ظرفیت ورودی در شرایط VGS = 0 V، VDS = 25 V و فرکانس 1 MHz، مقدار معمولی 410 pF و حداکثر 600 pF دارد.


کاربردها و نکات انتخاب ماسفت IRFD123

این ماسفت برای مدارهای سوئیچینگ، منابع تغذیه، اینورترها، مبدل‌ها و درایورهای رله یا سلونوئید قابل بررسی است. در کاربردهای خطی نیز می‌توان آن را در ارزیابی تقویت‌کننده‌های صوتی و سرووموتورها در نظر گرفت. مقدار RDS(on) و زمان‌های سوئیچینگ از مشخصاتی هستند که در بررسی رفتار مدار اهمیت دارند.

ولتاژ شکست درین-سورس حداقل 60 V در شرایط آزمون مشخص‌شده است. همچنین مقدارهای مربوط به جریان پیوسته، جریان پالسی و ولتاژ گیت-سورس در بخش محدودیت‌های مطلق قرار می‌گیرند. برای مقایسه میان انواع ماسفت، ولتاژ مدار، جریان بار و روش درایو گیت را نیز بررسی کنید.

بررسی پارت‌نامبر پیش از جایگزینی

در تعمیر یا جایگزینی، شماره فنی روی قطعه و نیازمندی‌های مدار را تطبیق دهید. شباهت ظاهری یا نزدیک‌بودن یک مشخصه به‌تنهایی برای انتخاب قطعه کافی نیست.


قیمت و خرید IRFD123 از توکل الکترونیک

توکل الکترونیک با ارائه ضمانت اصالت کالا، ارسال به سراسر کشور و حضور فیزیکی در بازار جمهوری تهران، سفارش مشتریان حقیقی و سازمانی را پیگیری می‌کند. هنگام ثبت درخواست، شماره فنی کامل و تعداد موردنیاز را اعلام کنید.


سؤالات متداول درباره IRFD123

IRFD123 چه نوع ماسفتی است؟

این ماسفت یک ماسفت قدرت N-channel از نوع enhancement-mode است و برای کاربردهای سوئیچینگ و برخی کاربردهای خطی تعریف شده است.

ولتاژ شکست درین-سورس IRFD123 چقدر است؟

ولتاژ شکست درین-سورس حداقل 60 V است و این مقدار در شرایط VGS = 0 V و ID = 250 µA مشخص شده است.

آیا خرید تکی امکان‌پذیر است؟

بله، فروش تکی و تعدادی انجام می‌شود. برای اطلاع از قیمت و موجودی روز، تعداد موردنیاز و شماره فنی را برای توکل الکترونیک ارسال کنید.


جمع‌بندی و ثبت سفارش IRFD123

IRFD123 یک ماسفت N-channel با ولتاژ شکست حداقل 60 V، جریان در حالت روشن حداقل 1.1 A و مقاومت روشن 0.30 Ω معمولی است. زمان‌های سوئیچینگ، ظرفیت ورودی و کاربردهای تعریف‌شده نیز در ارزیابی آن اهمیت دارند. برای ثبت سفارش، پارت‌نامبر، تعداد و شرایط پروژه را اعلام کنید تا قیمت و موجودی بررسی شود.

توضیحات تکمیلی

Part Number

IRFD123

پکیج

DIP

Channel Type

N-Channel

مشخصات فنی

VDS: 60 V, ID: 1.1 A
