ماسفت این ماسفت محصول Fairchild Semiconductor و یک ماسفت قدرت کانال P از نوع enhancement-mode است. این قطعه برای مدارهایی طراحی شده است که در آن‌ها کلیدزنی توان و کنترل مسیر جریان اهمیت دارد. نوع کانال، شرایط تحریک گیت و مشخصات الکتریکی آن باید پیش از انتخاب با نیاز مدار تطبیق داده شود.
پکیج این قطعه D-PAK است. هنگام سفارش، تطبیق دقیق پارت‌نامبر این ماسفت و نوع پکیج با نقشه، برد و مشخصات قطعه موردنیاز مدار اهمیت دارد.
جدول زیر برخی از مهم‌ترین داده‌های فنی این ماسفت را نشان می‌دهد. مقادیر معمولی و حداکثری فقط در شرایط آزمون ذکرشده معنا دارند.
| پارامتر | مقدار | شرایط آزمون |
|---|---|---|
| نوع قطعه | ماسفت قدرت کانال P، enhancement-mode | — |
| پکیج | D-PAK | — |
| حداقل ولتاژ شکست Drain-Source | -60 V | VGS = 0 V، ID = -250 µA |
| مقاومت روشن استاتیک | 0.15 Ω معمولی؛ 0.185 Ω حداکثر | VGS = -10 V، ID = -4.7 A |
| بار کل گیت | 13 nC معمولی؛ 17 nC حداکثر | VDS = -48 V، ID = -11.4 A، VGS = -10 V |
مقاومت روشن استاتیک این ماسفت در شرایط اعلام‌شده، 0.15 Ω به‌صورت معمولی و 0.185 Ω در مقدار حداکثری است. این مقادیر به ولتاژ گیت و جریان مشخص‌شده وابسته‌اند؛ بنابراین برای ارزیابی مدار، شرایط واقعی کار باید جداگانه بررسی شود.
ولتاژ آستانه گیت از -2.0 V حداقل تا -4.0 V حداکثر اعلام شده است. این مشخصه با VDS = VGS و ID = -250 µA اندازه‌گیری شده و به‌تنهایی به معنای روشن‌شدن کامل ماسفت در هر مدار نیست. بار کل گیت نیز 13 nC معمولی و 17 nC حداکثری است و در بررسی مدار تحریک گیت و زمان‌بندی کلیدزنی اهمیت دارد.
خازن ورودی این قطعه 420 pF معمولی و 550 pF حداکثری است. خازن انتقال معکوس نیز 45 pF معمولی و 60 pF حداکثری اعلام شده؛ هر دو مقدار در VDS = -25 V، VGS = 0 V و فرکانس 1.0 MHz مشخص شده‌اند.
زمان خیز روشن‌شدن 40 ns معمولی و 90 ns حداکثری است و در VDD = -30 V، ID = -5.7 A و RG = 25 Ω به دست آمده است. زمان بازیابی معکوس دیود Drain-Source نیز 83 ns معمولی، با VGS = 0 V، IS = -11.4 A و dIF/dt = 100 A/µs است. این شرایط را باید هنگام مقایسه عملکرد کلیدزنی در نظر گرفت.
این ماسفت برای منابع تغذیه سوئیچینگ، تقویت‌کننده‌های صوتی، کنترل موتور DC و کاربردهای تغذیه با کلیدزنی متغیر مناسب است. در این کاربردها، کانال P و روش اعمال ولتاژ گیت باید با مدار موردنظر هماهنگ باشد.
برای بررسی گزینه‌های دیگر در انواع ماسفت، علاوه بر نوع کانال، پکیج D-PAK، ولتاژ شکست Drain-Source، مقاومت روشن و شرایط آزمون بار گیت را مقایسه کنید. ولتاژ Drain-Source برابر -60 V در مشخصات این قطعه به‌عنوان حد مطلق نیز آمده است و نباید به‌عنوان ولتاژ کار عادی در نظر گرفته شود. همچنین محدوده دمای کار و نگهداری -55 تا +150°C در داده‌های قطعه ذکر شده است.
برای استعلام قیمت و موجودی روز این ماسفت با توکل الکترونیک تماس بگیرید. امکان فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و دریافت پیش‌فاکتور وجود دارد. این فروشگاه ضمانت اصالت کالا، ارسال به سراسر کشور و حضور فیزیکی در بازار جمهوری تهران را ارائه می‌کند.
این ماسفت یک ماسفت قدرت کانال P از نوع enhancement-mode است و برای منابع تغذیه سوئیچینگ، تقویت‌کننده‌های صوتی، کنترل موتور DC و کاربردهای تغذیه با کلیدزنی متغیر معرفی شده است.
برای دریافت اطلاعات سفارش و موجودی روز با توکل الکترونیک در ارتباط باشید.
خیر. مقدار -60 V به‌عنوان حد مطلق ولتاژ Drain-Source اعلام شده است و نباید بدون بررسی شرایط مدار، حاشیه اطمینان و طراحی حرارتی به‌عنوان ولتاژ کاری عادی استفاده شود.

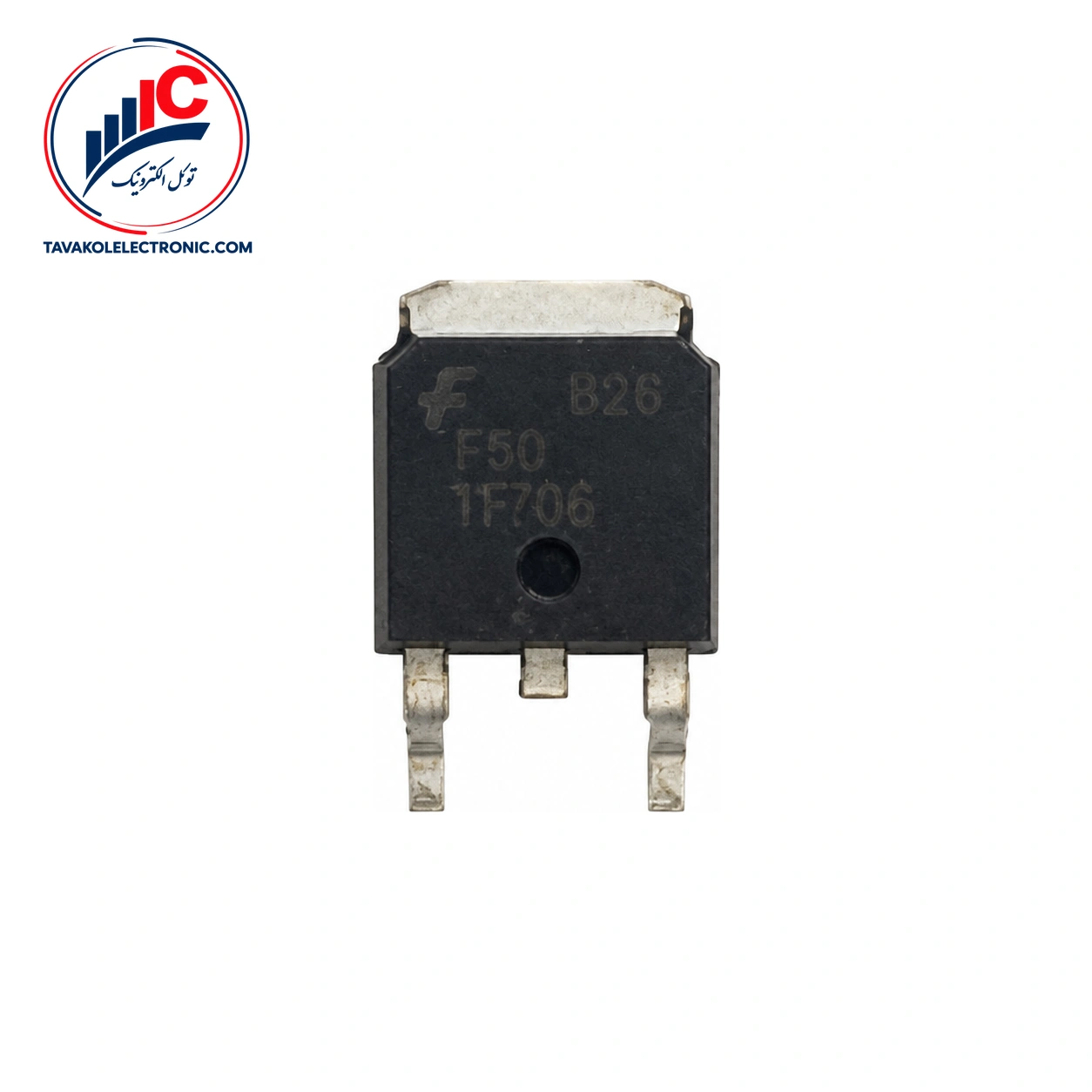

FQD11P06 یک ماسفت قدرت کانال P با پکیج D-PAK، مقاومت روشن مشخص، بار گیت تعریف‌شده و داده‌های مربوط به سرعت کلیدزنی و خازن‌هاست. برای دریافت قیمت، موجودی روز یا پیش‌فاکتور، پارت‌نامبر دقیق را برای توکل الکترونیک ارسال کنید تا پیش از سفارش بررسی شود.
| Part Number | FQD11P06 |
|---|---|
| پکیج | DPAK |
| Channel Type | P-Channel |
| مشخصات فنی | VDS: -60 V, ID: -9.4 A |
