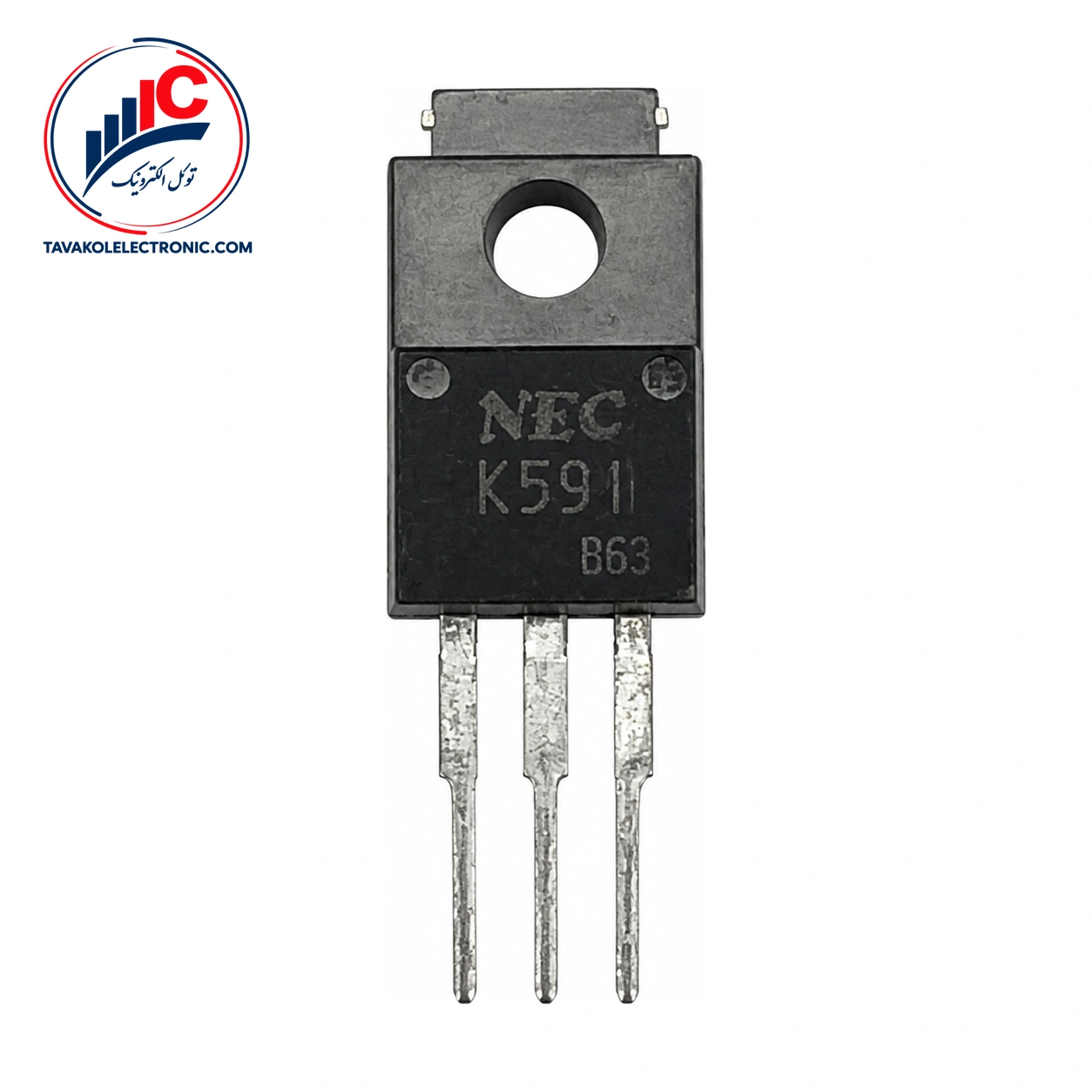

ماسفت 2SK591 یک ترانزیستور ماسفت کانال N از شرکت Inchange Semiconductor است که در پکیج TO-220F عرضه میشود. این قطعه برای درایو موتور، مبدل DC-DC، سوئیچ قدرت و درایو سلونوئید در نظر گرفته شده است.
در مشخصات الکتریکی، ولتاژ شکست درین-سورس حداقل 60 ولت است. این مقدار در شرایط VGS=0، جریان درین 1.0 میلیآمپر و دمای کیس 25 درجه سانتیگراد مشخص شده است. مقاومت روشن درین-سورس با VGS برابر 10 ولت و جریان درین 6.0 آمپر، حداکثر 0.055 اهم است. در VGS برابر 4 ولت و همان جریان، مقاومت روشن حداکثر 0.07 اهم خواهد بود.
| پارامتر | مقدار |
|---|---|
| نوع کانال | N-channel |
| پکیج | TO-220F |
| ولتاژ شکست درین-سورس | حداقل 60 V |
| مقاومت روشن در VGS=10 V | حداکثر 0.055 Ω |
| مقاومت روشن در VGS=4 V | حداکثر 0.07 Ω |
| مقاومت حرارتی اتصال به کیس | حداکثر 3.57 °C/W |
ولتاژ آستانه گیت در محدوده 1.0 تا 2.5 ولت قرار دارد و این مشخصه با VDS برابر 10 ولت، جریان درین 1.0 میلیآمپر و دمای کیس 25 درجه سانتیگراد تعیین شده است. جریان نشتی گیت-بدنه نیز حداکثر ±0.1 میکروآمپر است؛ شرط این اندازهگیری VGS برابر ±20 ولت، VDS برابر صفر و دمای کیس 25 درجه سانتیگراد است.
ترتیب پایهها در پکیج TO-220F به این صورت است: پایه 1 گیت، پایه 2 درین و پایه 3 سورس. پیش از نصب، این ترتیب را با مدار چاپی و نقشه طراحی مقایسه کنید تا اتصال پایهها جابهجا نشود. مقاومت حرارتی اتصال به کیس حداکثر 3.57 درجه سانتیگراد بر وات اعلام شده است و باید در ارزیابی حرارتی مدار مورد توجه قرار گیرد.
این قطعه برای مدارهای درایو موتور، مبدلهای DC-DC، سوئیچ قدرت و درایو سلونوئید کاربرد دارد. مقادیر مقاومت روشن در دو شرط VGS برابر 10 و 4 ولت، برای مقایسه عملکرد قطعه در طراحی مربوطه مفید است؛ هر مقدار فقط در همان شرایط ولتاژ گیت، جریان درین و دمای اعلامشده معتبر است.
مقدار 60 ولت برای ولتاژ درین-سورس، ±20 ولت برای ولتاژ پیوسته گیت-سورس، 15 آمپر برای جریان درین پیوسته و 60 آمپر برای جریان تکپالس، همگی حد مجاز اعلامشده هستند و نباید بهعنوان شرایط کاری عادی در نظر گرفته شوند. توان تلفاتی کل نیز حداکثر 35 وات در دمای کیس 25 درجه سانتیگراد است. محدوده حداکثر دمای کاری پیوند از منفی 55 تا 150 درجه سانتیگراد اعلام شده است.
برای خرید ماسفت، قیمت و موجودی روز این قطعه را از توکل الکترونیک استعلام کنید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و امکان دریافت پیشفاکتور فراهم است. این فروشگاه ضمانت اصالت کالا، ارسال به سراسر کشور و حضور فیزیکی در بازار جمهوری تهران را ارائه میکند.
پیش از ثبت سفارش، پارتنامبر، پکیج TO-220F و ترتیب پایهها را با نیاز مدار خود تطبیق دهید.
این قطعه یک ترانزیستور ماسفت کانال N است و برای درایو موتور، مبدل DC-DC، سوئیچ قدرت و درایو سلونوئید معرفی شده است.
پکیج TO-220F است. پایه 1 گیت، پایه 2 درین و پایه 3 سورس است.
خیر. جریان پیوسته 15 آمپر و جریان تکپالس 60 آمپر، مقادیر حداکثر مجاز با شرایط مشخص هستند و باید در کنار شرایط حرارتی واقعی مدار بررسی شوند.
این ماسفت کانال N با پکیج TO-220F، ولتاژ شکست درین-سورس حداقل 60 ولت و مقاومت روشن حداکثر 0.055 اهم در VGS برابر 10 ولت و جریان 6 آمپر است. کاربردهای اعلامشده آن شامل درایو موتور، DC-DC، سوئیچ قدرت و درایو سلونوئید میشود. برای استعلام قیمت، موجودی و ثبت سفارش، نیاز خود از نظر پارتنامبر، پکیج و تعداد را با توکل الکترونیک هماهنگ کنید.
| Part Number | 2SK591 |
|---|---|
| پکیج | TO-220F |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 60 V, ID: 15 A |
