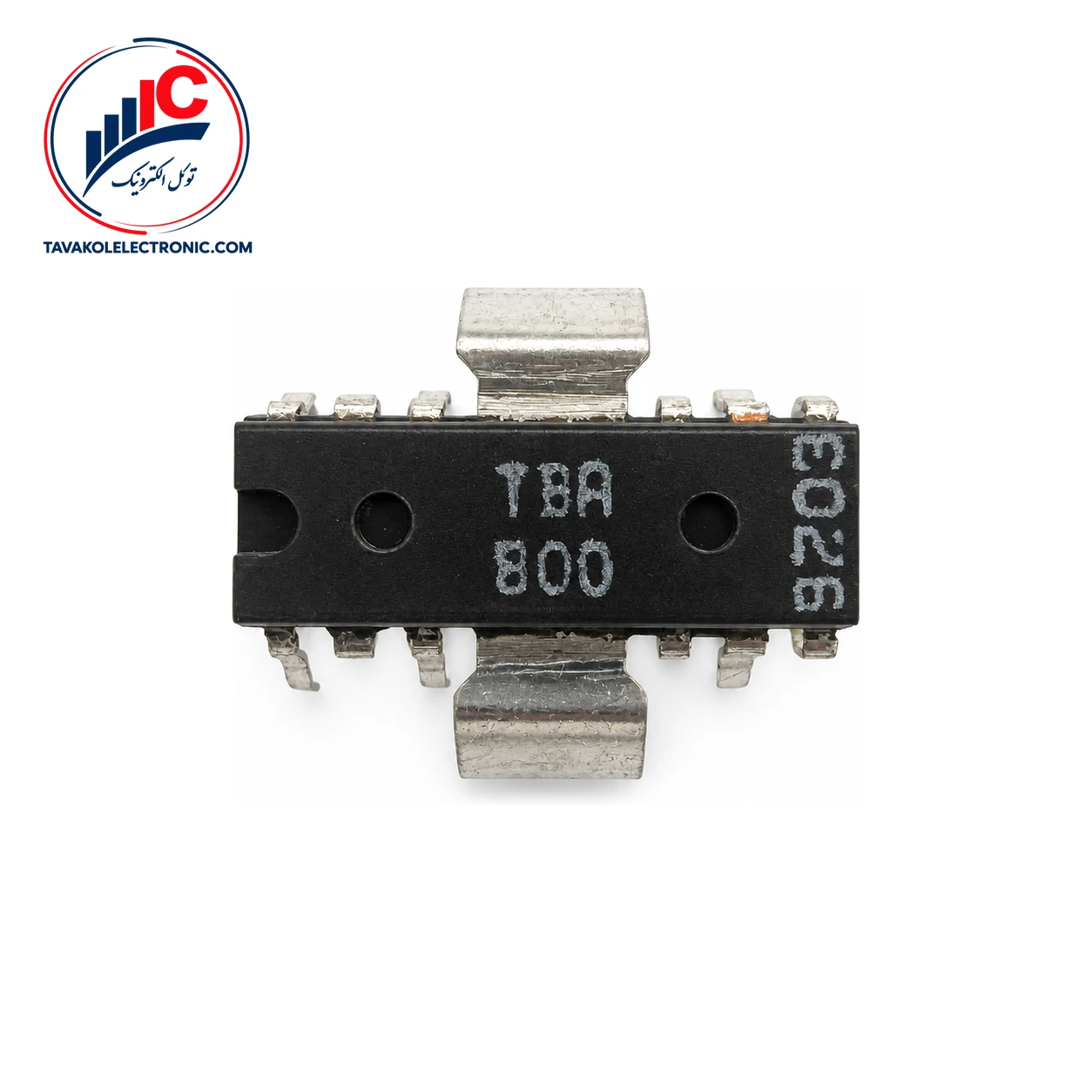

آی سی TBA800 از محصولات Fairchild و یک تقویتکننده توان صوتی مونولیتیک 5 وات است. این قطعه برای تقویت صوت در گیرندههای تلویزیون حالت جامد و دیگر کاربردهای تقویتکننده صوتی کلاس B مناسب است. بازه ولتاژ تغذیه کاری آن 5 تا 30 ولت است؛ بنابراین پیش از انتخاب، ولتاژ مدار و شرایط واقعی بار را با مشخصات قطعه تطبیق دهید.
این مدل در پکیج توان 12 پایه عرضه میشود و کانتور آن 9W با کد پکیج P3 است. این اطلاعات برای تعمیر بردهای قدیمی یا جایگزینی قطعهای با آرایش نصب مشخص اهمیت دارد. برای مشاهده گزینههای مرتبط و مدلهای دیگر، خرید آی سی را بررسی کنید.
TBA800 برای مدارهای صوتی کلاس B، بهویژه گیرندههای تلویزیون حالت جامد، انتخابی کاربردی است. توان خروجی اعلامشده در شرایط آزمون مشخص، حداقل 4.4 وات و مقدار معمولی 5.0 وات است. پاسخ فرکانسی نیز از 40 هرتز تا 20,000 هرتز در سطح 3- دسیبل اعلام شده است.
اعداد مربوط به توان، پاسخ فرکانسی و بهره باید همراه با شرایط آزمون تفسیر شوند.
| مشخصه | مقدار | شرایط آزمون |
|---|---|---|
| ولتاژ تغذیه کاری | 5 تا 30 V | بازه کاری تغذیه |
| توان خروجی | حداقل 4.4، معمولی 5.0 W | THD = 10%، بار 16 Ω، تغذیه 24 V، فرکانس 1 kHz |
| پاسخ فرکانسی | 40 تا 20,000 Hz | 3- dB، تغذیه 24 V، بار 16 Ω، C3 = 330 pF |
| بهره ولتاژی حلقهبسته | حداقل 39، معمولی 42، حداکثر 45 dB | تغذیه 24 V، بار 16 Ω، فرکانس 1 kHz |
| پکیج | توان 12 پایه، کانتور 9W، کد P3 | اطلاعات سفارش |
در تغذیه 24 ولت، بار 16 اهم و فرکانس 1 کیلوهرتز، اعوجاج هارمونیکی کل معمولاً 0.5 درصد است؛ این مقدار برای توان خروجی 50 میلیوات تا 2.5 وات اعلام شده است. بازده معمولی در توان خروجی 5 وات، 75 درصد و حساسیت ورودی معمولی در همین شرایط 80 میلیولت RMS است.
ولتاژ خروجی در حالت سکون روی پایه 12، با تغذیه 24 ولت، حداقل 11، معمولی 12 و حداکثر 13 ولت است. جریان مصرفی سکون روی پایه 1 نیز در همین شرایط، 9.0 میلیآمپر بهصورت معمولی و 20 میلیآمپر بهعنوان حداکثر مقدار اعلام شده است. مقاومت ورودی معمولی روی پایه 8 برابر 5.0 مگااهم است.
جریان خروجی 2 آمپر غیرتکراری و 1.5 آمپر تکراری، مقدارهای حداکثر مطلق هستند و نباید بهعنوان جریان کاری عادی در نظر گرفته شوند. بازه 40- تا 150+ درجه سلسیوس نیز حداکثر مطلق دمای ذخیرهسازی و پیوند است، نه محدوده عملکرد عادی.
برای استعلام قیمت و موجودی روز این قطعه با توکل الکترونیک تماس بگیرید. این قطعه بهصورت فروش تکی و تعدادی ارائه میشود و برای خرید عمده یا تأمین شرکتی، امکان دریافت پیشفاکتور وجود دارد. ارسال به سراسر کشور انجام میشود و حضور فیزیکی فروشگاه در بازار جمهوری تهران نیز امکان پیگیری حضوری را فراهم میکند.
پیش از ثبت سفارش، نام قطعه و مشخصات پکیج توان 12 پایه، کانتور 9W و کد P3 را بررسی کنید. توکل الکترونیک ضمانت اصالت کالا ارائه میکند و بررسی پارتنامبر قبل از سفارش نیز قابل انجام است.
این محصول یک آی سی تقویتکننده توان صوتی مونولیتیک 5 وات از Fairchild است که در گیرندههای تلویزیون حالت جامد و کاربردهای تقویت صوتی کلاس B استفاده میشود.
بازه ولتاژ تغذیه کاری این قطعه 5 تا 30 ولت است. توان خروجی حداقل 4.4 وات و معمولی 5.0 وات، با تغذیه 24 ولت و بار 16 اهم در شرایط آزمون مشخص شده است.
پکیج این مدل، پکیج توان 12 پایه با کانتور 9W و کد P3 است.
این تقویتکننده صوتی 5 وات، بازه تغذیه 5 تا 30 ولت، پاسخ فرکانسی 40 هرتز تا 20 کیلوهرتز و پکیج توان 12 پایه دارد. برای اطلاع از قیمت، موجودی و شرایط فروش تکی یا تعدادی، با توکل الکترونیک در ارتباط باشید و پارتنامبر دقیق را هنگام سفارش اعلام کنید.
| Part Number | TBA800 |
|---|---|
| پکیج | DIP-12 (Power, P3/9W) |
