STF12N65M5 یک ماسفت قدرت کانال N از شرکت STMicroelectronics است که برای کاربردهای سوئیچینگ طراحی شده است. این قطعه با پکیج TO-220FP عرضه میشود و برای پروژه‌هایی مناسب است که به یک ماسفت قدرت با تحمل ولتاژ بالا و مشخصات سوئیچینگ مشخص نیاز دارند.
در انتخاب این قطعه، تطبیق دقیق پارت‌نامبر، نوع کانال و پکیج اهمیت زیادی دارد. مدل STF12N65M5 را می‌توان در میان انواع ماسفت برای مدارهایی بررسی کرد که ساختار کانال N و عملکرد سوئیچینگ مورد نیاز آن‌هاست.
مهم‌ترین مشخصه این مدل، ولتاژ شکست درین-سورس حداقل 650 ولت است؛ این مقدار در شرایط VGS = 0 V و ID = 1 mA مشخص شده است. مقاومت روشن استاتیک در شرایط آزمون تعیین‌شده، مقدار معمولی 390 میلی‌اهم و مقدار حداکثر 430 میلی‌اهم دارد. این پارامتر در ارزیابی تلفات هدایتی و انتخاب ماسفت برای مدار کاربردی اهمیت دارد.
ولتاژ آستانه گیت بین 3 ولت حداقل، 4 ولت معمولی و 5 ولت حداکثر اعلام شده است. این مقدار با شرایط VDS = VGS و ID = 250 µA تعریف میشود و نباید به‌تنهایی به‌عنوان ولتاژ مناسب برای راه‌اندازی کامل ماسفت در نظر گرفته شود.
| مشخصه | مقدار |
|---|---|
| نوع قطعه | ماسفت قدرت کانال N |
| پکیج | TO-220FP |
| ولتاژ شکست درین-سورس | حداقل 650 V |
| مقاومت روشن استاتیک | 390 typ. / 430 max. mΩ |
| شارژ کل گیت | 20 nC typ. |
شارژ کل گیت STF12N65M5 مقدار معمولی 20 نانوکولن دارد. شرایط اعلام این مقدار شامل VDD = 520 V، جریان ID = 4.25 A و تغییر VGS از 0 تا 10 V است. ظرفیت ورودی نیز مقدار معمولی 900 pF دارد و می‌تواند در بررسی رفتار درایور گیت و زمان‌های سوئیچینگ مورد توجه قرار گیرد.
زمان‌های سوئیچینگ معمولی در شرایط VDD = 400 V، ID = 5 A، RG = 4.7 Ω و VGS = 10 V به‌ترتیب شامل تأخیر ولتاژ 22.6 ns، زمان خیز ولتاژ 17.6 ns، زمان افت جریان 15.6 ns و زمان عبور خاموش‌شدن 23.4 ns هستند. این اعداد باید همراه با شرایط آزمون و مدار درایور تفسیر شوند.
ولتاژ درین-سورس 650 V، جریان پیوسته 8.5 A در TC = 25 °C و 5.4 A در TC = 100 °C، همگی در محدوده مشخصات حد مطلق قرار می‌گیرند و نباید به‌عنوان شرایط کار عادی یا مقدار طراحی پیوسته در نظر گرفته شوند. جریان پالسی نیز 34 A است و مدت پالس آن به ناحیه عملکرد ایمن وابسته است.
حداکثر ولتاژ گیت-سورس 25 V است. محدوده دمای پیوند کاری از 55- تا 150 °C اعلام شده و توان تلفاتی کل برای پکیج TO-220FP در TC = 25 °C برابر 25 W به‌عنوان حد مطلق مشخص شده است.
برای اطلاع از قیمت و موجودی روز STF12N65M5 با توکل الکترونیک تماس بگیرید. این قطعه به‌صورت فروش تکی و تعدادی ارائه میشود و برای خرید عمده یا تأمین شرکتی نیز امکان پیگیری وجود دارد. در صورت نیاز، امکان دریافت پیش‌فاکتور و ارسال به سراسر کشور فراهم است.
پیش از ثبت سفارش، پارت‌نامبر و پکیج مورد نیاز خود را با مشخصات مدار تطبیق دهید؛ به‌خصوص اگر در طراحی شما پکیج TO-220FP تعیین شده است. توکل الکترونیک ضمانت اصالت کالا، بررسی پارت‌نامبر قبل از سفارش و حضور فیزیکی در بازار جمهوری تهران را ارائه می‌کند.
این قطعه یک ماسفت قدرت کانال N از STMicroelectronics است که برای کاربردهای سوئیچینگ در نظر گرفته شده و در پکیج TO-220FP عرضه میشود.
مقاومت روشن استاتیک آن در شرایط اعلام‌شده، 390 میلی‌اهم به‌صورت معمولی و 430 میلی‌اهم به‌صورت حداکثری است. شرایط VGS و جریان آزمون باید هنگام مقایسه قطعات در نظر گرفته شود.
پکیج این ماسفت از نوع TO-220FP است. پیش از سفارش، تطبیق همین پکیج با طراحی مکانیکی و مدار خود را بررسی کنید.
STF12N65M5 یک ماسفت قدرت کانال N با ولتاژ شکست حداقل 650 V، مقاومت روشن مشخص، شارژ گیت 20 nC typ. و پکیج TO-220FP است. برای استعلام قیمت، موجودی و ثبت سفارش میتوانید با توکل الکترونیک در ارتباط باشید.
| Part Number | STF12N65M5 |
|---|---|
| پکیج | TO-220-5 |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 650 V, ID: 8.5 A |

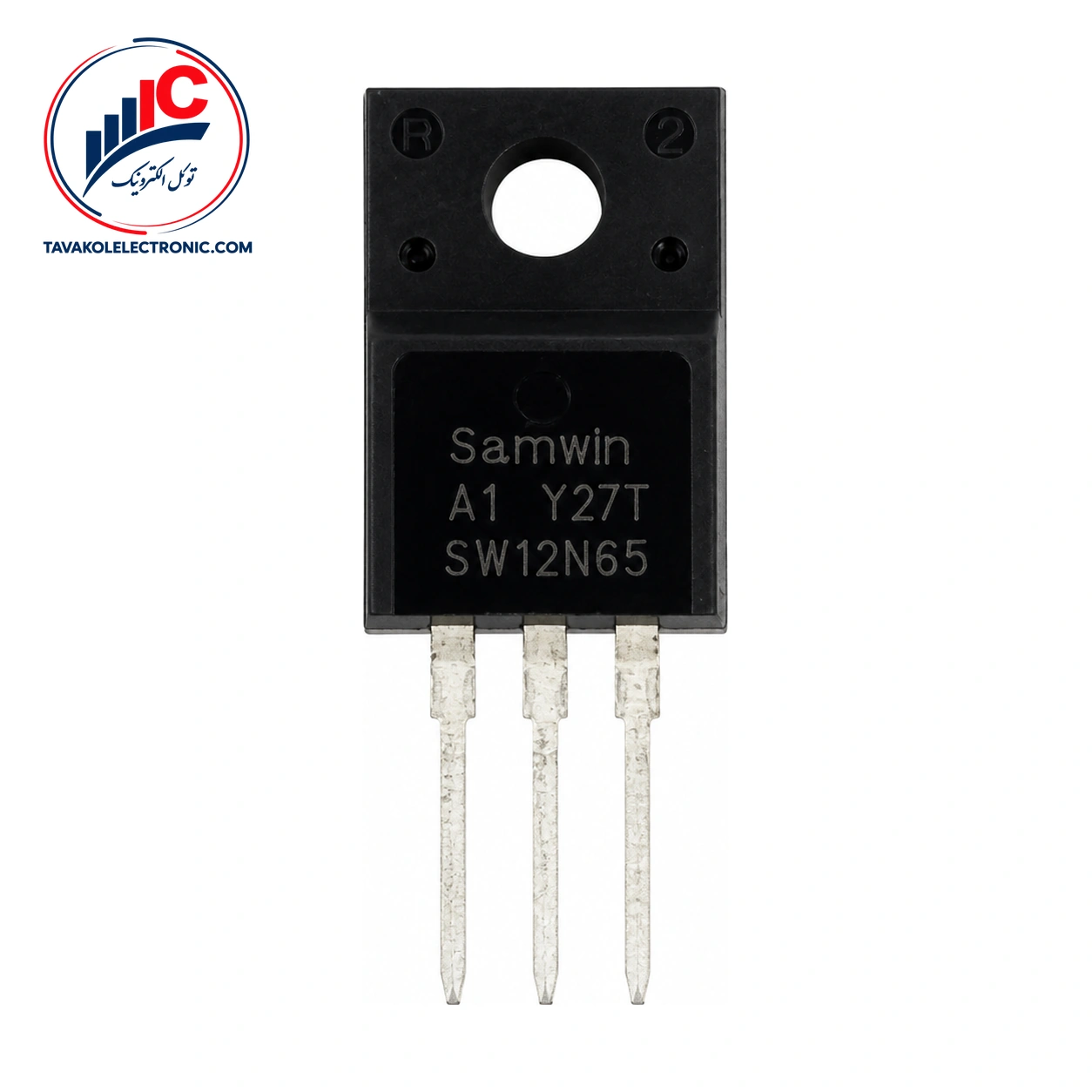

ماسفت STF12N65M5
