ماسفت IRFR5505

ویژگی‌ها
Part NumberIRFR5505
پکیجDPAK
Channel TypeP-Channel
مشخصات فنیVDS: -55 V, ID: -18 A
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

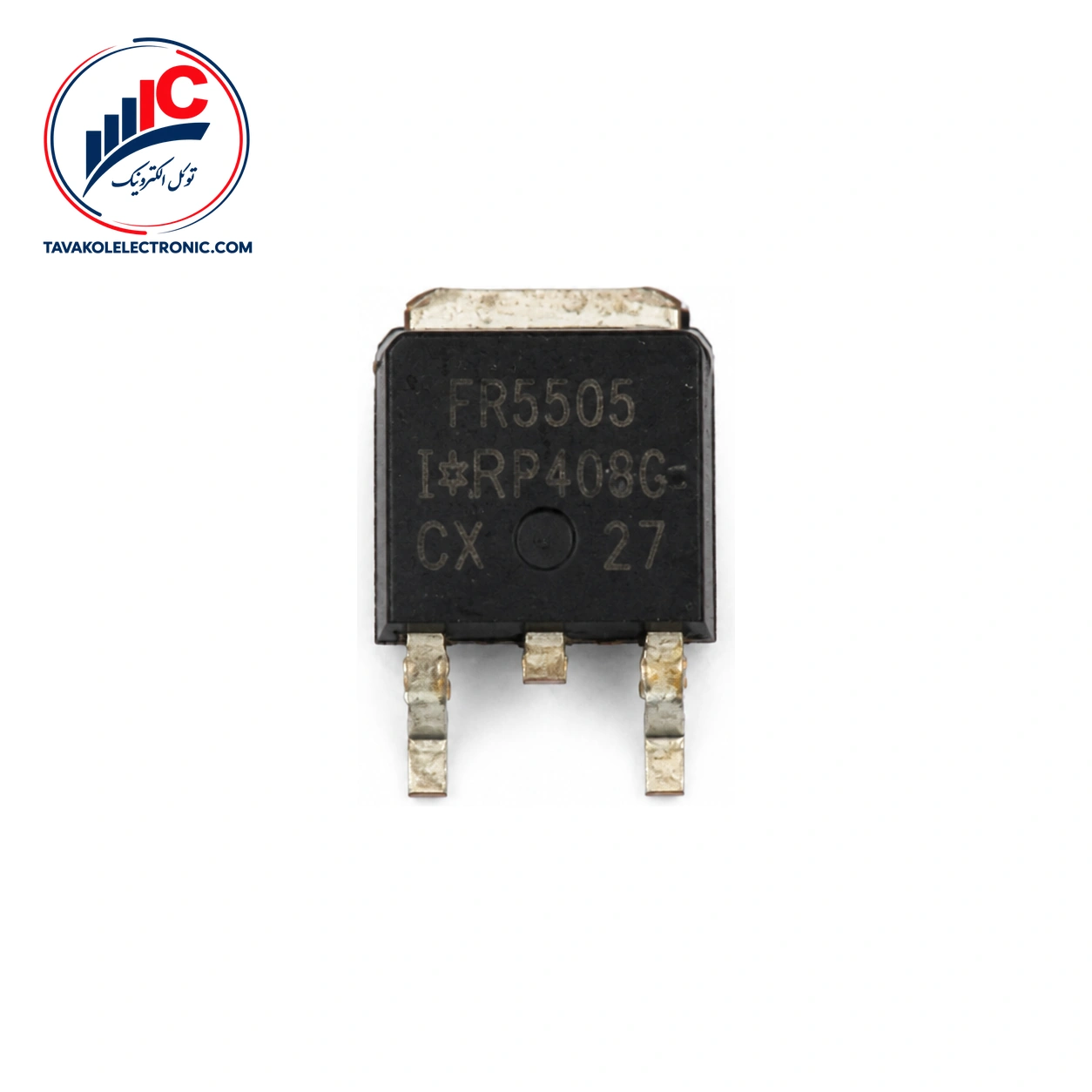

معرفی ماسفت IRFR5505

این ماسفت یک ماسفت قدرت کانال P از نوع HEXFET است که توسط International Rectifier ارائه شده است. این قطعه برای کاربردهای قدرت با کلیدزنی سریع معرفی شده و پکیج آن برای نصب سطحی طراحی شده است.

پکیج D-Pak با شناسه TO-252AA، یکی از اطلاعات مهم هنگام انتخاب این قطعه برای مونتاژ روی برد است. پیش از سفارش، نوع کانال، پکیج و الزامات الکتریکی مدار را با مشخصات قطعه تطبیق دهید؛ زیرا شباهت ظاهری ماسفت‌ها به‌تنهایی برای جایگزینی کافی نیست.


مشخصات فنی IRFR5505

مقاومت روشنِ استاتیک این ماسفت حداکثر 0.11 Ω است. این مقدار در شرایط VGS = -10 V و ID = -9.6 A مشخص شده است. ولتاژ شکست درین به سورس نیز حداقل -55 V اعلام شده و شرایط آزمون آن VGS = 0 V و ID = -250 µA است.

ولتاژ آستانه گیت در بازه -2.0 تا -4.0 V و با شرایط VDS = VGS و ID = -250 µA بیان شده است. ترارسانایی مستقیم حداقل 4.2 S و شارژ کل گیت حداکثر 32 nC است؛ بنابراین این مقادیر برای مقایسه اولیه قطعه با نیاز مدار و بررسی مدار درایو گیت اهمیت دارند.

پارامتر مقدار
نوع کانال P-channel
پکیج D-Pak, TO-252AA
ولتاژ شکست درین-سورس حداقل -55 V
مقاومت روشن استاتیک حداکثر 0.11 Ω
شارژ کل گیت حداکثر 32 nC

ویژگی‌های کلیدزنی IRFR5505

زمان تأخیر روشن‌شدن به‌صورت معمول 12 ns در شرایط VDD = -28 V است. زمان خیز معمول نیز 28 ns اعلام شده و با ID = -9.6 A، RG = 2.6 Ω و RD = 2.8 Ω اندازه‌گیری شده است.

ظرفیت ورودی معمول قطعه 650 pF است که در VGS = 0 V، VDS = -25 V و فرکانس 1.0 MHz مشخص شده است. این شرایط باید هنگام مقایسه داده‌ها با نیاز کلیدزنی مدار در نظر گرفته شود.

حدود مطلق مهم

جریان درین پیوسته حداکثر -18 A در دمای کیس 25°C و -11 A در دمای کیس 100°C، به‌عنوان مقدار مطلق مجاز اعلام شده است. این اعداد مشخصه کار عادی یا پیشنهاد جریان دائمی مدار نیستند. جریان پالسی حداکثر -64 A نیز یک مقدار نامی تکرارشونده است که به حداکثر دمای پیوند و عرض پالس محدود می‌شود.

حداکثر ولتاژ گیت به سورس ±20 V و محدوده دمای پیوند کاری -55 تا +150°C نیز در بخش حدود مطلق قرار دارند. استفاده از این مقادیر به‌عنوان نقطه کار، بدون بررسی شرایط حرارتی و الکتریکی مدار، صحیح نیست.


خرید و استعلام قیمت IRFR5505

برای خرید ماسفت می‌توانید این قطعه را بر اساس کانال P، پکیج D-Pak و مشخصات الکتریکی موردنیاز مدار بررسی کنید. توکل الکترونیک امکان استعلام قیمت و موجودی روز، فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و دریافت پیش‌فاکتور را فراهم می‌کند.

پیش از ثبت سفارش، پارت‌نامبر IRFR5505 و مشخصات موردنیاز طراحی را بررسی کنید. این محصول با ضمانت اصالت کالا عرضه می‌شود و ارسال به سراسر کشور انجام می‌گیرد. برای بررسی موجودی و دریافت اطلاعات سفارش، با فروشگاه تماس بگیرید.


سؤالات متداول درباره IRFR5505

IRFR5505 چه نوع ماسفتی است؟

این قطعه یک ماسفت قدرت کانال P از نوع HEXFET است و برای کاربردهای قدرت با کلیدزنی سریع معرفی شده است.

پکیج IRFR5505 چیست؟

پکیج این ماسفت D-Pak با شناسه TO-252AA و مناسب نصب سطحی است.

آیا جریان‌های درج‌شده، جریان کاری پیشنهادی هستند؟

خیر. مقادیر -18 A، -11 A و -64 A در بخش حدود مطلق قرار دارند و برای تفسیر آن‌ها باید شرایط دما، ولتاژ گیت، عرض پالس و طراحی حرارتی مدار بررسی شود.


جمع‌بندی و سفارش IRFR5505

IRFR5505 یک ماسفت قدرت کانال P با پکیج سطحی D-Pak، ولتاژ شکست حداقل -55 V و مقاومت روشن استاتیک حداکثر 0.11 Ω است. شارژ گیت، زمان‌های کلیدزنی و ظرفیت ورودی نیز اطلاعات مناسبی برای ارزیابی اولیه این قطعه در طراحی مدار فراهم می‌کنند.

برای بررسی نهایی سازگاری، پارت‌نامبر و شرایط آزمون درج‌شده را با نیاز مدار تطبیق دهید. سپس برای استعلام قیمت، موجودی روز، دریافت پیش‌فاکتور و ثبت سفارش با توکل الکترونیک در ارتباط باشید.

توضیحات تکمیلی

Part Number

IRFR5505

پکیج

DPAK

Channel Type

P-Channel

مشخصات فنی

VDS: -55 V, ID: -18 A
