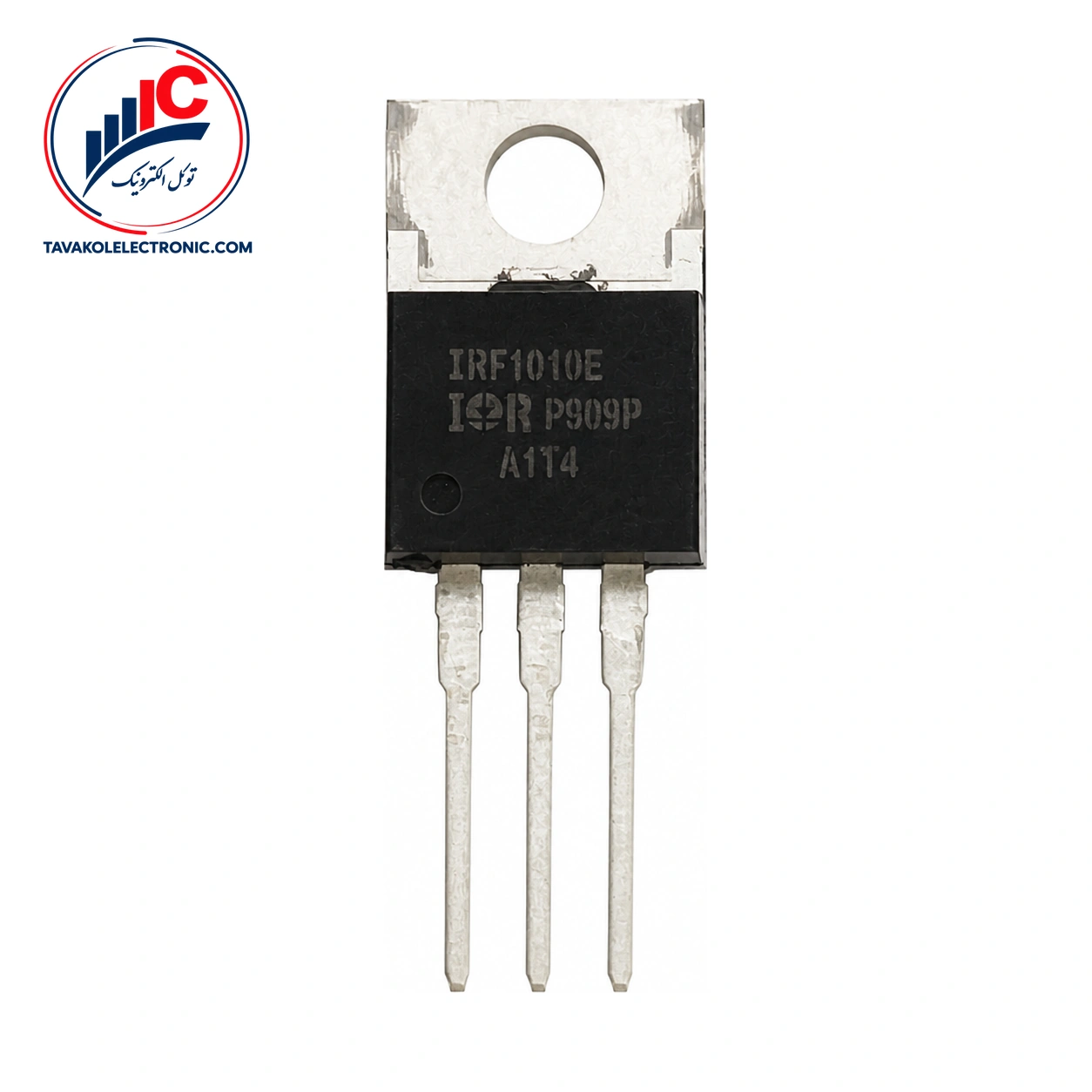

IRF1010E یک ماسفت توان HEXFET در پکیج TO-220AB است. اگر هنگام انتخاب قطعه، پارت‌نامبر دقیق و مشخصات الکتریکی برایتان مهم است، این قطعه از گزینه‌هایی است که باید با دقت بررسی شود.
برای ارزیابی درست این قطعه، تطبیق پارت‌نامبر، نوع پکیج و شرایط آزمون هر پارامتر اهمیت دارد. اعداد دیتاشیت را باید همراه با همان شرایط اندازه‌گیری در نظر گرفت.
– نوع قطعه: HEXFET Power MOSFET – پکیج: TO-220AB – ولتاژ شکست درین به سورس: حداقل 60 V – مقاومت روشن استاتیک درین به سورس: حداکثر 12 mΩ – ولتاژ آستانه گیت: 2.0 تا 4.0 V – ترارسانایی مستقیم: حداقل 69 S
مهم‌ترین پارامترهای الکتریکی این قطعه در جدول زیر آمده‌اند. ولتاژ شکست درین به سورس حداقل 60 V با VGS = 0 V و ID = 250 µA تعریف شده است. مقاومت روشن استاتیک نیز حداکثر 12 mΩ است و با VGS = 10 V و ID = 50 A مشخص شده است.
| پارامتر | مقدار | شرایط آزمون |
|---|---|---|
| پکیج | TO-220AB | — |
| ولتاژ شکست درین به سورس | حداقل 60 V | VGS = 0 V، ID = 250 µA |
| مقاومت روشن استاتیک | حداکثر 12 mΩ | VGS = 10 V، ID = 50 A |
| ولتاژ آستانه گیت | 2.0 تا 4.0 V | VDS = VGS، ID = 250 µA |
| بار کل گیت، معمولی | 130 nC | ID = 50 A، VDS = 48 V، VGS = 10 V |
ترارسانایی مستقیم حداقل 69 S است و با VDS = 25 V و ID = 50 A به‌دست آمده است. بار کل گیت نیز مقدار معمولی 130 nC دارد و شرایط آزمون آن شامل ID = 50 A، VDS = 48 V و VGS = 10 V است.
زمان تأخیر روشن‌شدن معمولی 12 ns گزارش شده است. زمان خیز معمولی 78 ns، زمان تأخیر خاموش‌شدن معمولی 48 ns و زمان افت معمولی 53 ns هستند. این زمان‌ها برای مقایسه فنی باید همراه با شرایط آزمون مربوط به خود بررسی شوند.
جریان‌های درج‌شده در بخش حدود مطلق، جریان کاری عادی را نشان نمی‌دهند. جریان درین پیوسته حداکثر 84 A در TC = 25°C و حداکثر 59 A در TC = 100°C اعلام شده است. جریان پالسی نیز حداکثر 330 A است و عرض پالس آن به‌وسیله حداکثر دمای پیوند محدود میشود.
حداکثر ولتاژ گیت به سورس ±20 V است. محدوده دمای کاری پیوند نیز به‌عنوان حد مطلق از −55 تا +175°C اعلام شده است. هنگام بررسی قطعه جایگزین، پکیج TO-220AB و پارت‌نامبر موردنیاز را با نمونه موجود در مدار تطبیق دهید.
برای خرید ماسفت میتوانید قیمت و موجودی روز IRF1010E را از توکل الکترونیک استعلام کنید. فروش تکی و تعدادی برای این کالا امکان‌پذیر است و در صورت نیاز به خرید عمده یا تأمین شرکتی، امکان دریافت پیش‌فاکتور نیز وجود دارد.
توکل الکترونیک بررسی پارت‌نامبر قبل از سفارش، ضمانت اصالت کالا و ارسال به سراسر کشور را ارائه می‌کند. برای ثبت درخواست، تعداد موردنیاز و پارت‌نامبر دقیق را اعلام کنید تا وضعیت موجودی و قیمت بررسی شود.
این قطعه یک ماسفت توان HEXFET است و در پکیج TO-220AB عرضه میشود.
ولتاژ شکست درین به سورس حداقل 60 V، مقاومت روشن استاتیک حداکثر 12 mΩ و ولتاژ آستانه گیت 2.0 تا 4.0 V است. هر مقدار باید همراه با شرایط آزمون مربوط به خود بررسی شود.
خیر. جریان‌های 84 A، 59 A و 330 A در بخش حدود مطلق قرار دارند و نباید بدون بررسی شرایط مدار به‌عنوان جریان کاری عادی استفاده شوند.
IRF1010E یک ماسفت توان HEXFET با پکیج TO-220AB، ولتاژ شکست حداقل 60 V و مقاومت روشن استاتیک حداکثر 12 mΩ است. بار گیت و زمان‌های سوئیچینگ آن نیز برای مقایسه فنی همراه با شرایط مشخص ارائه شده‌اند.
برای استعلام قیمت، بررسی موجودی و ثبت سفارش، تعداد موردنیاز را همراه با پارت‌نامبر IRF1010E به توکل الکترونیک اعلام کنید.
| Part Number | IRF1010E |
|---|---|
| پکیج | TO-220AB |
| مشخصات فنی | VDS: 60 V, ID: 84 A |
