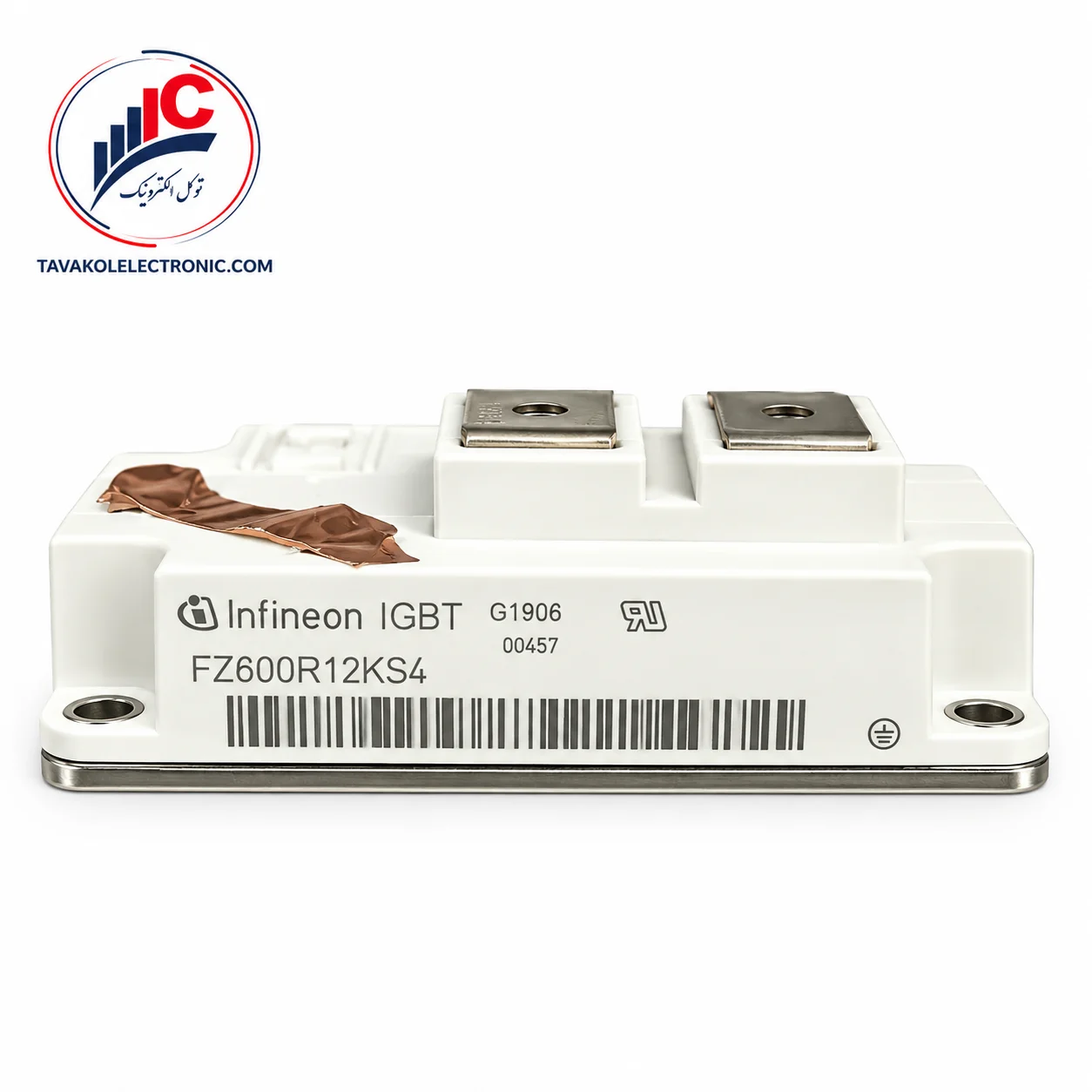

ماژول IGBT مدل FZ600R12KS4

توضیحات

معرفی محصول

ماژول FZ600R12KS4 یکی از ماژول‌های قدرت IGBT شرکت Infineon است که در سری 62mm C-Series قرار می‌گیرد و با فناوری Fast IGBT2 برای سوئیچینگ فرکانس بالا طراحی شده است. این قطعه در کلاس ولتاژی 1200 ولت قرار دارد و جریان نامی آن در شرایط مشخص‌شده توسط سازنده به 600 آمپر می‌رسد. به همین دلیل، برای تعمیر یا طراحی تجهیزات قدرتی که به یک ماژول IGBT پرجریان و سریع نیاز دارند، گزینه‌ای قابل‌توجه محسوب می‌شود.

FZ600R12KS4 یک IPM هوشمند با مدار درایور داخلی نیست؛ بلکه یک ماژول قدرت IGBT با ساختار تک‌سوئیچ و دیود معکوس داخلی است. دیاگرام مدار در دیتاشیت نیز همین آرایش را نشان می‌دهد.

برای مشاهده قطعات مشابه، می‌توانید دسته خرید IGBT توکل الکترونیک را بررسی کنید.

خرید و قیمت

در زمان خرید FZ600R12KS4 بهتر است تطبیق قطعه فقط بر اساس ولتاژ و جریان انجام نشود. نوع پکیج 62 میلی‌متری، آرایش ترمینال‌ها، نوع درایو گیت، ابعاد نصب و شرایط حرارتی نیز باید با ماژول قبلی یا مدار هدف مطابقت داشته باشند.

قیمت این ماژول می‌تواند تحت تأثیر موجودی، شرایط تأمین و بازار قطعات قدرت تغییر کند. برای استعلام قیمت روز FZ600R12KS4 می‌توانید پارت‌نامبر کامل، تصویر قطعه فعلی و در صورت امکان مدل دستگاه را برای توکل الکترونیک ارسال کنید. این کار مخصوصاً در تعمیر اینورترها و تجهیزات صنعتی کمک می‌کند تا احتمال سفارش مدل اشتباه کاهش پیدا کند.

ویژگی‌ها و مزایای محصول

یکی از ویژگی‌های مهم FZ600R12KS4 استفاده از فناوری Fast IGBT2 است. Infineon این ماژول را برای سوئیچینگ فرکانس بالا معرفی کرده است؛ بنابراین در کاربردهایی که سرعت سوئیچینگ و کنترل توان اهمیت دارد، این ویژگی می‌تواند مزیت مهمی باشد.

جریان نامی 600 آمپر، ولتاژ 1200 ولت و جریان پیک 1200 آمپر نیز نشان می‌دهند که این ماژول برای سطوح بالای توان طراحی شده است. دیود داخلی آن نیز دارای ولتاژ معکوس تکرارشونده 1200 ولت و جریان مستقیم 600 آمپر است.

کاربردها

FZ600R12KS4 با توجه به ساختار IGBT و معرفی سازنده برای High-Frequency Switching، برای بخش قدرت اینورترها و مبدل‌هایی که به سوئیچینگ سریع نیاز دارند قابل بررسی است.

این نوع ماژول می‌تواند در تعمیر تجهیزات صنعتی، سیستم‌های تبدیل توان و مدارهایی که مشخصات الکتریکی و مکانیکی آنها با این مدل مطابقت دارد مورد استفاده قرار گیرد. انتخاب نهایی باید بر اساس دیتاشیت و شرایط واقعی مدار انجام شود.

نکات مهم پیش از خرید

قبل از سفارش FZ600R12KS4 حتماً ولتاژ باس، جریان موردنیاز، نحوه درایو گیت، هیت‌سینک، ابعاد نصب و پین‌آوت بررسی شوند. حتی اگر یک ماژول دیگر مشخصات 1200V و 600A داشته باشد، الزاماً جایگزین مستقیم این مدل نیست.

طبق دیتاشیت، ولتاژ پیک گیت-امیتر ±20 ولت است و محدوده دمای کاری تحت شرایط سوئیچینگ تا 125 درجه سانتی‌گراد اعلام شده است. بنابراین طراحی صحیح مدار درایور و سیستم خنک‌کاری برای عملکرد مطمئن اهمیت زیادی دارد.

چرا خرید از توکل الکترونیک؟

برای خرید ماژول‌های قدرت، تطبیق دقیق پارت‌نامبر اهمیت بیشتری از شباهت ظاهری دارد. توکل الکترونیک امکان استعلام FZ600R12KS4 را بر اساس کد دقیق قطعه و مشخصات موردنیاز دستگاه فراهم می‌کند.

اگر این ماژول برای تعمیر یک تجهیز صنعتی خریداری می‌شود، پیشنهاد می‌شود تصویر واضح ماژول قبلی و مدل دستگاه نیز هنگام استعلام ارسال شود. برای اطلاع از قیمت، موجودی و شرایط تأمین نیز می‌توانید پارت‌نامبر کامل را اعلام کنید تا همان مدل بررسی شود.

سؤالات متداول

FZ600R12KS4 چه نوع قطعه‌ای است؟
یک ماژول قدرت IGBT ساخت Infineon از سری 62mm C-Series است.

ولتاژ و جریان نامی آن چقدر است؟
ولتاژ VCES برابر 1200 ولت و جریان نامی آن 600 آمپر در Tc=60°C است.

آیا این قطعه IPM است؟
خیر. ماژول IGBT قدرت است و مدار آن شامل یک IGBT و دیود معکوس داخلی است.

آیا برای سوئیچینگ سریع مناسب است؟
بله. سازنده این مدل را با Fast IGBT2 برای سوئیچینگ فرکانس بالا معرفی کرده است.

آیا ماژول‌های 1200V/600A دیگر جایگزین مستقیم آن هستند؟
الزاماً خیر. پکیج، پین‌آوت، مشخصات گیت، شرایط حرارتی و ویژگی‌های سوئیچینگ باید قبل از جایگزینی تطبیق داده شوند.
