SKM200GAH126DKLT یک ماژول قدرت IGBT با ساختار Chopper Module است که در منابع قطعات صنعتی با برند SEMIKRON و کاربرد اختصاصی در تجهیزات Picanol عرضه میشود. این محصول برای مدارهایی طراحی شده که به کنترل و سوئیچینگ جریان بالا در باس DC نیاز دارند و استفاده از یک ماژول نیمپل معمولی در آنها امکانپذیر نیست.

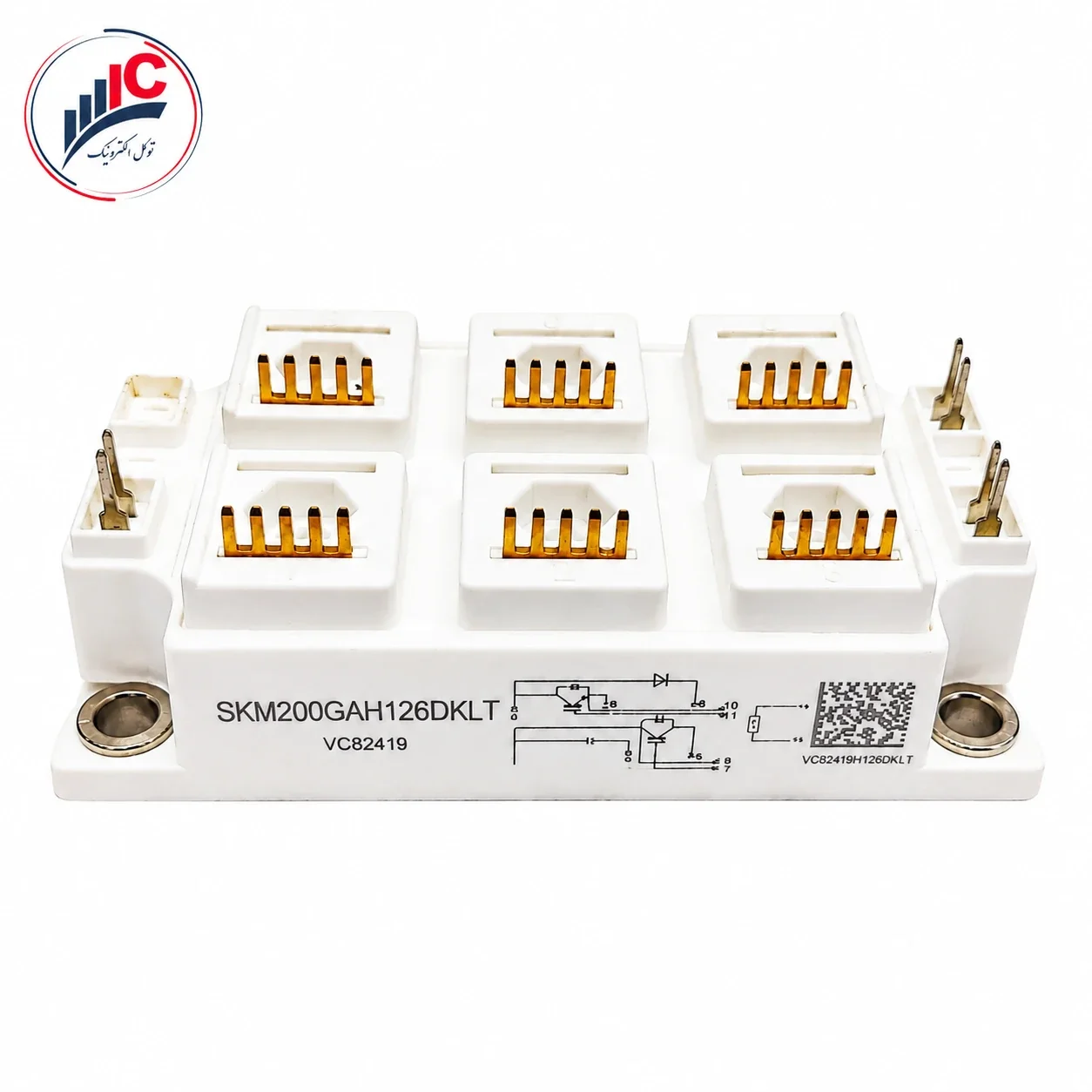

ساختار داخلی این قطعه از دو واحد قدرت مشابه تشکیل شده است. روی بدنه ماژول نیز دیاگرامی دیده میشود که وجود دو شاخه IGBT به همراه دیودهای قدرت را نشان میدهد. این توپولوژی، محصول را از مدلهای تکسوئیچ GA، نیمپل GB و چاپرهای GAL معمولی متمایز میکند.
کلاس ولتاژی 1200 ولت و جریان نامی اعلامشده 200 آمپر، امکان استفاده از SKM200GAH126DKLT را در تجهیزات صنعتی پرقدرت فراهم میکند. بااینحال، جریان قابلاستفاده واقعی به دمای هیتسینک، فرکانس سوئیچینگ، شرایط خنککاری و طراحی گیتدرایور بستگی دارد. منابع فروش تخصصی، ابعاد تقریبی ماژول را 107×62×34 میلیمتر اعلام کردهاند.
این قطعه انتخاب مناسبی برای تعمیرکاران تجهیزات نساجی، درایوهای اختصاصی و مدارهای چاپر است که دقیقاً همین پارتنامبر و پینآوت را نیاز دارند. برای خرید SKM200GAH126DKLT و استعلام موجودی، با توکل الکترونیک تماس بگیرید.
| مشخصه | اطلاعات قابل اتکا |
|---|---|
| پارتنامبر | SKM200GAH126DKLT |
| برند مرجع | SEMIKRON / Picanol |
| نوع قطعه | ماژول چاپر IGBT |
| ساختار | دو واحد قدرت یا 2U |
| ولتاژ نامی | 1200 ولت |
| جریان نامی اعلامشده | 200 آمپر |
| فناوری نیمههادی | Silicon IGBT |
| تعداد ترمینالهای قدرت | شش ترمینال اصلی |
| ابعاد مرجع | حدود 107×62×34 میلیمتر |
| وزن مرجع | حدود 280 گرم |
| کاربرد اصلی | تجهیزات قدرت و درایوهای صنعتی |
| وضعیت دیتاشیت | دیتاشیت رسمی مستقیم در دسترس نیست |
مشخصات ولتاژ، جریان و ابعاد از منابع مربوط به کد دقیق استخراج شدهاند؛ سایر پارامترهای حساس باید با دیتاشیت اختصاصی یا اطلاعات روی قطعه تطبیق داده شوند.
برای مشاهده قطعات مشابه، میتوانید دسته خرید IGBT توکل الکترونیک را بررسی کنید.
جهت بررسی اسناد فنی ، میتوانید به سایت رسمی شرکت SEMIKRON مراجعه نمایید
SKM200GAH126DKLT بیشتر در مدارهای اختصاصی کنترل توان و تجهیزات صنعتی سنگین استفاده میشود. کاربردهای قابلبررسی آن عبارتاند از:
وجود ولتاژ و جریان مشابه در یک ماژول دیگر، به معنی امکان جایگزینی نیست. کاربرد نهایی باید بر اساس نقشه مدار و پینآوت دستگاه تعیین شود.
| مدل | تفاوت مهم |
|---|---|
| SKM200GAH126DKLT | مدل اصلی 1200 ولت، چاپر دو واحدی |
| SKM200GAH126DKL | پسوند متفاوت؛ جایگزینی نیازمند بررسی است |
| SKM200GAH123DKL | مدل خانواده نزدیک با نسل یا فناوری متفاوت |
| SKM200GA126D | ماژول با ساختار و ترمینالبندی متفاوت |
| SKM200GB126D | ماژول IGBT نیمپل |
| SKM200GAL126D | توپولوژی چاپر متفاوت از مدل GAH |
حذف حرف H یا پسوند T ممکن است نشاندهنده تفاوت در ساختار داخلی، نوع چیپ یا نسخه سفارشی محصول باشد. بنابراین مدلهای نزدیک نباید جایگزین مستقیم معرفی شوند.
پیش از سفارش SKM200GAH126DKLT، پارتنامبر کامل روی ماژول را بررسی کنید. وجود حروف GAH و پسوند DKLT در انتخاب محصول اهمیت دارد و شباهت ظاهری با سایر مدلهای SKM کافی نیست.
موارد زیر باید پیش از خرید تطبیق داده شوند:
در صورت استفاده در دستگاه Picanol، بهتر است شماره برد و مدل ماشین نیز هنگام استعلام اعلام شود. این کار احتمال انتخاب نسخه اشتباه DKL، DKLD یا DKLT را کاهش میدهد.
| پارامتر | مقدار |
|---|---|
| نوع ماژول | IGBT Chopper Module |
| ساختار | دو واحد قدرت |
| VCES مرجع | 1200 ولت |
| جریان نامی مرجع | 200 آمپر |
| دمای کاری اعلامشده | حدود 40- تا 150+ درجه |
| فناوری | Silicon IGBT |
| ابعاد مرجع | 107×62×34 میلیمتر |
| وزن مرجع | حدود 280 گرم |
| VCE(sat) | برای مدل دقیق تأیید نشده |
| VGES | برای مدل دقیق تأیید نشده |
| Visol | برای مدل دقیق تأیید نشده |
| گشتاور نصب | باید از مرجع مکانیکی دقیق استخراج شود |
به دلیل نبود دیتاشیت مستقیم SKM200GAH126DKLT، مقادیر تلفات، مقاومت حرارتی، انرژی سوئیچینگ و ولتاژ اشباع از مدل 123DKL کپی نشدهاند.
سطح هیتسینک باید کاملاً صاف و تمیز باشد و خمیر حرارتی بهصورت لایهای نازک و یکنواخت استفاده شود. پیچهای نصب را مرحلهای و متقارن سفت کنید و از اعمال گشتاور حدسی خودداری شود.
قبل از راهاندازی، گیتدرایور، منبع تغذیه ایزوله، مقاومتهای گیت، مدار Desaturation، خازنهای DC Link، مدار پیششارژ و اتصال کوتاه احتمالی بار بررسی شوند. همچنین سلامت دیودهای جانبی و مدار Snubber اهمیت زیادی دارد.
هنگام حمل و نصب ماژول رعایت اصول ESD ضروری است. راهاندازی اولیه نیز بهتر است با محدودکننده جریان و تحت کنترل انجام شود.
توکل الکترونیک با تمرکز بر تأمین قطعات الکترونیک قدرت، امکان بررسی پارتنامبر و تطبیق اولیه ماژول با دستگاه را فراهم میکند.
برای استعلام قیمت و موجودی SKM200GAH126DKLT با واحد فروش توکل الکترونیک تماس بگیرید.
این مدل یک ماژول چاپر IGBT با دو واحد قدرت داخلی است و نباید با ماژول نیمپل معمولی اشتباه گرفته شود.
منابع مربوط به کد دقیق، ولتاژ 1200 ولت و جریان نامی 200 آمپر را برای آن اعلام کردهاند.
خیر. نبود حرف T میتواند نشاندهنده نسخه متفاوت باشد؛ جایگزینی تنها پس از بررسی مدار داخلی و پینآوت قابل انجام است.
فقط برای شناخت کلی خانواده و ساختار چاپر مناسب است. مقادیر الکتریکی آن نباید مستقیماً به نسخه 126DKLT نسبت داده شوند.
این کد در بازار قطعات صنعتی بهعنوان ماژول SEMIKRON/Picanol شناخته میشود، اما مدل دستگاه و شماره برد باید پیش از سفارش بررسی شوند.
گیتدرایور، خازن DC Link، مدار پیششارژ، سیستم خنککاری و وجود اتصال کوتاه در بار باید بررسی شوند.
| Part Number | SKM200GAH126DKLT |
|---|---|
| برند | SEMIKRON |
| مشخصات فنی | 1200v |
ماژول IGBT سمیکرون مدل SKM200GAH126DKLT
