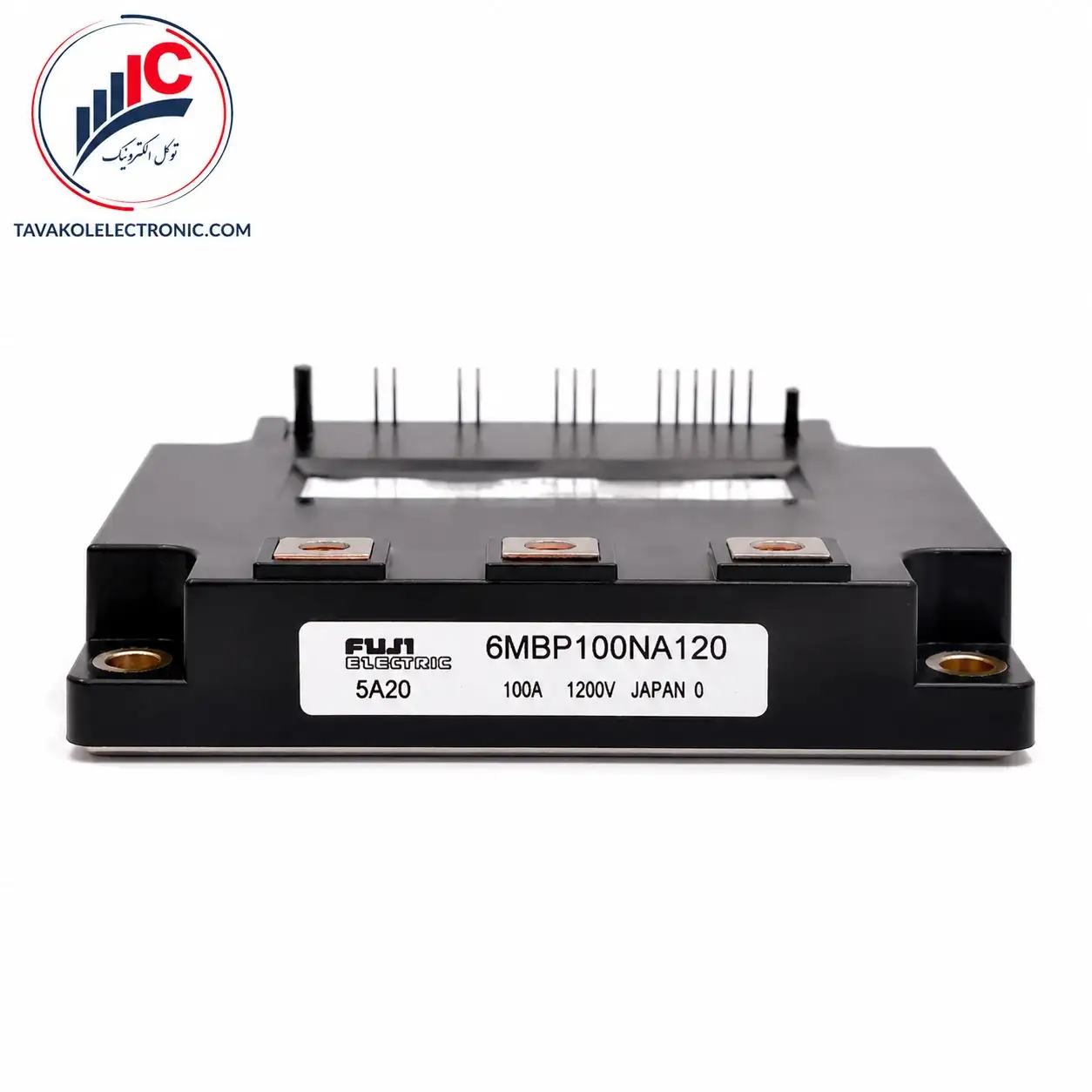

🔴 ماژول هوشمند قدرت IGBT-IPM فوجی 6MBP100NA120

در مهندسی و اورهال سیستم‌های محرک الکتریکی سنگین و اینورترهای متصل به برق ۳ فاز صنعتی، استفاده از پکیج‌های سوئیچینگ پرقدرتی که عیب‌یابی هوشمند را در سطح تراشه انجام دهند، یک ضرورت است. ماژول 6MBP100NA120 ساخت کمپانی پیشرو Fuji Electric ژاپن، یک ماژول هوشمند قدرت یا همان IGBT-IPM تراز اول از سری منسجم و سخت‌کار NA است. تفاوت استراتژیک این قطعه با مدل قبلی (سری ۶۰۰ ولتی)، ارتقای سد ولتاژی آن برای کار در خطوط ولتاژ بالا است. این پکیج غول‌پیکر با تجمیع ۶ عدد IGBT قدرتمند و مدار درایور گیت اختصاصی (Built-in Control IC)، به عنوان یک واحد خودمختار و فوق‌العاده ایمن در قلب مدارهای کنترل توان صنعتی عمل می‌کند.

📊 تحلیل فنی کاتالوگ: این ماژول برای مهار تنش‌های شدید در خطوط برق ۳ فاز کارگاهی طراحی شده و توانایی تحمل ولتاژ کلکتور-امیتر حداکثری ۱۲۰۰ ولت را داراست. جریان خروجی مداوم نامی این قطعه ۱۰۰ آمپر واقعی تحت بارهای سنگین الکترومکانیکی است. پیکربندی ۶ تایی (پل سه‌فاز کامل) این IPM به گونه‌ای مهندسی شده که بخش فرمان آن قابلیت اتصال مستقیم به برد منطقی (Logic Level) ۵ ولتی میکروکنترلر یا PLC را بدون نیاز به گیت‌درایورهای مجزا دارد.

📋 جدول مشخصات فنی و توابع حفاظتی سری ۱۲۰۰ ولت NA (Technical Parameters)

مشخصات کلیدی الکتریکی و مکانیزم‌های حفاظتی استخراج‌شده مستقیم از دیتاشیت رسمی فوجی الکتریک در جدول زیر طبقه‌بندی شده است:

🛠️ کاربردهای استراتژیک در صنایع سنگین و ولتاژ بالا

با توجه به سد ولتاژی ۱۲۰۰ ولت، جریان ۱۰۰ آمپری و ساختار IPM، ماژول 6MBP100NA120 مهره کلیدی سیستم‌های پرقدرت زیر است:

• اینورترها و درایوهای فرکانسی سنگین (High-Power VFD): کنترل دور موتورهای سه فاز AC توان بالا در صنایع سیمان، فولاد، پمپ‌های بزرگ و خطوط کانوایر.

• سیستم‌های درایو آسانسورهای برج‌ها و پله‌برقی‌های شهری: بخش قدرت اینورتر جهت تامین حرکت فوق‌العاده نرم، ترمزگیری بازساختی (Regenerative) و ایمنی مطلق سیستم بالابر.

• سروو آمپلی‌فایرهای توان بالا: بخش سوئیچینگ فرکانسی در درایوهای صنعتی دستگاه‌های CNC بزرگ و بازوهای رباتیک خطوط تولید دائم‌کار.

• منابع تغذیه بدون وقفه (UPS) صنعتی: مدار اینورتر خروجی در سیستم‌های یوپی‌اس دیتاسنترهای بزرگ، تجهیزات تصویربرداری پزشکی و کلینیکال حساس.

✨ مزیّت‌های ساختاری و مهندسی پکیج ۱۲۰۰ ولتی NA

• لایه عایق‌بندی سرامیکی ارتقایافته (DBC): بیس‌پلیت مسی زیرین قطعه با یک لایه سرامیکی فوق‌العاده مرغوب ایزوله شده تا توانایی انتقال حرارت در ولتاژ ۱۲۰۰ ولت به حداکثر برسد و از انتقال جریان به هیت‌سینک جلوگیری شود.

• سرکوب کامل تداخل مغناطیسی (Low EMI): به لطف بهینه‌سازی‌های خطوط سیگنال داخلی در پکیج NA، تابش نویزهای فرکانسی روی بردهای فرمان و سنسورهای دقیق مجاور به نزدیک صفر رسیده است.

• زمان مرده (Dead Time) بهینه‌شده: مدار منطقی داخلی این قطعه به گونه‌ای کالیبره شده که از تداخل آتش همزمان بازوهای بالا و پایین پل سه‌فاز کاملاً جلوگیری می‌کند.

⚠️ اصول نصب مهندسی جهت تضمین طول عمر قطعه

1. کاردک‌کشی میکرونی و متوازن خمیر سیلیکون: در ماژول ۱۲۰۰ ولت و ۱۰۰ آمپر 6MBP100NA120، تمرکز توان حرارتی بر واحد سطح بسیار بالاست. وجود کوچک‌ترین حباب هوا در زیر بیس‌پلیت، کانال دفع گرما را مسدود کرده و منجر به پدیده نقطه داغ (Hot Spot) و سوختن فوری قطعه می‌شود. خمیر سیلیکون مرغوب باید به صورت یک لایه بسیار نازک و کاملاً یکدست توزیع شود.

2. رعایت متقارن گشتاور پیچ‌های بدنه: سفت کردن نامتوازن یا بیش از حد پیچ‌های اتصال به هیت‌سینک، سبب ترک‌های میکروسکوپی در لایه سرامیکی ظریف داخل ماژول می‌شود. پیچ‌ها باید دقیقاً به صورت ضربدری و بر اساس استاندارد نیوتن‌متر کاتالوگ فوجی سفت شوند تا بیس‌پلیت تاب برندارد.

3. خطرات شدید قطعات فیک و ری‌برند استوک: به دلیل ارزش اقتصادی بالای این ماژول ۱۲۰۰ ولتی، نمونه‌های تقلبی یا استوکِ شستشو داده شده در بازار یافت می‌شوند. این قطعات به دلیل فرسودگی آی‌سی کنترل داخلی، توانایی اجرای بهینه توابع حفاظتی (مانند قطع خودکار اتصال کوتاه) را نداشته و با اولین استارت زیر بار، منفجر شده و بردهای کنترل مجاور را نیز نابود می‌کنند. خرید نسخه اورجینال ضامن بقای کل سیستم شماست.

🛒 جمع‌بندی و اصالت خرید

ماژول هوشمند قدرت IGBT-IPM فوجی 6MBP100NA120 مظهر بازدهی بالا، ایمنی خودمختار و طول عمر درازمدت در کاربردهای صنعتی ۱۲۰۰ ولتی است. اگر برای دستگاه‌های اتوماسیون خود نیازمند پایداری کامل تحت ولتاژهای بالا هستید، این قطعه اصیل ژاپنی بهترین گزینه شماست. فروشگاه توکل الکترونیک با تکیه بر سال‌ها تجربه تخصصی در زنجیره تامین قطعات قدرت، اصالت و سلامت فنی این نیمه‌هادی پیشرفته را برای پروژه‌های حساس شما تضمین می‌کند.
