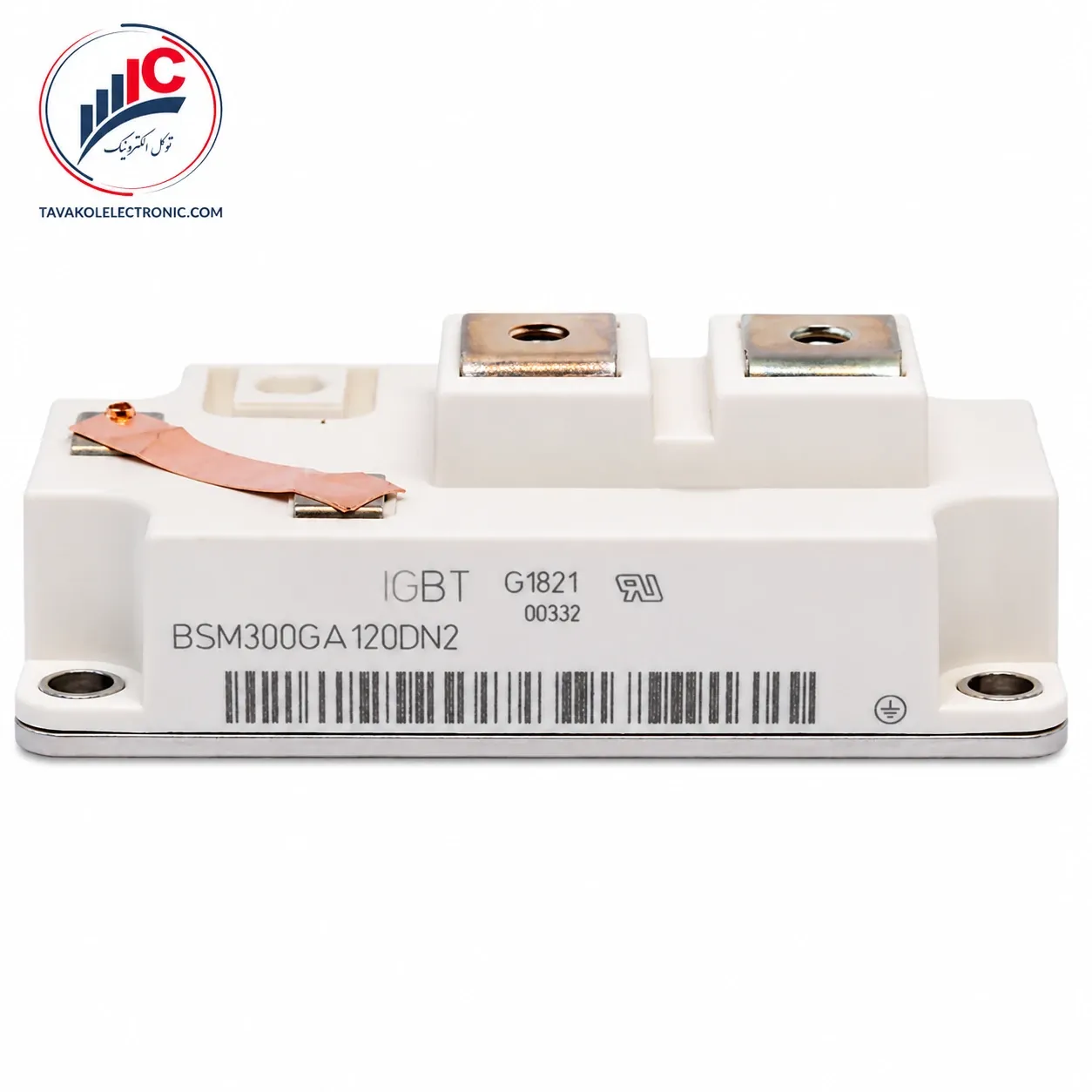

ماژول IGBT مدل BSM300GA120DN2S

توضیحات

🔴 معرفی جامع BSM300GA120DN2S

در مهندسی الکترونیک قدرت، مدیریت جریان‌های سنگین و ولتاژهای بالا نیازمند نیمه‌هادی‌هایی با پایداری حرارتی و الکتریکی فوق‌العاده است. ماژول آی‌جی‌بی‌تی BSM300GA120DN2S ساخت کمپانی نام‌آشنای اینفینئون، یکی از استراتژیک‌ترین قطعات در کلاس ولتاژ 1200V و جریان نامی 300A است.

این قطعه بر پایه توپولوژی تک سوئیچ طراحی شده است؛ به این معنی که یک ترانزیستور IGBT فوق‌سنگین به همراه دیودهای فری‌ویلینگ سریع در یک پکیج واحد تجمیع شده‌اند. تفاوت کلیدی این مدل با نسخه‌های معمولی، بهره‌مندی از پکیج ارتقایافته در قالب ساختار اختصاصی C-Series است که قابلیت‌های نظارتی و پایداری سوییچینگ را در مدارات صنعتی به شدت بهبود می‌بخشد. بیس‌پلیت این ماژول کاملاً عایق‌بندی شده است که امکان نصب مستقیم و ایمن قطعه روی هیت‌سینک‌های آلومینیومی را بدون نگرانی از اتصال کوتاه بدنه فراهم می‌کند. برای مهندسینی که به دنبال یک سوییچ تمام‌عیار هستند، خرید BSM300GA120DN2S راندمان سیستم را تضمین خواهد کرد.

📋 مشخصات فنی BSM300GA120DN2S

برای تحلیل دقیق‌تر عملکرد این نیمه‌هادی قدرت، تمام داده‌های استخراج‌شده از سند تخصصی این قطعه در قالب جدول زیر دسته‌بندی شده است:

🛠️ کاربردهای صنعتی ماژول اینفینئون

طراحی خشن و پایدار مدل BSM300GA120DN2S آن را به گزینه‌ای ایده‌آل برای کاربردهای دائم‌کار صنعتی تبدیل کرده است:

• سیستم‌های درایو فرکانس متغیر (VFD): کنترل دور و گشتاور موتورهای سنکرون و آسنکرون سه فاز در صنایع سنگین مانند فولاد، سیمان و پتروشیمی.

• منابع تغذیه بدون وقفه (UPS): بخش اینورتر خروجی سیستم‌های یو پی اس توان‌بالا جهت تامین موج سینوسی خالص و بدون نوسان زیر بارهای ناگهانی.

• رکتیفایرها و ماشین‌های جوشکاری اینورتری: سیستم‌های جوشکاری قوس الکتریکی و برش پلاسما صنعتی که نیاز به سوییچینگ جریان‌های بسیار بالا در فرکانس‌های بهینه دارند.

• سیستم‌های مبدل انرژی‌های تجدیدپذیر: کانورترهای اصلی در نیروگاه‌های بادی مگاواتی و اینورترهای مرکزی خورشیدی جهت تزریق توان پایدار به شبکه سراسری.

✨ مزایای رقابتی قطعه

۱. مدیریت حرارتی استثنایی: مقدار ناچیز مقاومت حرارتی تراشه به بدنه به این معنی است که حرارت تولیدشده در بدترین شرایط کاری به سرعت از تراشه به هیت‌سینک منتقل می‌شود. این ویژگی به قطعه اجازه می‌دهد تا سقف توان ۲۵۰۰ وات را به خوبی مدیریت کند.

۲. اندوکتانس پراکندگی بسیار ناچیز: در جریان‌های بالا، سوییچینگ سریع منجر به پدید آمدن لبه‌های تیز ولتاژ و نویزهای شدید الکترومغناطیسی می‌شود. اندوکتانس ناچیز پکیج اینفینئون، اورشوت‌های ولتاژ روی کلکتور را به شدت کاهش داده و نیاز به اسنابرهای بزرگ را مرتفع می‌کند.

۳. دیود هرزگرد فوق‌سریع با بار بازیابی کم: طبق مشخصات سوئیچینگ بار اندوکتیو، زمان بازیابی معکوس دیود بسیار ناچیز است. این سرعت بالا، تلفات ناشی از بازیابی معکوس را به حداقل ممکن رسانده و راندمان کلی سیستم را ارتقا می‌دهد.

📈 تحلیل مهندسی رفتار ترانزیستور

بررسی نمودارهای رفتاری این نیمه‌هادی در کاتالوگ رسمی، نکات بسیار مهمی را برای طراحان آشکار می‌سازد. ولتاژ اشباع کلکتور-امیتر قطعه BSM300GA120DN2S در جریان ۳۰۰ آمپر و دمای ۲۵ درجه برابر با ۲.۵ ولت است اما با گرم شدن تراشه و رسیدن به دمای کاری بالا، این ولتاژ افزایش می‌یابد. این رفتار نشان‌دهنده یک ضریب دمایی مثبت در دماهای بالا است که برای موازی‌سازی چند ماژول یک مزیت بزرگ محسوب می‌شود، چرا که جریان به صورت خودکار بین ماژول‌ها متعادل می‌گردد. از سوی دیگر، زمان تاخیر خاموشی در بارهای سلفی نشان می‌دهد که قطعه برای سوییچینگ در فرکانس‌های پایین تا متوسط بهینه‌سازی شده است.

⚠️ توصیه فنی فروشگاه توکل الکترونیک

💡 نکات کلیدی نصب و راه‌اندازی BSM300GA120DN2S: >

• خمیر سیلیکون و بیس‌پلیت: از آنجا که مقاومت حرارتی تراشه به بدنه بسیار پایین است، هرگونه نقص در لایه خمیر حرارتی بین ماژول و هیت‌سینک می‌تواند یک مقاومت تماس بزرگ ایجاد کند. حتماً از خمیر سیلیکون‌های مرغوب صنعتی با ضریب انتقال حرارت بالا استفاده کرده و پیچ‌های بدنه را با گشتاور استاندارد سفت کنید.

• طراحی گیت درایور: بار گیت کل این قطعه در ولتاژ گیت ۱۵ ولت بالا است. خازن ورودی بزرگ قطعه نیازمند یک گیت درایور قدرتمند با توان پیک مناسب و جریان‌دهی لحظه‌ای بالا است تا بتواند لبه‌های سوییچینگ را به درستی شکل دهد.

• حفاظت در برابر اتصال کوتاه: طبق کاتالوگ، تعداد دفعات مجاز اتصال کوتاه برای این ماژول محدود بوده و باید فواصل زمانی مشخصی بین هر رخداد رعایت شود تا به ساختار تراشه آسیب نرسد. بنابراین استفاده از مدارات عیب‌یابی اشباع‌زدایی در درایور گیت برای قطع آنی جریان کاملاً اجباری است.

• ملاحظات ESD: خازن گیت این قطعه به الکتریسیته ساکن حساس است؛ در زمان نگهداری در انبار یا فرآیند مونتاژ، پایه‌های گیت و امیتر ماژول BSM300GA120DN2S را تا زمان اتصال قطعی به برد درایور، اتصال کوتاه نگه دارید.

🛒 قیمت و خرید BSM300GA120DN2S

ماژول‌های قدرت به دلیل حساسیت بالا در کاربردهای سنگین، حتماً باید از منابع معتبر و به صورت کاملاً اورجینال تهیه شوند. استفاده از قطعات غیراصل یا بازسازی شده می‌تواند خسارت‌های سنگین و جبران‌ناپذیری به درایورها و بردهای کنترل وارد کند. فروشگاه توکل الکترونیک با تمرکز تخصصی بر تامین نیمه‌هادی‌های قدرت، پارت‌نامبر اصلی و معتبر BSM300GA120DN2S ساخت اینفینئون را با تضمین سلامت و اصالت سیلیکون ارائه می‌دهد.

با توجه به نوسانات ارزی و تغییرات موجودی انبار، جهت دریافت قیمت روز BSM300GA120DN2S، مشاوره فنی پیش از خرید و هماهنگی روش‌های ارسال، می‌توانید با کارشناسان فنی ما در فروشگاه توکل الکترونیک تماس حاصل فرمایید.
