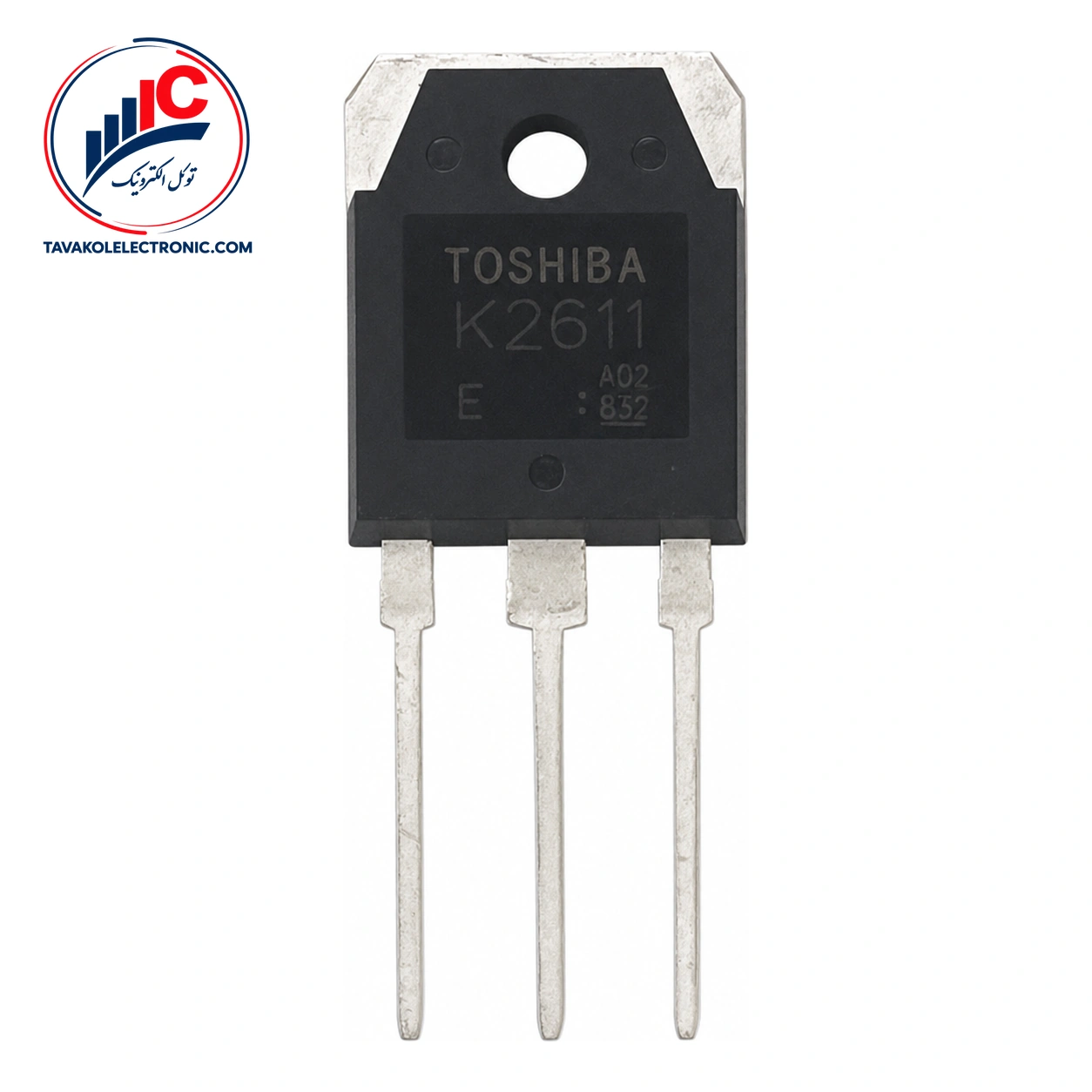

ماسفت 2SK2611 ساخت Toshiba Semiconductor، یک ترانزیستور اثر میدان سیلیکونی از نوع N-channel است که با ساختار π-MOSIII و حالت کاری enhancement شناخته میشود. این قطعه برای مدارهایی که به کنترل بار و سوئیچینگ نیاز دارند، قابل بررسی است.
کاربردهای این مدل شامل مبدل DC-DC، درایو رله و درایو موتور است. هنگام انتخاب، تطبیق دقیق پارت‌نامبر، نوع کانال، پکیج و شرایط واقعی مدار اهمیت دارد؛ به‌ویژه وقتی قطعه برای جایگزینی روی برد موجود تهیه میشود.
نوع N-channel و حالت enhancement از نکات اصلی انتخاب این قطعه هستند. مشخصات مقاومت روشن‌بودن، ولتاژ آستانه، شارژ گیت و زمان‌های سوئیچینگ را باید در کنار نیازهای مدار بررسی کرد تا انتخاب نهایی با طراحی موردنظر هماهنگ باشد.
پکیج این مدل با دو نام Toshiba 2-16C1B و JEITA SC-65 معرفی میشود. پایه 1 گیت، پایه 2 درین و هیت‌سینک، و پایه 3 سورس است. پیش از مونتاژ یا جایگزینی، این ترتیب پایه را با نقشه برد تطبیق دهید.
مقاومت درین-سورس در VGS = 10 V و ID = 4 A، مقدار معمولی 1.2 Ω و حداکثر 1.4 Ω دارد. ولتاژ آستانه Vth نیز در VDS = 10 V و ID = 1 mA، حداقل 2.0 V و حداکثر 4.0 V است.
| پارامتر | مقدار | شرایط آزمون |
|---|---|---|
| نوع کانال و ساختار | N-channel، π-MOSIII، enhancement | سیلیکونی |
| مقاومت درین-سورس در حالت روشن | 1.2 Ω معمولی؛ 1.4 Ω حداکثر | VGS = 10 V، ID = 4 A، Ta = 25°C |
| ولتاژ آستانه Vth | 2.0 تا 4.0 V | VDS = 10 V، ID = 1 mA، Ta = 25°C |
| شارژ کل گیت Qg | 58 nC معمولی | VDD تقریباً 400 V، VGS = 10 V، ID = 9 A |
شارژ گیت-سورس 32 nC و شارژ گیت-درین 26 nC اعلام شده است. زمان‌های سوئیچینگ معمولی نیز شامل زمان خیز 25 ns، زمان روشن‌شدن 60 ns، زمان افت 20 ns و زمان خاموش‌شدن 95 ns هستند. این مقادیر فقط در شرایط آزمون مشخص‌شده معنا دارند.
مقادیر VDSS برابر 900 V، جریان درین DC برابر 9 A و جریان پالسی IDP برابر 27 A در بخش Absolute Maximum Ratings قرار دارند؛ بنابراین این اعداد حد مجاز هستند و نباید به‌عنوان شرایط کار عادی در نظر گرفته شوند. ولتاژ گیت-سورس نیز در همین بخش ±30 V اعلام شده است.
برای خرید ماسفت، ابتدا پارت‌نامبر 2SK2611، نام پکیج و ترتیب پایه‌ها را با قطعه موجود در برد یا BOM تطبیق دهید. توکل الکترونیک امکان استعلام قیمت و موجودی روز، فروش تکی و تعدادی، خرید عمده و تأمین شرکتی را فراهم می‌کند. در صورت نیاز، امکان دریافت پیش‌فاکتور و بررسی پارت‌نامبر قبل از سفارش نیز وجود دارد.
این قطعه با ضمانت اصالت کالا عرضه میشود و ارسال به سراسر کشور انجام می‌گیرد. برای ثبت درخواست، تعداد موردنیاز و پارت‌نامبر دقیق را اعلام کنید تا قیمت و موجودی روز بررسی شود.
پیش از سفارش، شماره 2SK2611، پکیج Toshiba 2-16C1B یا JEITA SC-65 و ترتیب پایه‌های گیت، درین و سورس را بررسی کنید. همچنین مقادیر Absolute Maximum را فقط به‌عنوان حدود مجاز در نظر بگیرید و انتخاب نهایی را با شرایط الکتریکی و حرارتی مدار هماهنگ کنید.
این قطعه یک ماسفت سیلیکونی N-channel از نوع π-MOSIII و enhancement mode است.
کاربردهای مشخص‌شده شامل مبدل DC-DC، درایو رله و درایو موتور است.
پکیج با نام‌های Toshiba 2-16C1B و JEITA SC-65 شناخته میشود.
2SK2611 یک ماسفت N-channel با کاربرد در مبدل DC-DC، درایو رله و درایو موتور است. پکیج، ترتیب پایه‌ها، مقاومت در حالت روشن، مشخصات گیت و شرایط آزمون را پیش از انتخاب بررسی کنید. برای دریافت قیمت و موجودی روز، تعداد موردنیاز را همراه با پارت‌نامبر دقیق به توکل الکترونیک اعلام کنید.
| Part Number | 2SK2611 |
|---|---|
| پکیج | Toshiba 2-16C1B; JEITA SC-65 |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 900 V, ID: 9 A |
