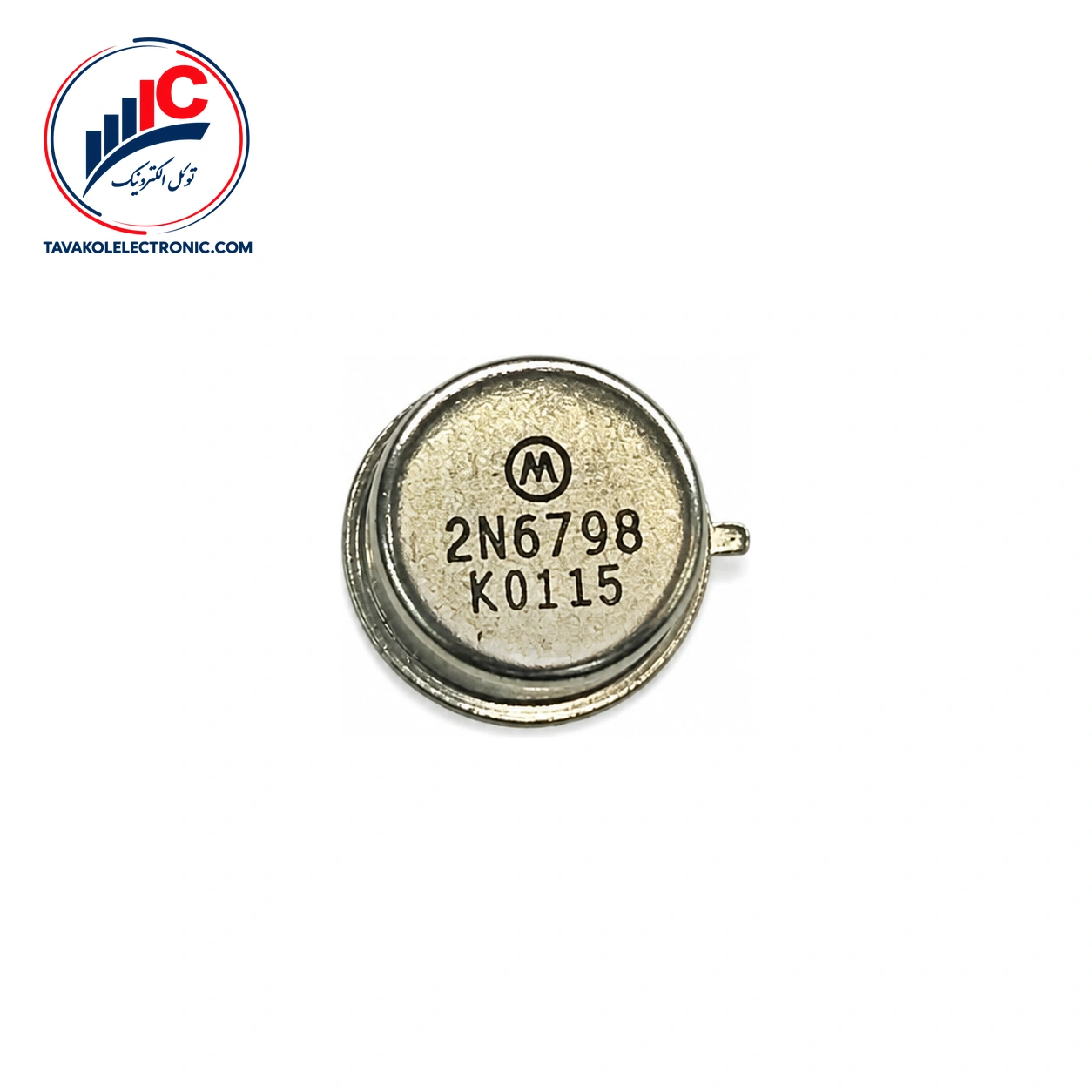

ماسفت 2N6798

ویژگی‌ها
Part Number2N6798
پکیجTO-39
Channel TypeN-Channel
مشخصات فنیVDS: 200 V, ID: 5.5 A
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

معرفی ماسفت 2N6798

2N6798 یک ماسفت N-channel و ترانزیستور سوئیچینگ از محصولات Microchip Technology است. این قطعه برای کاربردهای نظامی و سامانه‌های با قابلیت اطمینان بالا معرفی شده و در پکیج هرمتیک TO-205AF (TO-39) عرضه می‌شود. ساختار پکیج شامل پایه kovar آب‌بندی‌شده و درپوش نیکل است؛ بنابراین پیش از مونتاژ، تطبیق فرم مکانیکی و پایه‌ها را بررسی کنید.

برای انتخاب این قطعه، نوع کانال، شرایط تحریک گیت، ولتاژ مدار، جریان موردنیاز و پکیج را با طراحی خود مقایسه کنید. برای بررسی گزینه‌های مرتبط، عبارت مشاهده ماسفت را در دسته‌بندی محصولات فروشگاه دنبال کنید.


مشخصات کلیدی 2N6798

مشخصه مقدار
نوع کانال N-channel MOSFET
پکیج TO-205AF (TO-39)، هرمتیک
ولتاژ شکست Drain-Source حداقل 200 V؛ VGS = 0 V، ID = 1.0 mA، در +25 °C
مقاومت روشن حالت حداکثر 0.40 Ω؛ VGS = 10 V و ID = 3.5 A پالسی، در +25 °C
بار گیت روشن‌شدن حداکثر 42.07 nC؛ VGS = 10 V، ID = 5.5 A و VDS = 50 V

پارامترهای سوئیچینگ 2N6798

ولتاژ آستانه Gate-Source در شرایط VDS ≥ VGS و جریان ID برابر 0.25 mA، از 2.0 تا 4.0 V است. این مقدار فقط برای شناخت محدوده آستانه به کار می‌رود و نباید به‌تنهایی به‌عنوان سطح کامل روشن‌شدن ماسفت در نظر گرفته شود.

مقاومت روشن حالت Drain-Source در VGS = 10 V و جریان پالسی 5.5 A، حداکثر 0.420 Ω است. در دمای پیوند +125 °C، مقدار حداکثری مقاومت روشن حالت 0.75 Ω با جریان پالسی 3.5 A اعلام شده است. زمان تأخیر روشن‌شدن نیز در آزمون مشخص، حداکثر 30 ns است؛ این آزمون با ID = 5.5 A، VGS = +10 V، RG = 7.5 Ω و VDD = 77 V در +25 °C انجام شده است.


پکیج و حدود مجاز ماسفت 2N6798

پکیج TO-205AF (TO-39) هرمتیک یکی از ویژگی‌های مهم این قطعه برای بررسی سازگاری مکانیکی است. هنگام جایگزینی، شباهت نام قطعه کافی نیست و باید شکل بدنه، نحوه نصب و پایه‌ها با مدار موردنظر تطبیق داده شود.

ولتاژ Drain-Source برابر 200 V dc به‌عنوان حداکثر rating مجاز اعلام شده است. همچنین حد مجاز ولتاژ Gate-Source برابر ±20 V dc است. جریان Drain پیوسته در دمای بدنه +25 °C حداکثر 5.5 A و در +100 °C حداکثر 3.5 A است. جریان پیک کل در حالت خاموش نیز حداکثر 22 A peak درج شده است.

محدوده دمای پیوند کاری و ذخیره‌سازی از −55 °C تا +150 °C اعلام شده است. در طراحی نهایی، شرایط دفع حرارت، دمای واقعی قطعه و نحوه اعمال جریان را جداگانه بررسی کنید.

کاربرد و بررسی تطبیق قطعه

این ترانزیستور برای عملکرد سوئیچینگ و کاربردهای نظامی یا با قابلیت اطمینان بالا در نظر گرفته شده است. پیش از سفارش، سطح تحریک گیت، ولتاژ Drain-Source، جریان پیوسته و پالسی، شرایط دما و پکیج را با نیاز پروژه مقایسه کنید. تطبیق دقیق پارت‌نامبر درج‌شده روی درخواست خرید نیز ضروری است.


قیمت و خرید 2N6798 از توکل الکترونیک

هنگام درخواست، تعداد موردنیاز و نوع خرید خود را اعلام کنید تا پاسخ‌گویی دقیق‌تری انجام شود. ارسال به سراسر کشور انجام می‌شود و امکان حضور فیزیکی در بازار جمهوری تهران نیز وجود دارد.


سفارش و جمع‌بندی

اگر مشخصات الکتریکی و مکانیکی 2N6798 با پروژه شما هم‌خوانی دارد، برای ثبت سفارش یا دریافت موجودی روز با فروشگاه در ارتباط باشید. اعلام کامل پارت‌نامبر، تعداد و شرایط خرید، بررسی سفارش را آسان‌تر می‌کند. در صورت وجود ابهام درباره تطبیق، پیش از خرید مشخصات مدار و پکیج را با کارشناسان فروش مطرح کنید.


پرسش‌های متداول درباره 2N6798

2N6798 چه نوع ماسفتی است؟

این قطعه یک ماسفت N-channel و ترانزیستور سوئیچینگ است که برای کاربردهای نظامی و سامانه‌های با قابلیت اطمینان بالا معرفی شده است.

پکیج 2N6798 چیست؟

در پکیج هرمتیک TO-205AF (TO-39) قرار دارد و ساختار آن شامل پایه kovar آب‌بندی‌شده با درپوش نیکل است. پیش از مونتاژ یا جایگزینی، تطبیق مکانیکی و پایه‌ها را بررسی کنید.

برای خرید این ماسفت چه اطلاعاتی لازم است؟

اعلام پارت‌نامبر کامل، تعداد موردنیاز و نوع خرید، مانند تکی، تعدادی یا شرکتی، به استعلام سریع‌تر قیمت و موجودی کمک می‌کند.

توضیحات تکمیلی

Part Number

2N6798

پکیج

TO-39

Channel Type

N-Channel

مشخصات فنی

VDS: 200 V, ID: 5.5 A
