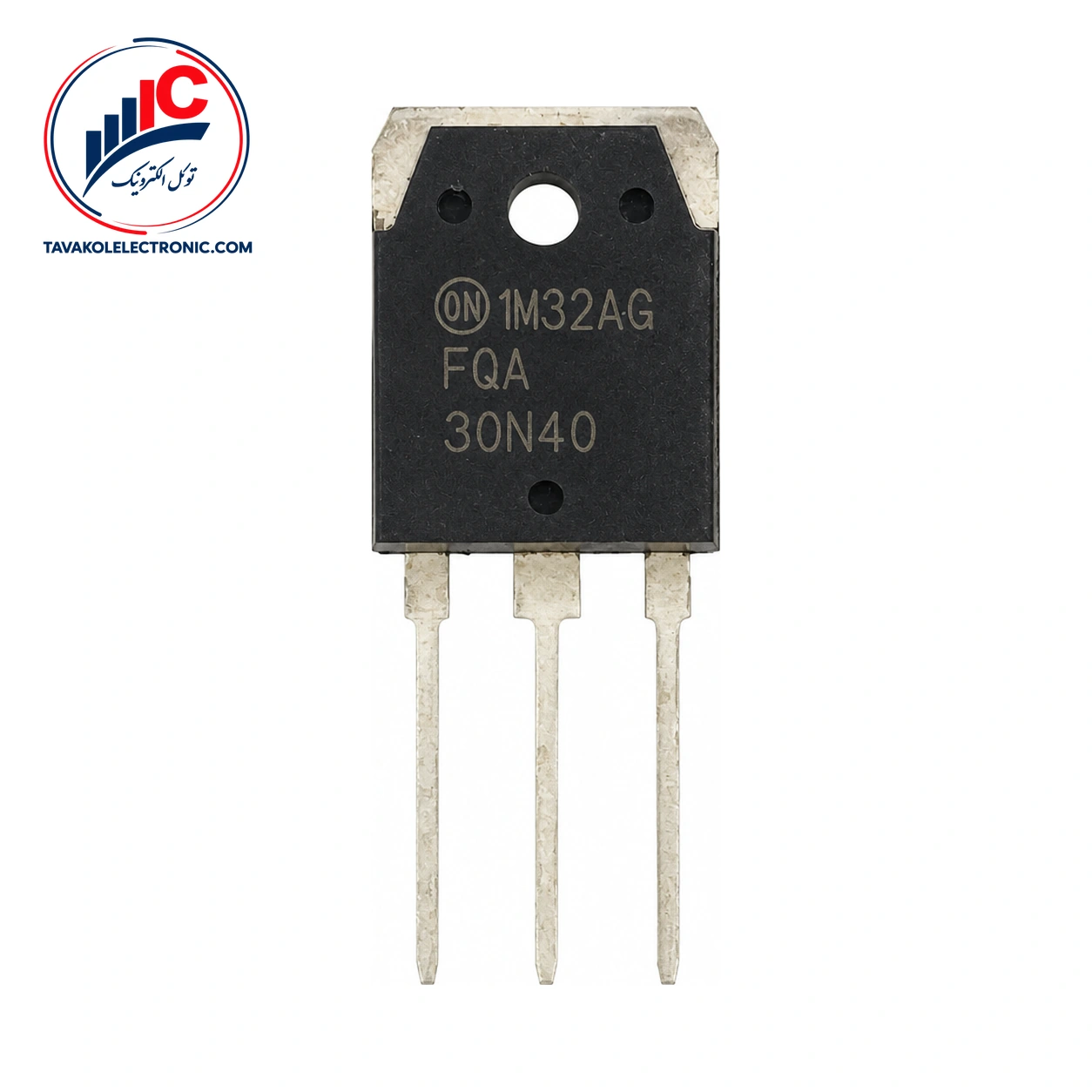

FQA30N40 یک ماسفت قدرت کانال N از نوع Enhancement Mode است که برای مدارهای سوئیچینگ توان طراحی شده است. این قطعه در پکیج TO-3P عرضه میشود و برای منابع تغذیه سوئیچینگ و مدارهای بالاست الکترونیکی نیم‌پل گزینه‌ای مناسب به شمار می‌آید.
حداکثر ولتاژ Drain-Source این قطعه 400V است. این مقدار، حد مطلق مجاز قطعه محسوب میشود و نباید آن را ولتاژ کاری تضمین‌شده در نظر گرفت. برای انتخاب نهایی، شرایط مدار، کنترل گیت و دفع حرارت را هم بررسی کنید.
این ماسفت برای منابع تغذیه سوئیچینگ با راندمان بالا و مدارهای بالاست الکترونیکی مبتنی بر توپولوژی نیم‌پل مناسب است. انتخاب آن باید با توجه به ولتاژ مدار، جریان موردنیاز، طراحی درایور گیت و شرایط حرارتی انجام شود.
مهم‌ترین اطلاعات انتخاب این ماسفت در جدول زیر آمده است:
| پارامتر | مقدار |
|---|---|
| نوع کانال | N-channel Enhancement Mode |
| پکیج | TO-3P |
| حداکثر ولتاژ Drain-Source | 400V |
| جریان Drain پیوسته | 30A در TC=25°C؛ 19A در TC=100°C |
| مقاومت روشن Drain-Source | 0.107Ω تیپیک؛ 0.14Ω حداکثر |
مقاومت روشن Drain-Source برای FQA30N40 در شرایط VGS=10V و ID=15A مشخص شده است. مقدار تیپیک آن 0.107Ω و مقدار حداکثر آن 0.14Ω است؛ بنابراین این شرط اندازه‌گیری را هنگام مقایسه با قطعات دیگر در نظر بگیرید.
ولتاژ آستانه گیت بین 3.0V حداقل و 5.0V حداکثر، در VDS=VGS و ID=250µA، اعلام شده است. این مقدار فقط محدوده آستانه را نشان می‌دهد و به‌تنهایی به معنی روشن‌شدن کامل ماسفت در مدار قدرت نیست.
شارژ کل گیت 90nC به‌صورت تیپیک و 120nC به‌صورت حداکثر، در VDS=320V، ID=30A و VGS=10V است. ظرفیت ورودی نیز 3400pF تیپیک و 4400pF حداکثر، در VDS=25V و VGS=0V اعلام شده است. این مشخصات در انتخاب درایور گیت و ارزیابی رفتار سوئیچینگ اهمیت دارند.
زمان تأخیر روشن‌شدن FQA30N40 برابر با 80ns تیپیک و 170ns حداکثر است. زمان خیز روشن‌شدن نیز 320ns تیپیک و 650ns حداکثر اعلام شده است؛ هر دو مشخصه در VDD=200V، ID=30A و RG=25Ω اندازه‌گیری شده‌اند.
ولتاژ مستقیم دیود Drain-Source حداکثر 1.5V است؛ این مقدار در VGS=0V و IS=30A مشخص شده است. همچنین محدوده ولتاژ گیت-سورس قطعه به‌صورت حد مجاز ±30V ارائه شده و جریان Drain پیوسته آن در TC=25°C برابر 30A و در TC=100°C برابر 19A است. جریان پالسی 120A نیز یک رتبه‌بندی پالسی است و نباید با جریان کاری پیوسته یکسان در نظر گرفته شود.
برای خرید این ماسفت از توکل الکترونیک میتوانید قیمت و موجودی روز را استعلام کنید. این قطعه به‌صورت فروش تکی و تعدادی ارائه میشود و برای خرید عمده یا تأمین شرکتی، امکان دریافت پیش‌فاکتور وجود دارد.
پیش از ثبت سفارش، پارت‌نامبر و پکیج TO-3P را با نیاز مدار خود تطبیق دهید. توکل الکترونیک با ضمانت اصالت کالا و ارسال به سراسر کشور، سفارش‌های قطعات الکترونیکی را پیگیری می‌کند. برای دریافت راهنمایی یا بررسی موجودی، با فروشگاه تماس بگیرید. همچنین میتوانید برای قطعات مشابه، عبارت مشاهده ماسفت را دنبال کنید.
بله، این ماسفت یک ماسفت قدرت کانال N از نوع Enhancement Mode است.
این قطعه در پکیج TO-3P عرضه میشود. هنگام سفارش، تطبیق پکیج و پارت‌نامبر با نمونه موردنیاز مدار اهمیت دارد.
حداکثر ولتاژ Drain-Source برابر 400V است و به‌عنوان حد مطلق مجاز قطعه در نظر گرفته میشود، نه الزاماً ولتاژ کاری مدار.
FQA30N40 یک ماسفت قدرت کانال N با پکیج TO-3P، حداکثر ولتاژ Drain-Source برابر 400V و مشخصات مناسب برای منابع تغذیه سوئیچینگ و مدارهای بالاست نیم‌پل است. مقاومت روشن، شارژ گیت و زمان‌های سوئیچینگ آن نیز برای بررسی مدارهای قدرت در دسترس است.
برای استعلام قیمت، موجودی روز و ثبت سفارش این ماسفت با توکل الکترونیک تماس بگیرید. امکان خرید تکی، تعدادی و تأمین شرکتی فراهم است و سفارش‌ها به سراسر کشور ارسال می‌شوند.
| Part Number | FQA30N40 |
|---|---|
| پکیج | TO-3P |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 1.5 V, ID: 30 A |
