QM75TX-H یک ماژول ترانزیستور دارلینگتون میتسوبیشی از خانواده Mitsubishi Transistor Modules است که برای کاربردهای High Power Switching Use طراحی شده است. این قطعه از نوع Insulated Type بوده و در سیستمهای صنعتی مانند کنترلکننده موتور AC، UPS صنعتی، کنترل موتور DC، تجهیزات NC Equipment و دستگاههای جوش صنعتی استفاده میشود.
برخلاف برخی ماژولهای قدرت جدیدتر، QM75TX-H یک IGBT یا IPM نیست؛ بلکه یک ماژول ترانزیستور قدرت دارلینگتون است. به همین دلیل هنگام خرید یا جایگزینی آن باید مدار درایو بیس، پینآوت، ولتاژ، جریان و مدار داخلی با دقت بررسی شود. این موضوع برای تعمیرکاران برد قدرت، واحدهای نگهداری و تعمیرات و خریداران B2B اهمیت زیادی دارد؛ چون مشابه بودن ظاهر ماژول برای جایگزینی کافی نیست.
برای استعلام قیمت و موجودی QM75TX-H اورجینال، با توکل الکترونیک تماس بگیرید.
| ویژگی | مقدار |
|---|---|
| پارتنامبر | QM75TX-H |
| برند | Mitsubishi Electric |
| نوع قطعه | ماژول ترانزیستور دارلینگتون قدرت |
| عبارت دیتاشیت | MITSUBISHI TRANSISTOR MODULES |
| کاربرد اصلی | High Power Switching Use |
| ساختار داخلی | تمام واحدهای ترانزیستوری از نوع Darlington |
| ولتاژ کلکتور-امیتر VCEX | 600V |
| جریان کلکتور IC | 75A |
| بهره جریان DC hFE | 75 طبق معرفی دیتاشیت |
| جریان بیس IB | 4.5A |
| توان اتلافی کلکتور PC | 350W |
| جریان Surge دیود | 750A |
| نوع پکیج | Insulated Type |
| ولتاژ ایزولاسیون Viso | 2500V AC / 1 دقیقه |
| وزن تقریبی | 520g |
| وضعیت استاندارد | UL Recognized |
| کاربردهای دیتاشیت | AC Motor Controllers, UPS, DC Motor Controllers, NC Equipment, Welders |
طبق دیتاشیت، QM75TX-H برای کاربردهای صنعتی زیر طراحی شده است:
این ماژول برای تعمیرکارانی مناسب است که با بردهای قدرت، درایوهای صنعتی، کنترل موتور و تجهیزات UPS کار میکنند و به دنبال خرید QM75TX-H اورجینال با تطبیق فنی دقیق هستند.
برای مشاهده قطعات مشابه، میتوانید دسته ماژول ترانزیستور قدرت توکل الکترونیک را بررسی کنید.
جهت بررسی اسناد فنی ، میتوانید به سایت رسمی شرکت میتسوبیشی مراجعه نمایید
قبل از خرید QM75TX-H باید توجه کنید که این قطعه یک IGBT یا IPM نیست. دیتاشیت آن را بهعنوان Mitsubishi Transistor Module معرفی کرده و در دیاگرام داخلی نیز ساختار ترانزیستورهای آن از نوع Darlington اعلام شده است. بنابراین جایگزینی این قطعه با ماژولهای IGBT فقط به دلیل شباهت ظاهری یا نزدیک بودن ولتاژ و جریان، تصمیم درستی نیست.
در زمان تعویض یا خرید این ماژول، موارد زیر حتماً بررسی شوند:
مشابه بودن ظاهر یا نزدیک بودن کد محصول برای جایگزینی کافی نیست. در قطعات قدرتی مانند QM75TX-H، بررسی دقیق مدار و شرایط کاری دستگاه میتواند از خرابی مجدد برد، سوختن ماژول و توقف خط تولید جلوگیری کند.
| پارامتر | توضیح | مقدار |
|---|---|---|
| VCEX(SUS) | Collector-emitter voltage | 600V |
| VCEX | Collector-emitter voltage | 600V |
| VCBO | Collector-base voltage | 600V |
| VEBO | Emitter-base voltage | 7V |
| IC | Collector current | 75A DC |
| -IC | Collector reverse current / diode forward current | 75A DC |
| PC | Collector dissipation | 350W |
| IB | Base current | 4.5A DC |
| -ICSM | Surge collector reverse current | 750A |
QM75TX-H از نظر ساختار داخلی یک ماژول ترانزیستور دارلینگتون است. ساختار دارلینگتون باعث میشود مدار درایو، جریان بیس، ولتاژ اشباع و رفتار سوئیچینگ آن با ماژولهای IGBT متفاوت باشد. بنابراین در زمان جایگزینی، فقط بررسی جریان 75A و ولتاژ 600V کافی نیست و باید مدار فرمان بیس، پینآوت و دیاگرام داخلی هم بررسی شود.
در این ماژول، ترمینالهای B1 تا B6 مربوط به ورودیهای بیس ترانزیستورها هستند و خروجیهای قدرت شامل U، V، W، P و N در مدار داخلی سهفاز استفاده میشوند. به همین دلیل این قطعه در کاربردهایی مانند کنترل موتور AC، UPS، کنترل موتور DC و تجهیزات صنعتی سوئیچینگ توان بالا دیده میشود.
برای نصب مطمئن، سطح هیتسینک باید تمیز و صاف باشد، خمیر سیلیکون مناسب استفاده شود و پیچها با گشتاور توصیهشده بسته شوند. فشار نامناسب روی بدنه، خنککاری ضعیف یا خرابی قطعات جانبی مانند اسنابر و خازنهای لینک DC میتواند باعث داغ شدن بیش از حد و خرابی دوباره ماژول شود.
در قطعات صنعتی مانند QM75TX-H، اصالت کالا و تطبیق فنی اهمیت زیادی دارد. استفاده از نمونههای فیک، ریفر، تعمیری یا ناسازگار میتواند باعث خرابی مجدد برد، خطای درایو، آسیب به موتور، توقف دستگاه صنعتی و افزایش هزینه تعمیرات شود.
توکل الکترونیک تأمینکننده قطعات الکترونیک صنعتی، ماژولهای قدرت، IGBT، IPM، MOSFET، دیود، تریستور و ترانزیستورهای صنعتی است. حضور فیزیکی فروشگاه در بازار جمهوری تهران امکان خرید مطمئن، بررسی اصالت کالا، مشاوره تخصصی و پیگیری سفارش را برای تعمیرکاران، مدیران فنی و واحدهای نگهداری و تعمیرات فراهم میکند.
برای خرید QM75TX-H اورجینال یا دریافت مشاوره قبل از جایگزینی، با توکل الکترونیک تماس بگیرید.
QM75TX-H یک ماژول ترانزیستور دارلینگتون میتسوبیشی از خانواده Mitsubishi Transistor Modules است. این قطعه برای سوئیچینگ توان بالا در تجهیزات صنعتی طراحی شده و از نوع Insulated Type است.
طبق دیتاشیت، این ماژول دارای ولتاژ کلکتور-امیتر 600V و جریان کلکتور 75A است. همچنین توان اتلافی کلکتور آن 350W و جریان بیس مجاز آن 4.5A ذکر شده است.
خیر. QM75TX-H در دیتاشیت بهعنوان Mitsubishi Transistor Module معرفی شده و تمام واحدهای ترانزیستوری آن از نوع Darlington هستند. بنابراین این قطعه را نباید با IGBT یا IPM اشتباه گرفت.
این ماژول برای AC Motor Controllers، UPS صنعتی، DC Motor Controllers، تجهیزات NC Equipment و دستگاههای جوش صنعتی کاربرد دارد. همچنین در تعمیر بردهای قدرت قدیمی و سیستمهای کنترل موتور استفاده میشود.
قبل از تعویض باید پارتنامبر دقیق، پینآوت، مدار داخلی، مدار درایو بیس، ولتاژ و جریان کاری، وضعیت هیتسینک، خمیر سیلیکون، اسنابر، فیوزها، خازنهای لینک DC و علت خرابی قبلی بررسی شود.
در حالت عادی خیر، مگر اینکه طراح یا تعمیرکار متخصص مدار، سازگاری کامل پینآوت، مدار درایو، ولتاژ، جریان، زمانهای سوئیچینگ و شرایط حرارتی را بررسی و تأیید کند. چون QM75TX-H یک ماژول دارلینگتون است و مدار درایو آن با IGBT تفاوت دارد.
در جستوجوی بازار ممکن است کد QM75TXH بدون خط تیره هم دیده شود، اما مبنای خرید باید لیبل دقیق روی قطعه و پارتنامبر دیتاشیت یعنی QM75TX-H باشد. برای جایگزینی، فقط شباهت نوشتاری کد کافی نیست و باید مشخصات فنی و پینآوت بررسی شود.
در ماژولهای قدرت مانند QM75TX-H، کیفیت چیپ داخلی، سلامت ترمینالها، ایزولاسیون، وضعیت حرارتی و اصالت کالا اهمیت زیادی دارد. نمونههای فیک یا ریفر ممکن است در تست اولیه سالم به نظر برسند اما زیر بار صنعتی باعث خرابی مجدد برد یا توقف دستگاه شوند.
| Part Number | QM75TX-H |
|---|---|
| برند | Mitsubishi |
| مشخصات فنی | 75A-600V |

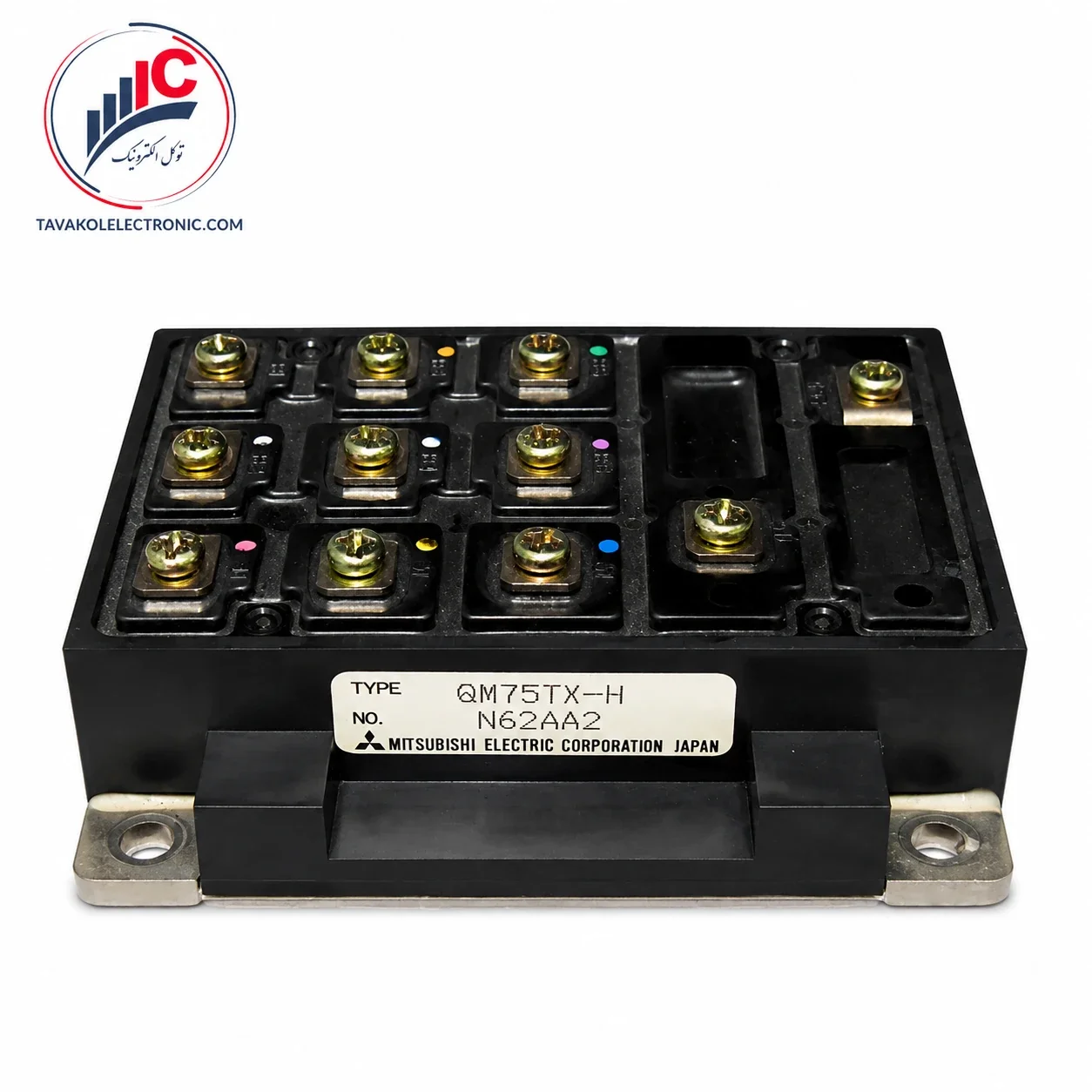

ماژول ترانزیستور قدرت مدل QM75TX-H
